Ejemplos
Preparación de la transmisión de datos

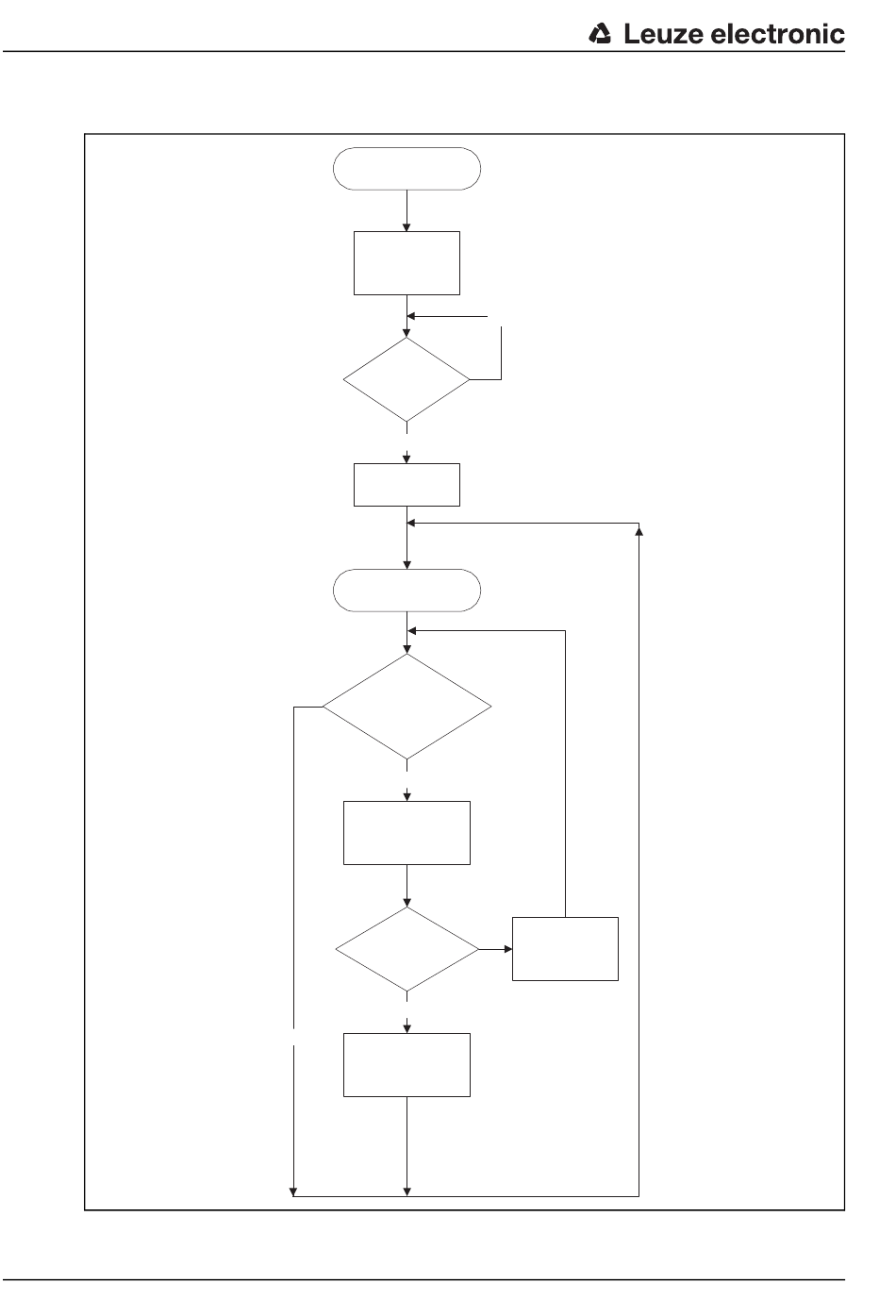

Figura 7.1: Preparación de la transmisión de datos
58
Preparación de la
comunicación
Activar esclavo
EN = 1
Outbit 0.7
*)
¿esclavo activado?
VAL = 1
(Inbit 0.7)
(¡Indicación!)
Si
Guardar bits basculado-
res como imagen del
proceso
Recibir datos
¿Ha recibido el esclavo
datos de RS 232?
BLR = ! BLR
Si
Salvar datos p. ej. bloque
de datos DLC = cantidad
bytes de datos válidos con
codificación binaria
¿Hay aún datos en
el búfer de recepción?
DEX = 1 activado
(Inbit 1.6)
No
No
Confirmar recogida de da-
tos con bit basculador
R-ACK = ! R-ACK
(Outbit 0.0)
MA 4x DP-k
No
*) Cuidado:
Para evitar bucles sin fin debería programarse un timeout
para la respuesta.
Transmitir siguientes
datos con bit bascula-
dor R-ACK = ! R-ACK
(Outbit 0.0)
