5.

Preparativos para la puesta en marcha

Este capítulo describe brevemente la configuración para el
arranque y parada progresivos básicos utilizando la función
"Control del par".
¡ATENCIÓN! El montaje, el cableado y la puesta
en marcha del arrancador deben ser realizados
por personal adecuadamente formado.
5.1 Lista de comprobación
• Montar el arrancador progresivo según se indica en el
capítulo 3., página 15.
• Considerar las pérdidas de potencia a la intensidad
nominal cuando se dimensione el armario de maniobra;
la temperatura ambiente máxima es de 40 ºC.
• Comprobar que la tensión de la red y la del motor
corresponden a los valores de la placa de características
del arrancador progresivo.
• Conectar el tierra de protección.
• Conectar el circuito del motor según la Figura 25.
• Conectar la tensión de control a los terminales 01 y 02.
El rango de tensiones de control es de 100-240 VCA o
380-500 VCA, véase la placa de características.
• Conectar el relé K1 (terminales 21 y 22 del arrancador)
al contactor; con ello el arrancador controla el contactor

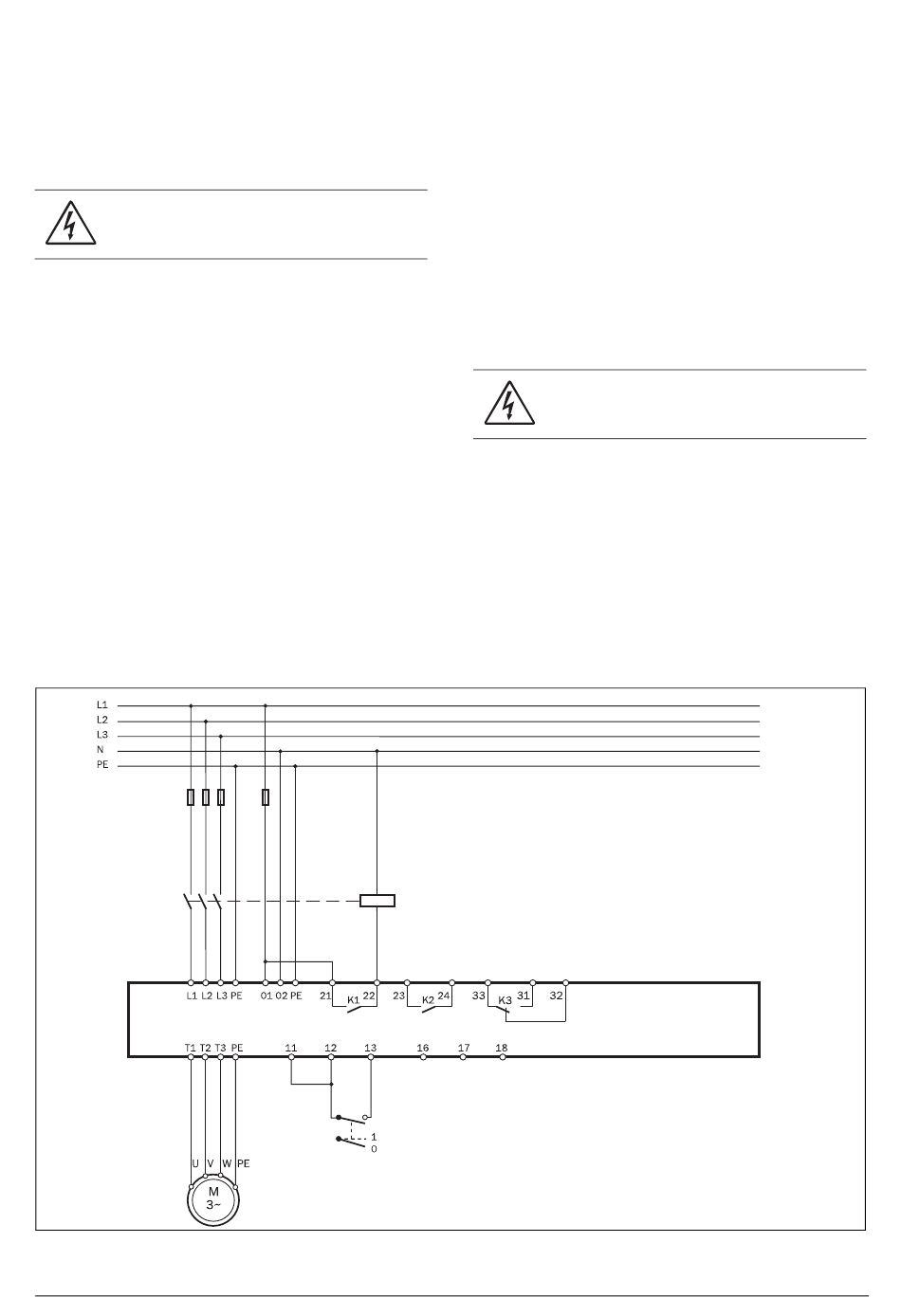

Figura 25Cableado estándar.
Emotron AB 01-4135-04r1
(en la configuración de fábrica del K1).
• Conectar los terminales 12 y 13 a, por ejemplo, un inte-
rruptor unipolar (cierre con retención), o a un PLC, y un
puente entre 11 y 12, etc., para controlar el arranque/
paro progresivos. (En la configuración de fábrica de las
entradas digitales 1 y 2.)
• Asegurarse de que la instalación cumple con las normas
de seguridad adecuadas.
5.2
Conectar la alimentación (normalmente 1 x 230V), todos
los segmentos en el display y los dos LEDs se iluminarán
durante unos segundos. A continuación el display mostrará
el menú [100]. Un display iluminado indica que llega ten-
sión de alimentación y control al arrancador progresivo.
Comprobar que hay tensión de red en el contactor principal
o en los tiristores. Los ajustes se realizan de acuerdo con lo
siguiente:
Start/Stop

Aplicaciones

¡ATENCIÓN! Asegúrese de que se han tomado
todas las medidas de seguridad antes de
conectar la alimentación.
Preparativos para la puesta en marcha 27
