Vista frontal de modelos de servidor con una unidad óptica delgada
1

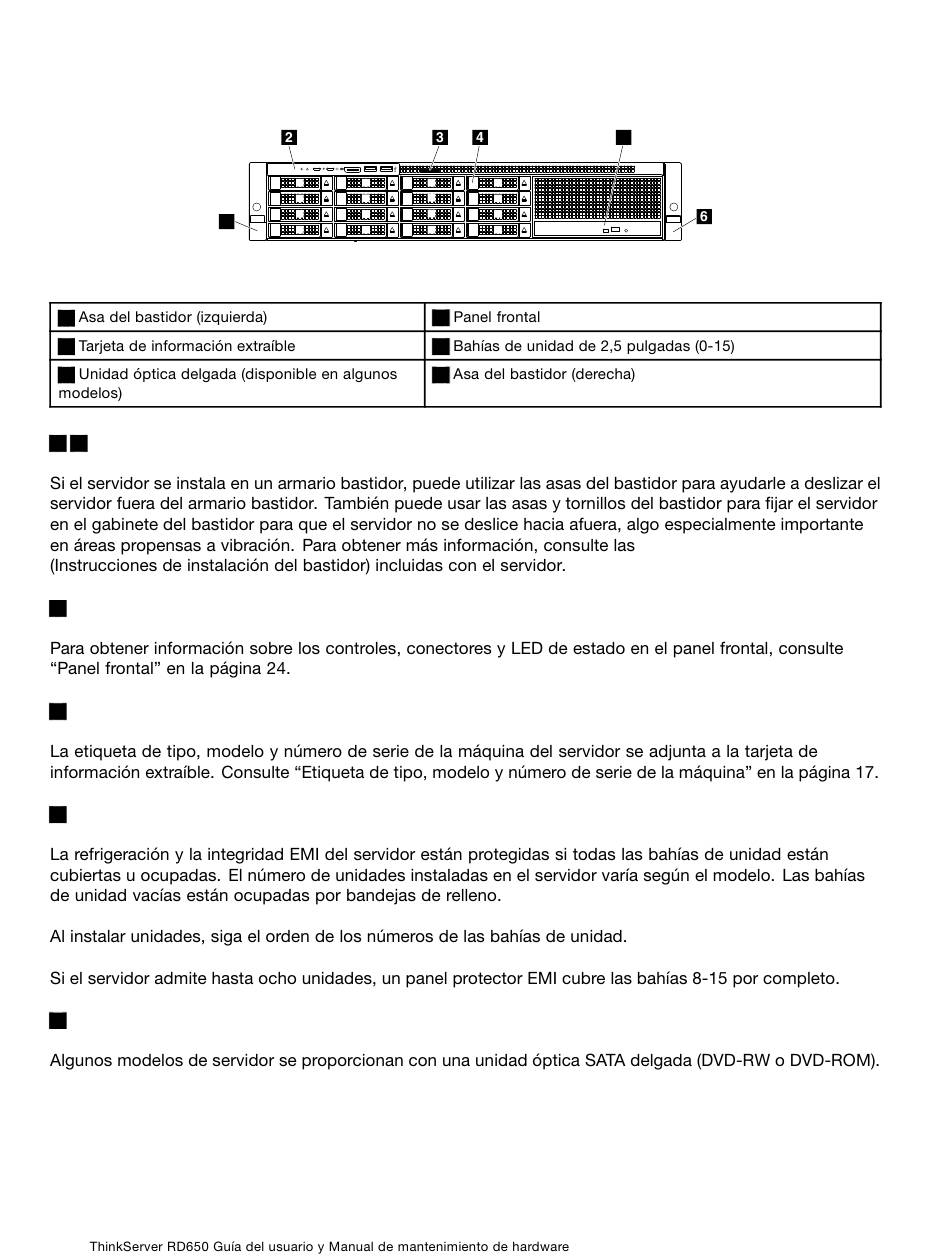

Figura 7. Vista frontal de modelos de servidor con una unidad óptica delgada
1
3
5
1 6 Asas del bastidor
2 Panel frontal
3 Tarjeta de información extraíble
4 Bahías de unidad de 2,5 pulgadas (0-15)
5 Unidad óptica delgada
