Instalación De Los Acoplamientos De Tubo Con Los Tornillos Perforantes De Sujeción - S&C Alduti-Rupter Instrucciones De Instalación Y Operación

INSTALACIÓN
Instalación de los Acoplamien-
tos de Tubo con los Tornillos
Perforantes de Sujeción
¥
ADVERTENCIA
El no instalar adecuadamente los acoplamien-
tos de tubo con los tornillos perforantes de
sujeción puede provocar resbalamientos en el
tubo de operación, dando como resultado una
operación inadecuada del interruptor, arqueo,
daños al equipo o sacudidas eléctricas.
Para instalar los tornillos perforantes de fi ja-
ción correctamente:
1. Asegúrese de que la punta cortante del
tornillo perforante de sujeción no atravie-
se el cuerpo de la abrazadera.
2. Inserte la sección del tubo de operación en
el acoplamiento y apriete con la mano el
tornillo(s) de la abrazadera.
3. Ajuste el tubo de operación a la longitud
correcta. Luego apriete el tornillo(s) de la
abrazadera al máximo.
4. Apriete el tornillo perforante de sujeción,
atravesando del tubo, y siga girándolo
hasta sentir una resistencia fi rme.
Asegúrese de que el tornillo(s) de la abra-
5.
zadera esté apretado.
Vea la Figura 24.
761-565S
Tornillo de
abrazadera
Cuerpo del
acoplamiento
Tornillo perforante de sujeción en su posición de embarque (la punta
cortante no atraviesa el cuerpo de la abrazadera)
Pedazo barrenado
del tubo
Tubo de operación instalado, tornillo de la abrazadera totalmente apreta-
do, y tornillo perforante de sujeción en su posición fi nal.

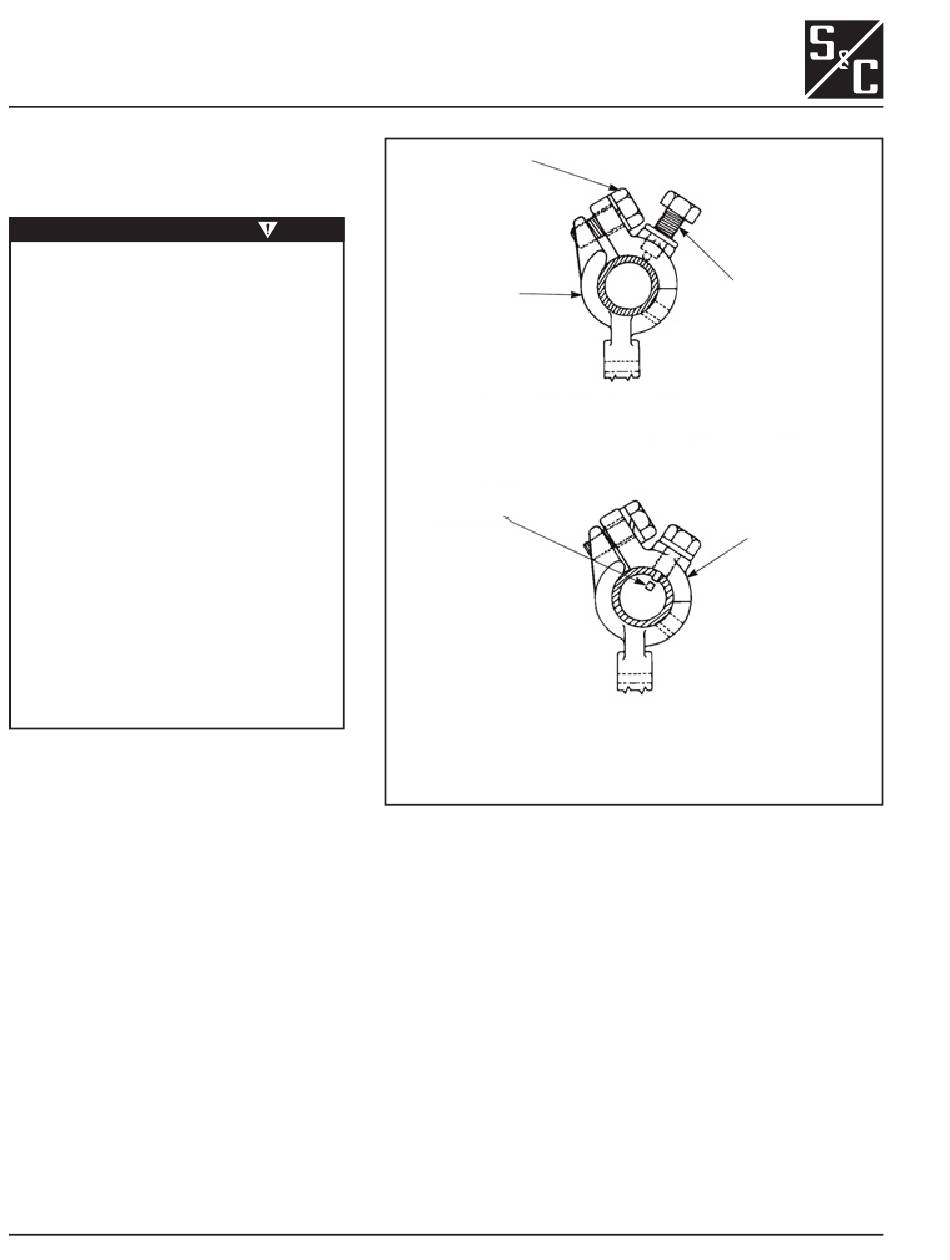

Figura 24. Instalación de los acoplamientos de tubo.
16
Tornillo perforante
de sujeción
Abrazadera
