Conexión de agua
16 Conexión de agua
La protección hidráulica se ha llevado a cabo conforme a DIN EN 61770. Se puede unir a la máquina otro dispositivo de seguridad con
la conducción de agua limpia sin necesidad de un circuito intermedio.
La máquina y los aparatos adicionales correspondientes deberán ser instalado por una empresa especializada auto-
rizada conforme a las normas y disposiciones en vigor localmente.
Advertencia
16.1 Requisitos de la conexión de agua limpia del lugar de la instalación
Calidad del agua
Temperatura del agua de entrada
Dureza del agua
Presión dinámica mínima
Presión de entrada máxima
Caudal
16.2 Requisitos de la llave de acometida de agua del lugar de la instalación

fácilmente accesible

no estar detrás de la máquina

conexión de 3/4"

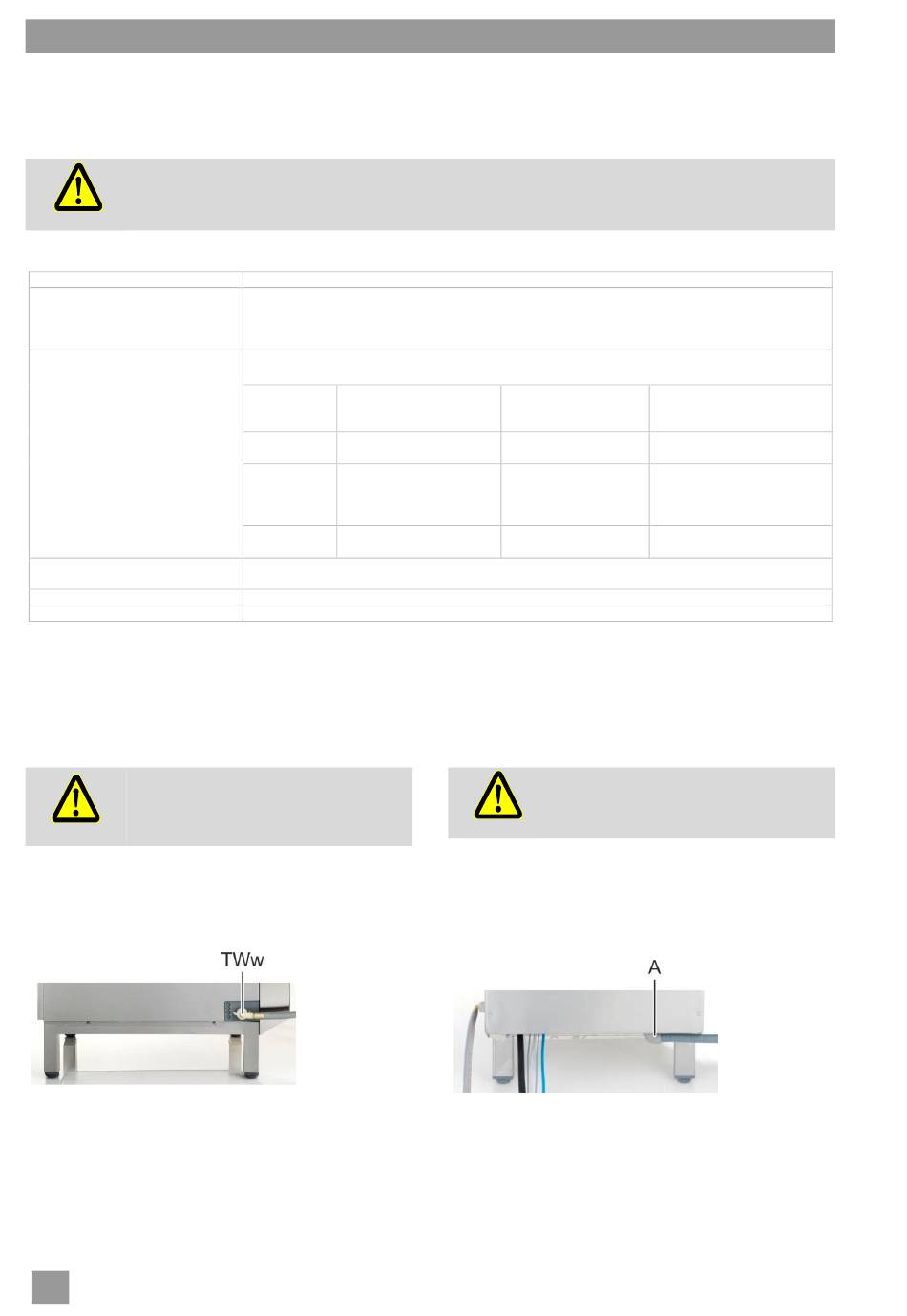

16.3 Conectar manguera de entrada

La manguera de entrada no debe acortarse o
dañarse.
No deben reutilizarse mangueras antiguas
existentes.
Precaución
No doble la manguera de entrada al colocarla.
La manguera de entrada y el colector de suciedad se encuen-
tran en la máquina.
INFO El colector de suciedad impide que partículas del ali-
mentador de agua vayan a parar a la máquina y provo-
quen oxidaciones en los cubiertos y en la máquina.
Vista desde la derecha
 Conecte la manguera de entrada (TWw) a la máquina.
 Conecte el colector de suciedad en la llave de acometida
de agua del lugar de la instalación.
 Conecte la manguera de entrada al colector de suciedad.
 Gire la llave de acometida de agua y compruebe si las
conexiones son estancas.
34
El agua limpia debe tener la calidad del agua potable, desde el punto de vista microbiológico.
máx. 60 °C
máx. 20 °C en máquinas de las variantes Cool, EnergyPlus y ClimatePlus
máx. 50 °C en lavavasos de la variante effect
Recomendamos una dureza máxima de 3 °dH (3,8 °e / 5,34 °TH / 0,54 mmol/l) para evitar la calci-
ficación de la máquina.
Máquinas sin
descalcificador
incorporado
 3 °dH (3,8 °e /
Estándar
5,34 °TH / 0,54 mmol/l )
 3 °dH (3,8 °e /
EnergyPlus
5,34 °TH / 0,54 mmol/l )
 3 °dH (3,8 °e /
ClimatePlus
5,34 °TH / 0,54 mmol/l )
100 kPa (1,0 bar)
150 kPa; (1,5 bar) en máquinas de las variantes EnergyPlus y ClimatePlus
600 kPa (6,0 bar)
mín.4 l/min
Máquinas con
descalcificador
incorporado
 30 °dH (37,6 °e /
53,4 °TH / 5,35 mmol/l)
 20 °dH (25,1 °e /
35,6 °TH / 3,58 mmol/l)
—

16.4 Conectar la manguera de salida

La manguera de salida no debe acortarse o
dañarse.
No doble la manguera de salida durante la
colocación.
Precaución
La manguera de salida se encuentra en la máquina.
INFO La máquina está equipada con una bomba de desagüe.
La salida de agua del lugar de la instalación debe pre-
sentar un sifón. La altura máxima de la salida de agua
del lugar de la instalación es de 650 mm.
Vista trasera
 Conecte la manguera de salida (A) a la máquina.
 Conecte la manguera de salida a la salida de agua del
lugar de la instalación.
Observación
—
Con una conductividad
< 200 µS/cm (128 ppm TDS)
se necesita un recuperador
de calor de acero inoxidable.
La conductividad debe ser
≥ 200 µS/cm (128 ppm TDS).
