Relevadores Estándar (TB3)
Relevadores Estándar (TB3)
Si se está utilizando circuitos de
energía limitada e ilimitada, deje
un terminal sin utilizar entre los
circuitos de energía limitados e
ilimitados.
Energía
Limitada
Nota: Si los relevadores son usados como circuitos
de energía limitada, pegue la etiqueta suplida al
bloque de conexiones para indicar el uso de
alambre de energía limitada.
AFP-100/AFP-100E Instrucción PN 51010SP:B 11/30/99
www.PDF-Zoo.com
El AFP-100 proporciona un equipo de contactos de Formato-C de alarma y Formato-C
de problema clasificados para 2.0 amperios @ 30 VDC (resistivos). El panel de control
también proporciona un contacto de supervisión de Formato-A clasificados para 2.0
amperios @ 30 VDC (resistivos). Refiérase a la Figura 10 para los requisitos de
alambre de energía limitada de UL.
Nota
Las conexiones de relevador pueden ser de energía limitadas e ilimitadas,
proporcionando que un espacio de 0.25 pulgadas sean mantenidos entre conductores de
circuito de energía limitada y energía ilimitada.
Energía
Limitada
ALARM
SUPV
NO C NO NC C NO NC C
TB3
1
2
3
4

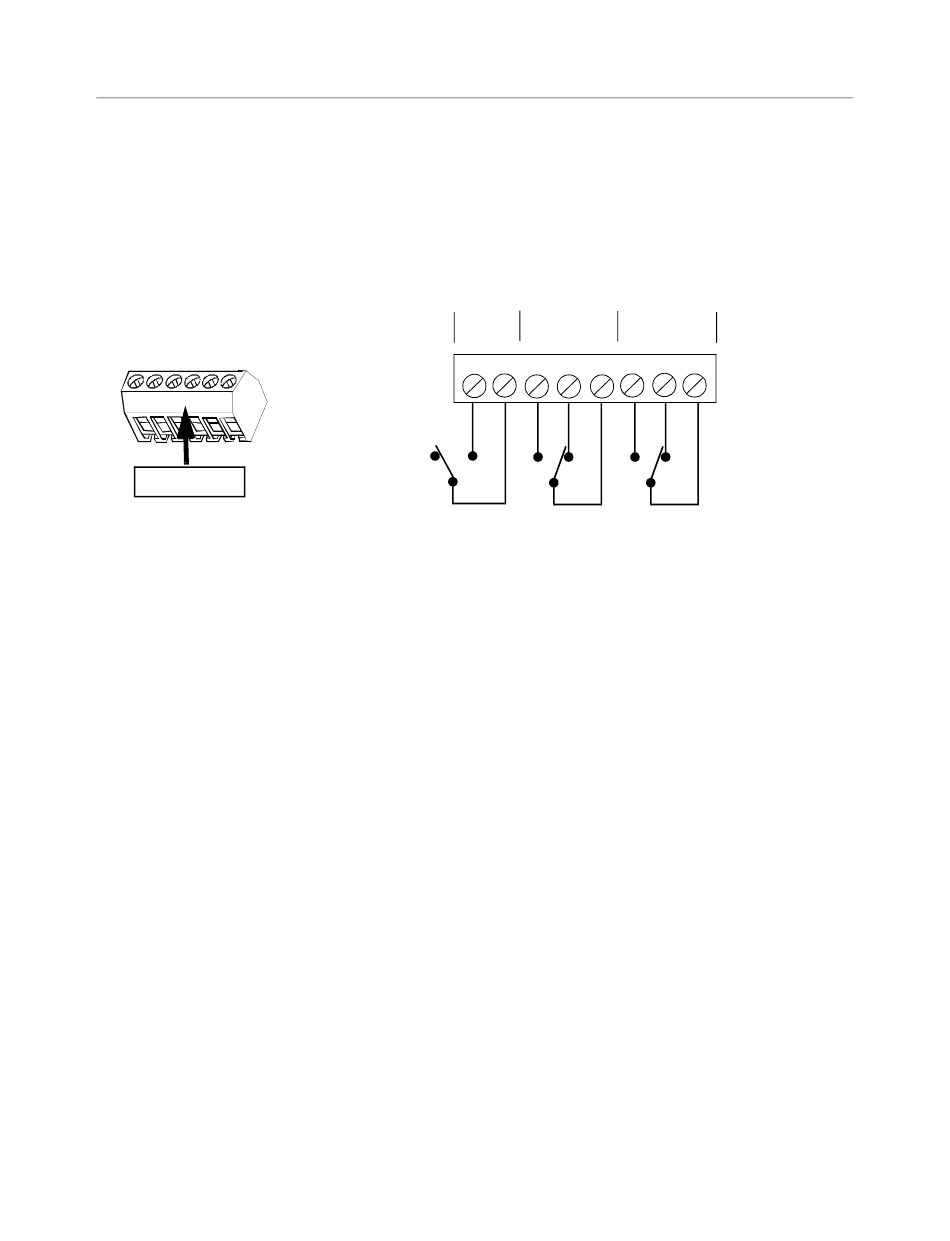

Figura 10 Conexiones de Relevador (TB3)
PROBLEM
5
6
7
8
Instalación
33
