MONTAJE DEL PROGRAMADOR EN LA PARED
1�
Fije un tornillo en la pared� Si se trata de una pared de
yeso o azulejos, utilice anclajes para los tornillos�
2�
Deslice el orificio de la parte superior del programador
por el tornillo�
3�
Fije el programador colocando los tornillos en los orificios
abajo de la regleta de terminales�
CONEXIÓN DE LAS VÁLVULAS
NOTA: El XCH funciona solamente con solenoides tipo "latch"
de CC (ordene el P/N de Hunter: 458200). Los solenoides de
24 VCA NO funcionarán con el XCH. Los solenoides de CC se
pueden identificar fácilmente por los cables rojos y negros. El
cable rojo se conecta a la salida de la estación, mientras que
el cable negro se conecta al cable común.
1�
Introduzca los cables de las válvulas entre la válvula de control y el programador�
2�
Una el cable común al cable negro del solenoide en todas las válvulas� Conecte
un cable de control independiente al cable rojo restante
de cada válvula� Todas las conexiones de los cables deben realizarse con
conectores estancos�
3�
Introduzca los cables de la válvula a través del conducto� Conecte el conducto a
través de la parte inferior derecha del programador�
4�
Conecte el cable común de la válvula al tornillo C (Común) en la regleta de
terminales� Una cada uno de los cables de control de las válvulas independientes
a los terminales correspondientes de las estaciones y apriete los tornillos�
TAMAÑO DEL
DISTANCIA DE LA VÁLVULA AL
CABLE
18 AWG (0,8 mm
)
168 m (550')
2
16 AWG (1,3 mm2)
265 m (870')
14 AWG (2,1 mm2)
421 m (1�380')
12 AWG (3,3 mm2)
671 m (2�200')

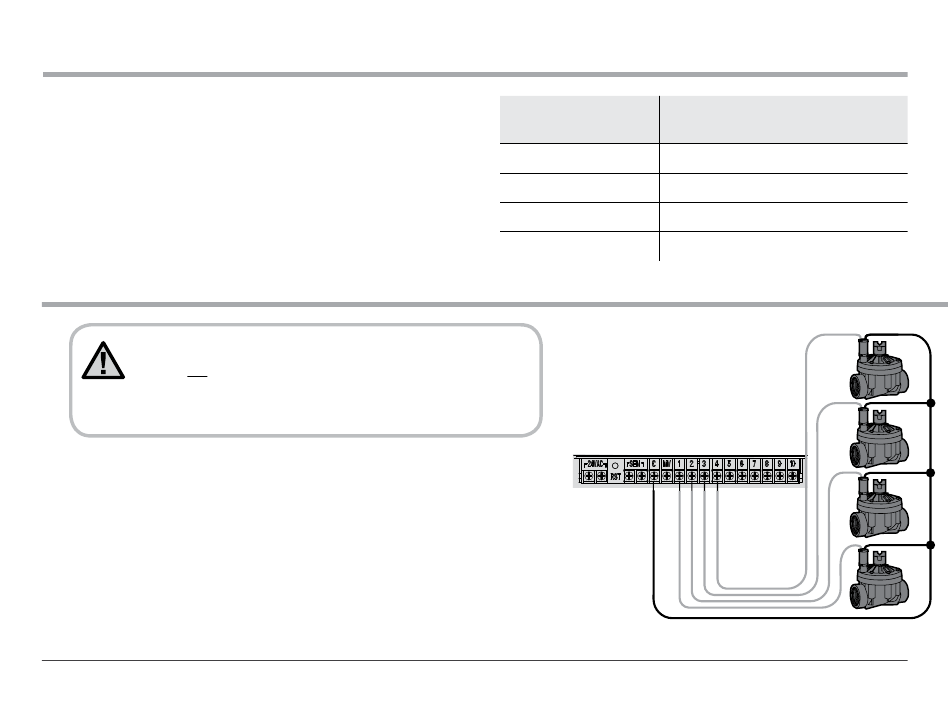

PROGRAMADOR
Cables para las
estaciones
(cables rojos)
Cable Común de la Válvula (cables negro)
Válvula
4
Válvula
3
Válvula
2
Válvula
1
5
