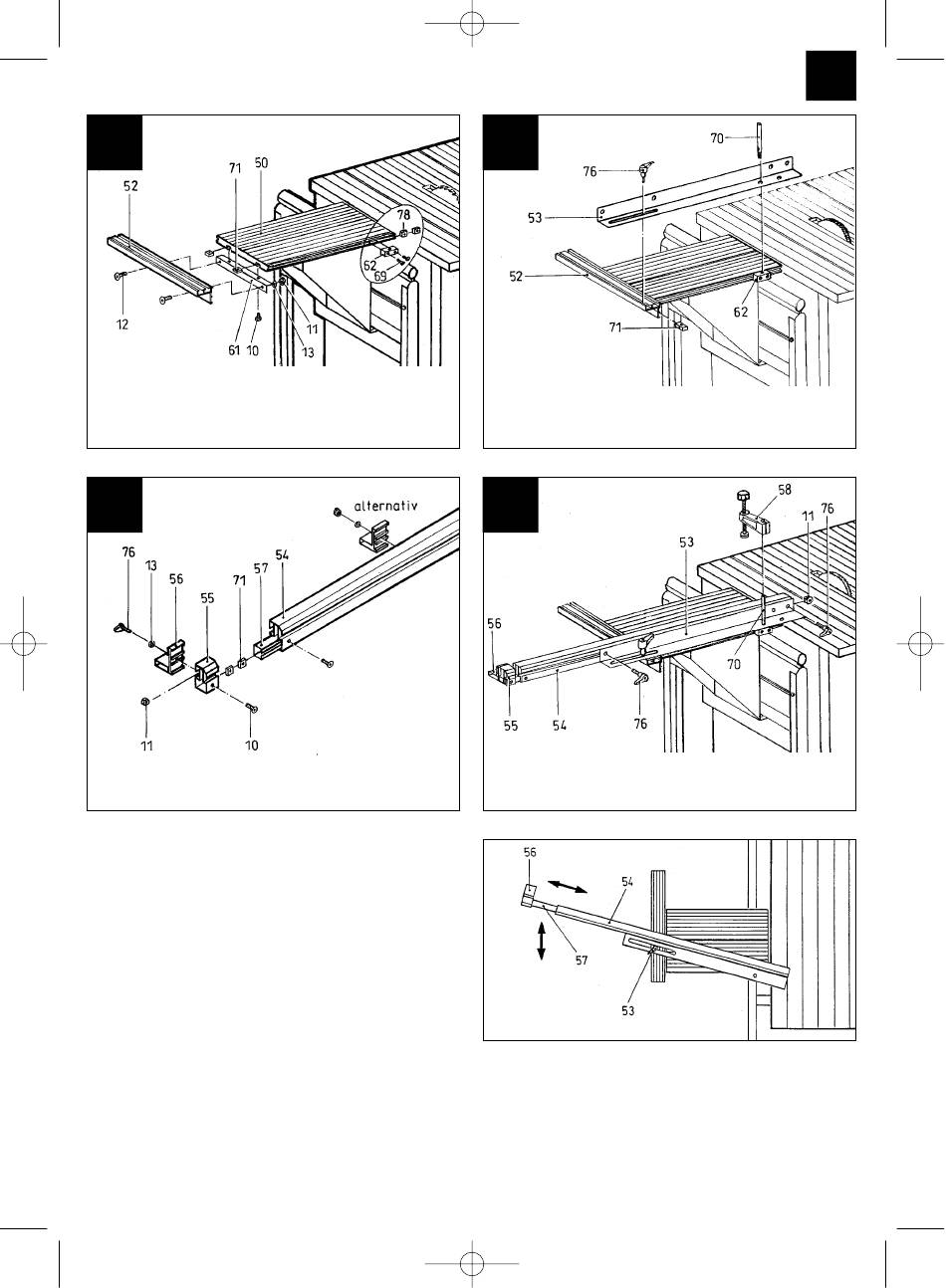

Monte, conf. a figura, a peça angular de fixação do
perfil de suporte e o suporte. Observe que o supor-
te (62) seja aparafusado a uma distância de 40 mm
do canto do lado interior da mesa.
11
Monte o perfil paralelo previamente, como mostra o
esquema, com as peças na sua posição.
Operação e ajuste
Atenção: Quaisquer trabalhos de ajuste só
devem ser efectuados com a máquina desligada
O carro deslizante 1500 pode ser empregado para
diversas funções.
1. O perfil do esbarro paralelo (54) pode ser ajustado
infinitamente em sentido transversal à folha da
serra.
2. Para peças ultra-compridas, o esbarro paralelo
(54) pode ser prolongado por aprox. 1000 mm,
estendendo-se o perfil em U (57).
3. Um esbarro para peças (56), que faz parte do
fornecimento, pode ser ajustado infinitamente
sobre o perfil do esbarro paralelo.
4. O ajuste angular (53) pode ser efectuado de 0 a
45 graus.
5. O trajecto do carro é de 1180 mm.
09.11.2001 10:38 Uhr Seite 13
10
Agora, monte o peça angular de ajuste com o eixo do
corpo de aperto e a alavanca de aperto, confor-me
mostra a figura.
12
Finalmente, aparafuse o perfil paralelo, já mon-tado
previamente, com os parafusos e as porcas
correspondentes.
Manutenção
Os rolamentos de esferas possuem lubrificação
permanente e não precisam ser reabastecidos de
graxa. Todas as peças em movimento deverão ser
limpadas de vez em quando, e tratadas com uma
gota de óleo lubrificante isento de ácidos. As peças
de alumínio e as partes pintadas não devem ser
tratadas com detergentes agressivos.
