Instrucciones - Piezas
Paquetes Hydra-Clean
Paquetes de soluciones para aplicaciones de limpieza a presión. Solo para usar con agua
y soluciones de limpieza. Únicamente para uso profesional.
Instrucciones de seguridad importantes
Lea todas las advertencias e instrucciones en este
manual y en sus respectivos manuales de bombas.
Guarde estas instrucciones.
Vea la página 3 para obtener información sobre el modelo, incluyendo la presión máxima de trabajo.

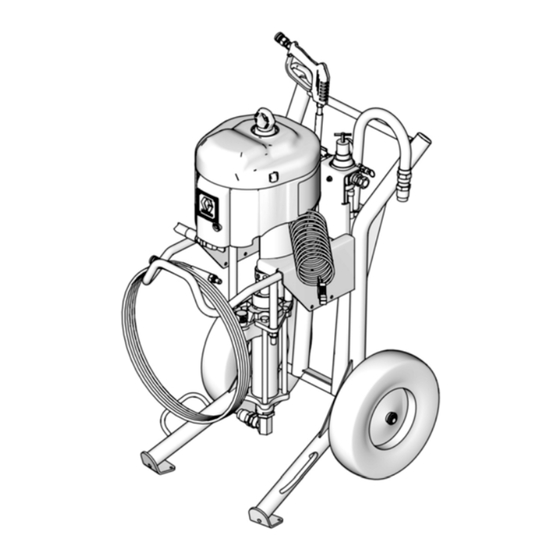

Paquetes montados en carro
TI11267c
®
Paquetes para montaje en muro
313217P
ES
TI11273c
II 2 G
Ex h IIA T5 Gb
