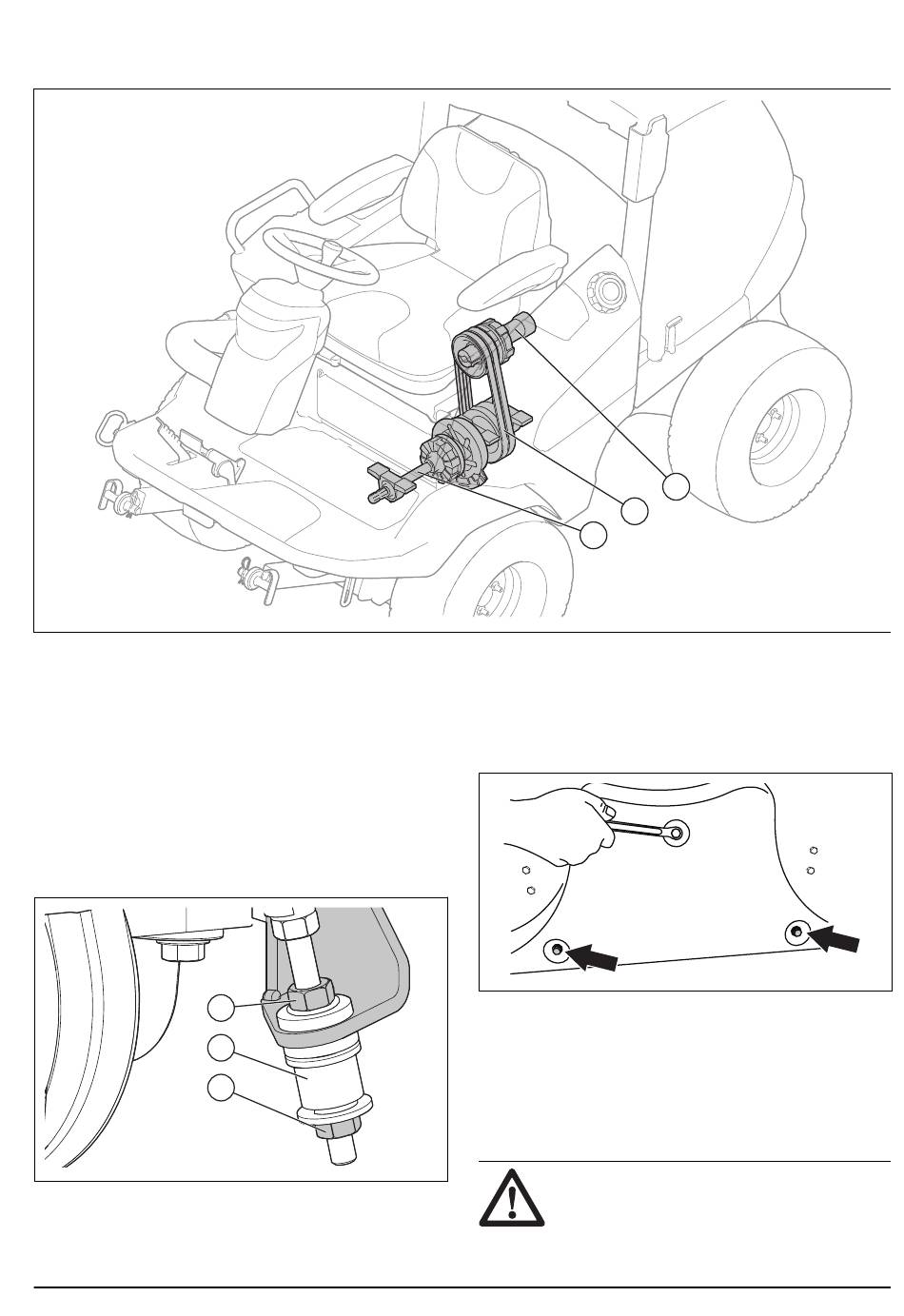

Aperçu du système de prise de force (PDF)
1. Arbre de PDF
2. Courroies
3. Arbre d'entraînement de la pompe hydraulique
Pour régler les courroies de la prise de
force
1. Desserrer le contre-écrou (A).
2. Serrer la vis de réglage (B) jusqu'à ce que le
manchon (C) ne puisse plus tourner à la main.
3. Retenir la vis de réglage (B) et serrer le contre-écrou
(A).
1593 - 002 - 22.12.2020
A
C
B
2
1
Pour retirer ou fixer le bouchon
®
BioClip
1. Placer l'unité de coupe à la position d'entretien.
2. Retirer les 3 vis qui retiennent le bouchon BioClip
en place, puis retirer le bouchon.
3. Fixer 3 vis M8x15 mm dans les trous de vis du
®
bouchon BioClip pour éviter d'endommager les
filetages.
4. Placer l'unité de coupe à la position de tonte.
5. Fixer le bouchon BioClip

Pour examiner les lames

MISE EN GARDE :
endommagées ou mal équilibrées peuvent
endommager le produit. Remplacer les
lames endommagées. Laisser un agent
3
®
dans l'ordre inverse.
Les lames
®
