Kollmorgen
8.13.2

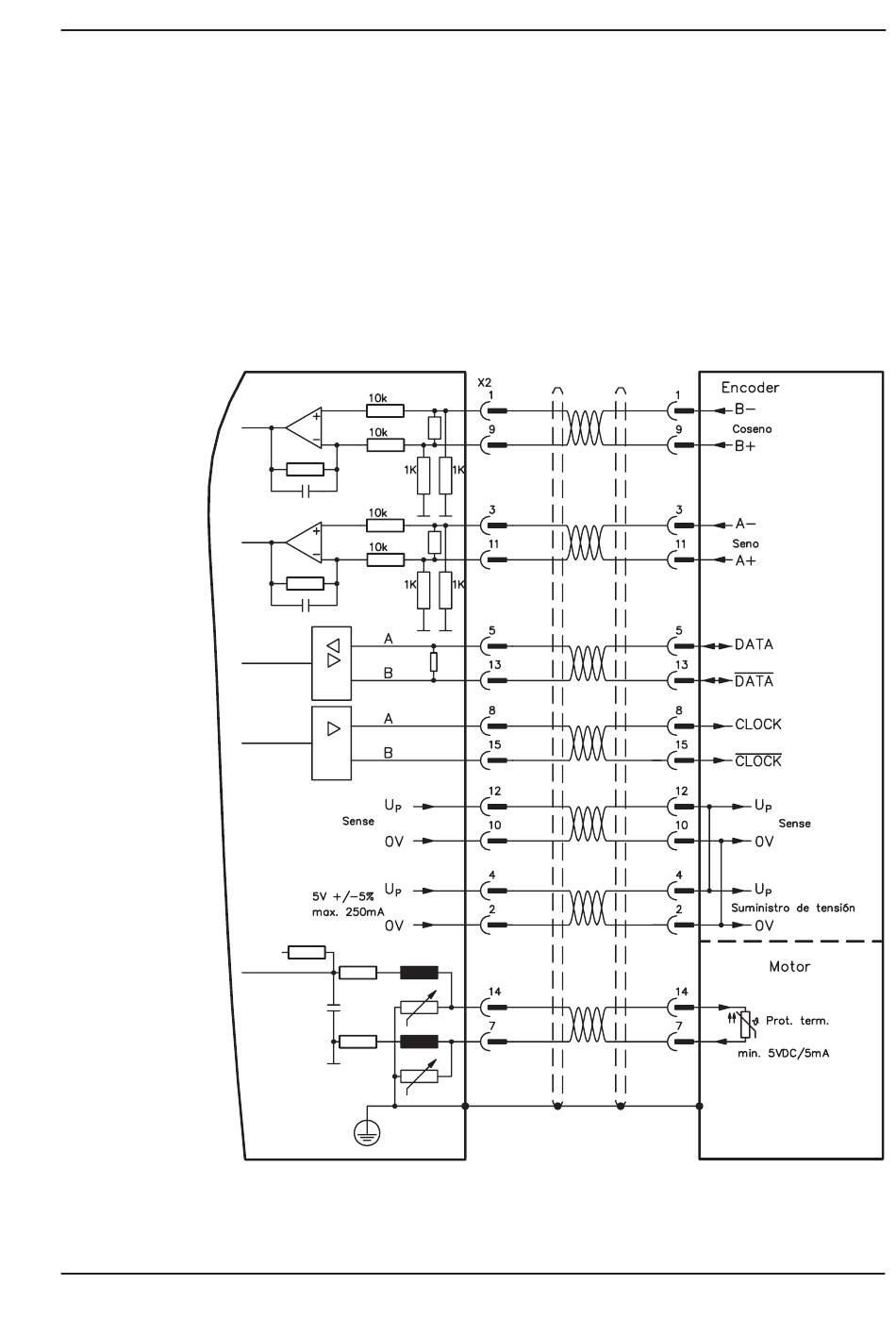

Codificador seno (5 V) con BiSS (X2)
Conexión de codificadores seno-coseno (5 V) simples o multiturn con interfaz BiSS como
sistema de realimentación (a partir de la versión de firmware 6.68). Al conectar el servo-
amplificador se leen los parámetros almacenados en la EEPROM y después sólo se
emplean las señales seno y coseno.
Il protección térmica del motor se conecta a X2 y se evalúa allí. Todas las señales están
conectadas con nuestro cable de conexión de codificador.
Para longitudes de conductor previstas de más de 50 m, póngase en contacto con nue-
stro servicio de asistencia técnica.
Límite de frecuencia (sin, cos) 350 kHz
FBTYPE: 20
La asignación de pines indicada en la parte del codificador se refiere a los motores Kollmorgen.
®
SERVOSTAR
400 Manual del producto
SERVOSTAR 400
12/2010
SubD15
Instalación eléctrica
17pol.
circular
51
