9. Conector USB 3.0 (USB3_12 de 20-1 contactos) Conector USB 3.0 (USB3_12 de 20-1 contactos)
Este conector permite enchufar un módulo USB 3.0 para disponer de puertos USB 3.0
adicionales en el panel delantero o posterior. Con un módulo USB 3.0 instalado, puede
disfrutar de todas las ventajas de la tecnología USB 3.0, que incluye velocidades de
transferencia de datos más rápidas (hasta 5 Gbps), un tiempo de carga más rápido
para dispositivos que se cargan a través de USB, una eficiencia de energía optimizada
y la compatibilidad con la versión USB 2.0 anterior.

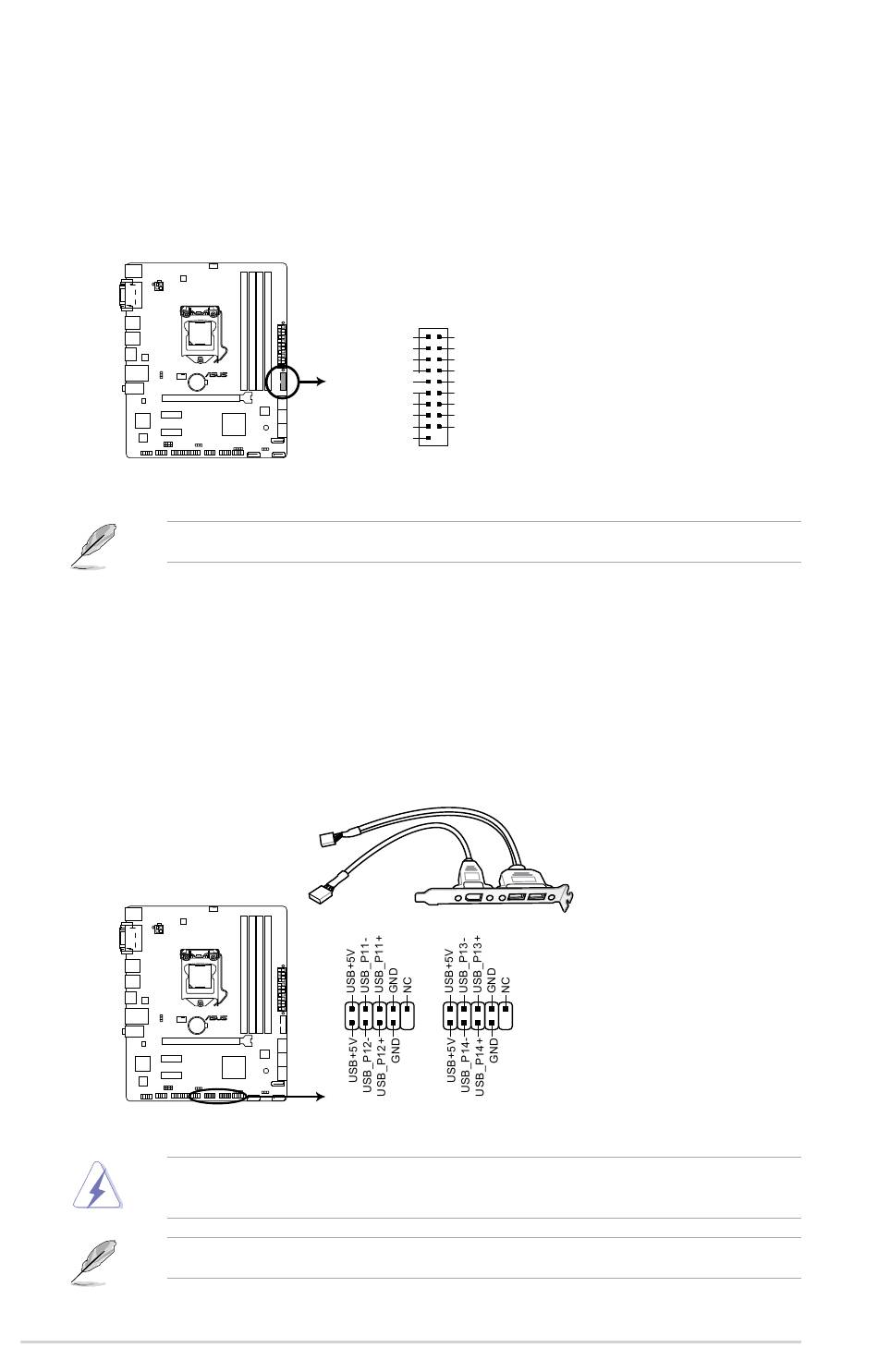

B85M-G USB3.0 Front panel connector
El cable USB 3.0 se adquiere por separado.
10. Conectores USB 2.0 (USB 78 de 10-1 contactos, USB1112 y USB1314) Conectores USB 2.0 (USB 78 de 10-1 contactos, USB1112 y USB1314)
Estos conectores están diseñados para puertos USB 2.0. Enchufe el cable del módulo
USB en cualquiera de estos conectores y, a continuación, instale dicho módulo en una
abertura de ranura de la parte posterior del chasis del sistema. Estos conectores USB
cumplen la especificación USB 2.0 que son compatibles con velocidades de conexión
de hasta 480 Mbps.
B85M-G USB2.0 connectors
Nunca conecte un cable 13�4 a los conectores USB. Si lo hace, ¡puede dañar la placa
base!
El cable USB 2.0 se adquiere por separado.
1�18
IntA_P1_SSTX+
IntA_P1_SSTX-
B85M-G
IntA_P1_SSRX+
IntA_P1_SSRX-
USB1112
PIN 1
B85M-G
USB3_12
GND IntA_P2_D+
IntA_P1_D+ IntA_P2_D-
IntA_P1_D- GND
GND IntA_P2_SSTX+
IntA_P2_SSTX-
GND GND
IntA_P2_SSRX+
IntA_P2_SSRX-
USB3+5V
USB3+5V
PIN 1
USB1314
PIN 1
