Manual de instalació n del domo Speed IR
Tomemos como ejemplo el cableado de entrada/salida de alarma del domo Speed IR:
Pasos:
6. Abra la cubierta del cabezal del domo y busque los terminales de entrada/salida de alarma en la
placa de circuitos inferior como se muestra en la Figura 1.12.
7. Localice los cables de entrada/salida de alarma. Es posible distinguir los cables por el color y las
etiquetas (por ejemplo, el cable de salida de audio en naranja con la etiqueta "AUDIO_OUT",
consulte la Figura 1.10 y la Figura 1.11 para obtener más información)
8. Retire la cubierta protectora del conector del cable.
9. Conecte el cable en la ranura correspondiente de la placa de circuitos y asegure el cable con los
tornillos de fijación.
10. Conecte los cables a los dispositivos externos de alarma (Consulte la Figura 1.10 y la Figura
1.11).

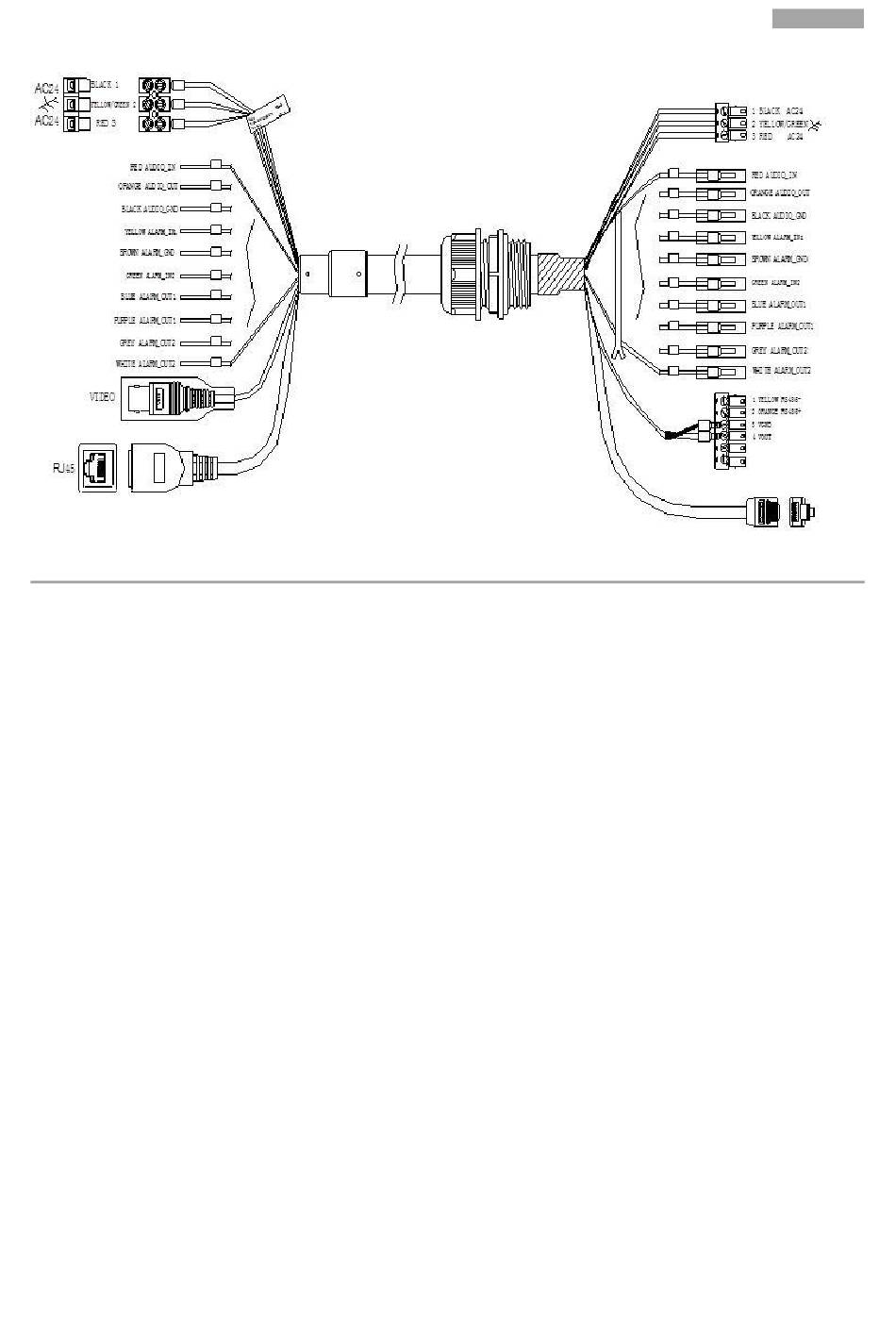

Figura 1. 11 Cables integrados de domo Speed en red
