POSICIONAMIENTO

El emisor ASE y el receptor ASR deben estar posicionados de manera
tal que sea imposible el acceso a la zona peligrosa desde arriba,
desde abajo y desde los lados, sin haber interceptado antes por lo

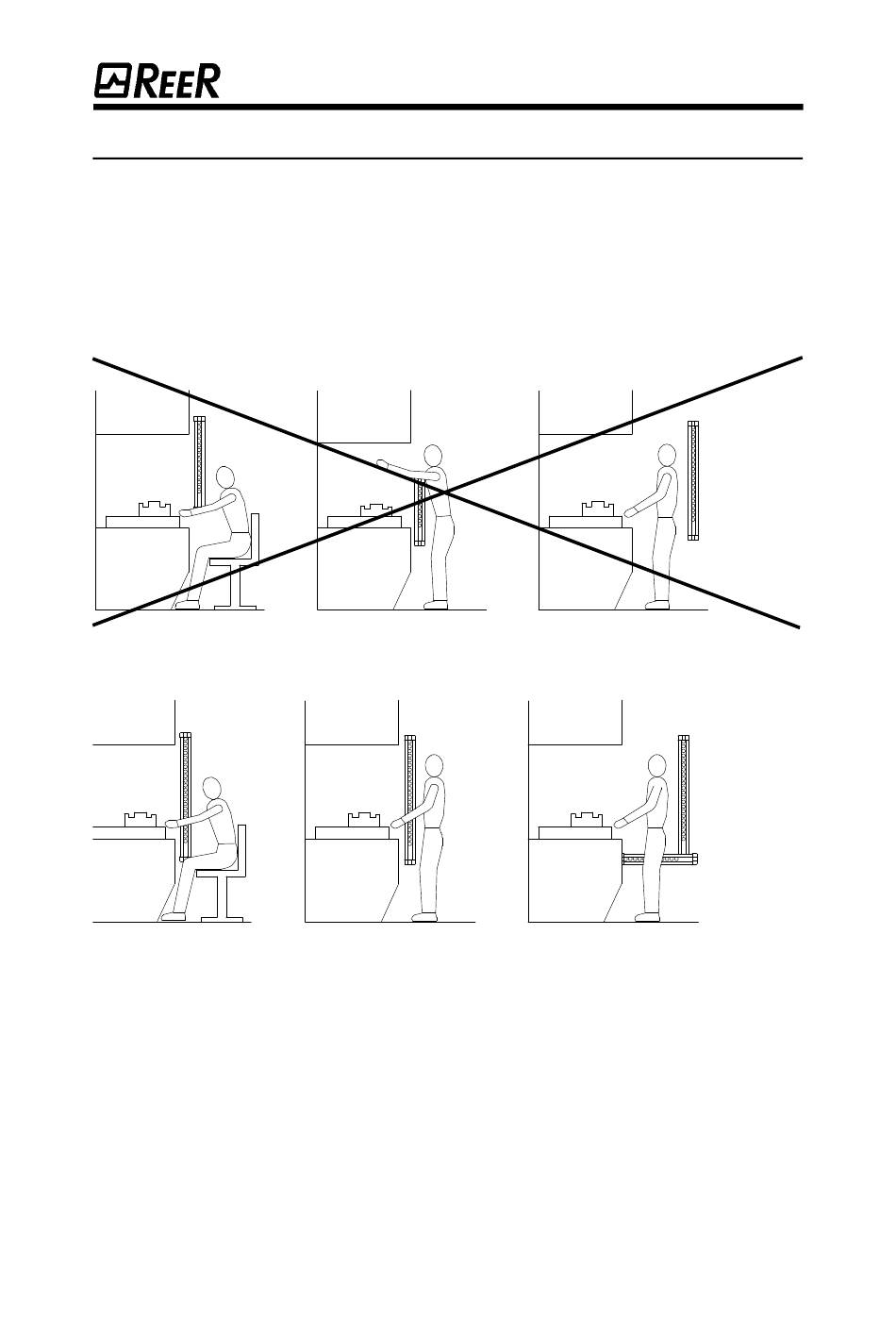

menos uno de los haces ópticos. Las siguientes figuras dan algunas
indicaciones útiles para un posicionamiento correcto de la barrera.
El acceso a la zona peligrosa
desde abajo debe tener lugar
sólo interceptando el área
controlada de la barrera.
Distancia de seguridad.
La barrera debe estar posicionada a una distancia superior o igual
a la mínima distancia de seguridad S, de manera que el alcance de
un punto peligroso sea posible sólo después de la parada de la acción
peligrosa de la máquina (fig. 7, pág. 18).
17
El acceso a la zona peligrosa
desde arriba debe tener lugar
sólo interceptando el área
controlada de la barrera.
Combinación de ''L'': la barrera
colocada horizontalmente de-
tecta una presencia entre la
barrera vertical y la zona peli-
grosa.
