Resumen de contenidos para Bosch DINION IP 8000 MP

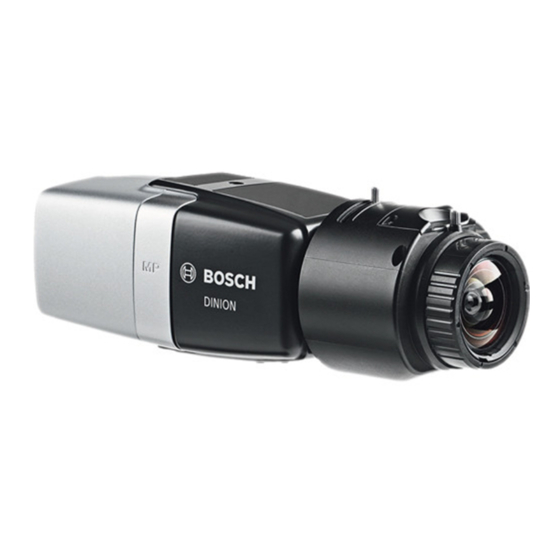

- Página 1 DINION IP 8000 MP NBN-80052 | NBN-80122 Manual de instalación...
-
Página 3: Tabla De Contenido
DINION IP 8000 MP | es Tabla de contenidos Seguridad Explicación del mensaje de seguridad Precauciones de seguridad Instrucciones de seguridad importantes Cumplimiento con FCC e ICES Notificaciones Información abreviada Descripción del sistema Familia DINION IP 8000 Modalidades de aplicación Uso de la cámara... - Página 4 | DINION IP 8000 MP 7.3.1 Bosch Video Client Conexión mediante un navegador 7.4.1 Establecimiento de la conexión 7.4.2 Red protegida Solución de problemas Prueba de funcionamiento Resolución de problemas Comprobación de la conexión de red Servicio de atención al cliente...
-
Página 5: Seguridad
DINION IP 8000 MP Seguridad | es Seguridad Explicación del mensaje de seguridad Precaución! Indica una situación peligrosa que, si no se evita, podría resultar en lesiones leves o moderadas. Nota! Indica una situación que, si no se evita, podría resultar en daños al equipo o al medio ambiente, o en la pérdida de datos. -
Página 6: Instrucciones De Seguridad Importantes
| Seguridad DINION IP 8000 MP Instrucciones de seguridad importantes Lea y siga las instrucciones de seguridad que se detallan a continuación, y guárdelas para poder consultarlas en el futuro. Preste atención a todas las advertencias antes de utilizar la unidad. -
Página 7: Cumplimiento Con Fcc E Ices
DINION IP 8000 MP Seguridad | es Cumplimiento con FCC e ICES Información de FCC e ICES Este equipo se ha probado y cumple los límites establecidos para dispositivos digitales de Clase B, de conformidad con lo dispuesto en el artículo 15 de las normas de la FCC. Estos límites se han establecido para proporcionar un nivel razonable de protección frente a las interferencias perjudiciales que pueden... - Página 8 | Seguridad DINION IP 8000 MP disponible en U.S. Government Printing Office (Oficina estatal de impresión) de EE. UU., Washington, DC 20402, nº de ref. 004-000-00345-4. 2014.09 | v1 | AM18-Q0665 Bosch Security Systems...
-
Página 9: Notificaciones
Nota! Dado que la pérdida de vídeo es un elemento inherente a la grabación de vídeo digital, Bosch Security Systems no se hace responsable de ningún daño derivado de la pérdida de información de vídeo. Para minimizar el riesgo de pérdida de información, se recomienda la implementación de varios sistemas de grabación... -
Página 10: Información Abreviada
Más información Para obtener más información, póngase en contacto con la oficina de Bosch Security Systems más cercana o visite www.boschsecurity.com 2014.09 | v1 | AM18-Q0665 Bosch Security Systems... -
Página 11: Descripción Del Sistema
DINION IP 8000 MP Descripción del sistema | es Descripción del sistema Familia DINION IP 8000 La familia DINION IP 8000 se compone de las siguientes cámaras: – DINION IP starlight 8000 MP para alto rendimiento en las condiciones de iluminación más difíciles –... -
Página 12: Uso De La Cámara
La cámara también utiliza Bosch Video Recording Manager (VRM) para controlar la grabación y el almacenamiento. La integración con muchas de las soluciones de grabación de Bosch no ofrece ningún problema. 2014.09 | v1 | AM18-Q0665 Bosch Security Systems... -
Página 13: Funcionamiento Con Sistemas Externos
IP. Esta solución se ha diseñado para funcionar con productos de seguridad de Bosch como parte de un sistema de gestión de vigilancia por vídeo completo. Bosch Security Systems... -
Página 14: Planificación
Compruebe que están incluidas todas las piezas. Si falta algún artículo, comuníquelo al representante de ventas o al representante de atención al cliente de Bosch Security Systems. La caja original es el embalaje más seguro para transportar la unidad y deberá utilizarse para su devolución en caso de que deba repararse. -
Página 15: Instalación
DINION IP 8000 MP Instalación | es Instalación Montaje de la lente Este procedimiento solo es necesario para cámaras que no tengan lentes montadas en fábrica. Nota! Las lentes que pesen más de 0,5 kg (1,1 libras) se deben instalar por separado. - Página 16 | Instalación DINION IP 8000 MP Polo Lente DC-iris Accionamiento + Accionamiento - Retire la tapa de protección del sensor de la cámara (si la hubiera). Enrosque la lente en la cámara con el montaje CS o C (use el anillo del adaptador para acoplar lentes de montaje C).
-
Página 17: Montaje De La Cámara
DINION IP 8000 MP Instalación | es Montaje de la cámara Nota! No exponga los sensores de imagen a la luz directa del sol. No obstruya el flujo de aire alrededor de la cámara. 1/4”-20 UNC Puede montar la cámara desde la parte superior o desde la inferior (rosca 20 UNC de 1/4 de pulg.). -
Página 18: Almacenamiento Local
| Instalación DINION IP 8000 MP Almacenamiento local Nota! El almacenamiento local en tarjetas SD solo se debe utilizar para grabaciones con alarma. Para minimizar el riesgo de pérdida de información, utilice varios sistemas de grabación redundantes, así como un procedimiento para realizar copias de seguridad de toda la información digital. -
Página 19: Conexión
DINION IP 8000 MP Conexión | es Conexión Red (y alimentación PoE) MENU CVBS STP Cat 5e RJ45 Ethernet (PoE) Conecte la cámara a una red 10/100 Base-T: – Utilice un cable STP de categoría 5e con conectores RJ45 (la toma de red de la cámara es compatible con Auto MDIX). - Página 20 | Conexión DINION IP 8000 MP La alimentación por Ethernet se puede conectar al mismo tiempo que la fuente de alimentación de 12 VCC. Si se aplican al mismo tiempo la alimentación auxiliar (12 VCC) y la alimentación PoE, la cámara selecciona la alimentación PoE y desactiva la entrada auxiliar.
-
Página 21: Alimentación Auxiliar
DINION IP 8000 MP Conexión | es Alimentación auxiliar Precaución! La fuente de alimentación de baja tensión debe cumplir la norma EN/UL 60950. La fuente de alimentación debe ser una unidad SELV-LPS (Safety Extra Low Voltage - Limited Power Source, Tensión baja y seguridad adicional - Fuente de alimentación limitada) o una unidad SELV - Clase 2. - Página 22 | Conexión DINION IP 8000 MP Pele 5 mm (0,2 pulg.) de aislante del cable de la fuente de alimentación (debe ser un cable trenzado de 16-22 AWG o uno sencillo de 16-26 AWG). Afloje los tornillos del conector de 2 polos que se incluye e introduzca los cables pelados.
-
Página 23: Alarma
DINION IP 8000 MP Conexión | es Alarma 5 mm (0.2 in) MENU CVBS Alarm 4 5 6 1 2 3 Polo Conector de alarma Entrada de alarma 1 Entrada de alarma 2 Contacto de salida de alarma 1 Toma de tierra... - Página 24 | Conexión DINION IP 8000 MP Entrada de alarma: Utilice la entrada de alarma para conectar dispositivos de alarma externos, como contactos de puertas o sensores: – Lógica TTL; +5 V nominales, +40 VCC como máximo, CC acoplada con 50 kilohmios de pull-up a +3,3 V.
-
Página 25: Audio
DINION IP 8000 MP Conexión | es Audio Line MENU CVBS Input Output Conecte los dispositivos de audio a los conectores Audio In (Entrada de audio) y Audio Out (Salida de audio). La unidad cuenta con audio mono full-duplex para comunicación bidireccional entre un sistema de altavoces o interfonos. -
Página 26: Monitor De Vídeo
| Conexión DINION IP 8000 MP Monitor de vídeo MENU CVBS NBN-MCSMB (optional) Use el conector de vídeo SMB (CVBS) para conectar un monitor analógico para configurar la cámara: – Si desea conectar un monitor, use el cable opcional de 3 m (NBN-MCSMB-30M) para realizar una conexión directa con... -
Página 27: Datos
DINION IP 8000 MP Conexión | es Datos 5 mm (0.2 in) MENU CVBS Data 4 5 6 1 2 3 Polo Toma de datos Toma de tierra RxD/Rx+ Toma de tierra TxD/Tx- Use el conector de datos para conectarlo con un dispositivo externo con el fin de enviar los datos de control desde la cámara... -
Página 28: Configuración
| Configuración DINION IP 8000 MP Configuración Configuración del campo de visión Una vez que la cámara está montada y conectada, es necesario establecer el campo de visión y el enfoque. Para ello: Conecte un monitor al conector CVBS de la parte posterior de la cámara. -
Página 29: Uso Del Asistente De Instalación
DINION IP 8000 MP Configuración | es 7.1.2 Uso del asistente de instalación DINION IP starlight 8000 MP Encienda la cámara y espere unos segundos. Pulse brevemente el botón MENU para que se abra el asistente y se muestre esta pantalla en el monitor:... - Página 30 | Configuración DINION IP 8000 MP Lens type: DC Iris State: Ready Focus indicator: 8 CONTINUE 180° ROTATE Timeout: 300 < press short > < press long > Para girar la imagen 180°, pulse MENU durante más tiempo hasta que se gire la imagen.
- Página 31 DINION IP 8000 MP Configuración | es DINION IP ultra 8000 MP Encienda la cámara y espere unos segundos. Pulse brevemente el botón MENU para que se abra el asistente y se muestre esta pantalla en el monitor: Lens type: DC Iris...
- Página 32 | Configuración DINION IP 8000 MP Para girar la imagen 180°, pulse MENU durante más tiempo hasta que se gire la imagen. Pulse brevemente MENU para continuar. Pulse brevemente MENU para centrar el enfoque. Pulse brevemente MENU para iniciar el ajuste automático de enfoque (AUTO BACK FOCUS).
-
Página 33: Conmutación Día/Noche Real
DINION IP 8000 MP Configuración | es Conmutación día/noche real La cámara está equipada con un filtro IR motorizado. Este filtro IR mecánico se retira del campo de visión en condiciones de iluminación escasa. El filtro IR se controla: –... -
Página 34: Configuración De La Cámara
7.3.1 Bosch Video Client Bosch Video Client es una aplicación gratuita de Windows para la visualización, el funcionamiento, el control y la administración de cámaras de vigilancia. Se puede descargar desde: http://downloadstore.boschsecurity.com/ La herramienta Configuration Manager, que forma parte de Video Client, es una herramienta útil para localizar las... -
Página 35: Conexión Mediante Un Navegador
DINION IP 8000 MP Configuración | es Conexión mediante un navegador Se usa un ordenador equipado con Microsoft Internet Explorer para recibir imágenes en directo, controlar la unidad y reproducir secuencias almacenadas. La unidad se configura a través de la red utilizando el navegador. -
Página 36: Solución De Problemas
| Solución de problemas DINION IP 8000 MP Solución de problemas Prueba de funcionamiento La cámara ofrece una amplia gama de opciones de configuración. Por tanto, compruebe que funciona correctamente después de haber realizado la instalación y la configuración. Ésta es la única forma de garantizar que la cámara funcionará... - Página 37 DINION IP 8000 MP Solución de problemas | es Funcionamiento Posibles causas Solución incorrecto Conjunto de Seleccione la opción propiedades de flujo H.264 MP SD de la del codificador página de incorrecto para la configuración Flujos conexión al de codificador.
- Página 38 | Solución de problemas DINION IP 8000 MP Funcionamiento Posibles causas Solución incorrecto No se transmite Fallo de hardware. Compruebe que audio a la todas las unidades estación remota. de audio conectadas funcionan correctamente. Fallo en las Compruebe todos los conexiones de cable.
- Página 39 DINION IP 8000 MP Solución de problemas | es Funcionamiento Posibles causas Solución incorrecto No se ha Especifique la especificado ninguna respuesta de alarma respuesta de alarma. que desea en la página de configuración Conexiones de alarma. Cambie la dirección IP si es necesario.
- Página 40 | Solución de problemas DINION IP 8000 MP Funcionamiento Posibles causas Solución incorrecto Marcador con JVM no está Instale JVM. una cruz de instalado en el color rojo en ordenador (o no se lugar de los ha activado). componentes de ActiveX.
-
Página 41: Comprobación De La Conexión De Red
DINION IP 8000 MP Solución de problemas | es Comprobación de la conexión de red El comando ping se puede utilizar para comprobar la conexión entre dos direcciones IP. Esto permite comprobar si hay algún dispositivo activo en la red. -
Página 42: Programa Del Terminal
| Solución de problemas DINION IP 8000 MP Programa del terminal Terminal de datos Si no se puede encontrar una cámara en la red o la conexión a esta se interrumpe, puede conectar un terminal de datos a la camera para la configuración inicial y el ajuste de parámetros... - Página 43 DINION IP 8000 MP Solución de problemas | es Cuando introduzca un valor como, por ejemplo, una dirección IP, compruebe los caracteres que ha introducido antes de pulsar la tecla Intro para transferir los valores a la camera. Asignación de una dirección IP Antes de utilizar una camera en la red, debe asignarle una dirección IP válida en dicha red.
-
Página 44: Mantenimiento
| Mantenimiento DINION IP 8000 MP Mantenimiento Limpieza Por lo general, un paño seco es suficiente para la limpieza, pero también se puede utilizar un paño húmedo que no suelte pelusa o una gamuza. No utilice limpiadores líquidos ni aerosoles. -
Página 45: Desmantelamiento
La cámara sólo podrá traspasarse junto con esta guía de instalación. 10.2 Desecho Reciclaje: este producto de Bosch se ha desarrollado y fabricado con componentes y materiales de alta calidad que se pueden reciclar y reutilizar. Este símbolo indica que los aparatos electrónicos y eléctricos que hayan terminado su vida útil se deben separar y no se deben eliminar junto a los... -
Página 46: Datos Técnicos
| Datos técnicos DINION IP 8000 MP Datos técnicos 11.1 Especificaciones (NBN-80052) Alimentación Fuente de 12 VCC alimentación Alimentación por Ethernet nominal de 48 VCC Consumo de 750 mA (12 VCC) corriente 200 mA (PoE 48 VCC) Consumo de energía... - Página 47 DINION IP 8000 MP Datos técnicos | es Rendimiento de vídeo – Sensibilidad (3200 K, 89 % de reflectividad, 30 % IRE, F1.2) Modo 5 MP en color 0.0121 lx Modo 1080p en 0.00825 lx color Modo 5 MP mono 0.004 lx...
- Página 48 | Datos técnicos DINION IP 8000 MP Resolución de vídeo D1 4:3 (recortado) 704 x 480 480p SD Codificación: 704 x 480; Visualización: 854 x 480 432p SD 768 x 432 288p SD 512 x 288 240p SD Codificación: 352 x 240;...
- Página 49 DINION IP 8000 MP Datos técnicos | es Funciones de vídeo Máscara de Cuatro áreas independientes y privacidad completamente programables Análisis de Análisis inteligente de vídeo (IVA) movimiento por vídeo Modos de usuario 9 modos Otras funciones Invertir imagen, Contador de píxeles, Marcas de agua del vídeo, Información en...
- Página 50 | Datos técnicos DINION IP 8000 MP Entrada/salida Salida de línea de 0,85 Vrms a 1,5 kilo ohmios (normal), audio Conectores de Conector mono de 3,5 mm audio Entrada de alarma 2 entradas Activación de +5 VCC nominales; +40 VCC como alarma de entrada máximo (CC acoplada con resistencia de...
- Página 51 Mediante explorador web o unidad Configuration Manager Actualización de Programable de forma remota firmware Visor de software Explorador web, Bosch Video Client o software de terceros Óptica Montaje de lente Montaje CS (montaje C con anillo del adaptador) Conector de la...
- Página 52 | Datos técnicos DINION IP 8000 MP Especificaciones mecánicas Dimensiones 78 x 66 x 140 mm (An. x Al. x L.) (3,07 x 2,6 x 5,52 pulg.) sin lente Peso 855 g (1,88 libras) sin lente Color Titanio metálico RAL 9006 Montaje de trípode...
-
Página 53: Especificaciones (Nbn-80122)
DINION IP 8000 MP Datos técnicos | es 11.2 Especificaciones (NBN-80122) Alimentación Fuente de 12 VCC alimentación Alimentación por Ethernet nominal de 48 VCC Consumo de 750 mA (12 VCC) corriente 200 mA (PoE 48 VCC) Consumo de energía IEEE 802.3af (802.3at tipo 1) clase 3... - Página 54 | Datos técnicos DINION IP 8000 MP Rendimiento de vídeo – Sensibilidad (3200 K, reflectividad del 89 %, 30 % IRE, 33 ms, F2.45), iluminación de escena Color (modo 1.932 lx 12 MP / 4K UHD) Color (modo 0.966 lx...
- Página 55 DINION IP 8000 MP Datos técnicos | es Resolución de vídeo (H x V) 720p HD 1280 x 720 (a 30 ips) D1 4:3 (reducido/ 704 x 480 recortado) 480p SD Codificación: 704 x 480; Visualización: 854 x 480 432p SD...
- Página 56 | Datos técnicos DINION IP 8000 MP Funciones de vídeo Nitidez Nivel de mejora de nitidez seleccionable Máscara de Cuatro áreas independientes y privacidad completamente programables Análisis de Análisis inteligente de vídeo (IVA) movimiento por vídeo Modos de usuario...
- Página 57 DINION IP 8000 MP Datos técnicos | es Entrada/salida Salida de línea de 0,85 Vrms a 1,5 kilo ohmios (normal), audio Conectores de Conector mono de 3,5 mm audio Entrada de alarma 2 entradas Activación de +5 VCC nominales; +40 VCC como alarma de entrada máximo (CC acoplada con resistencia de...
- Página 58 Configuration Manager Actualización de Programable de forma remota firmware Visor de software Explorador web, Bosch Video Client o software de terceros Protocolos IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP/ RTCP, IGMP V2/V3, ICMP, ICMPv6, RTSP, FTP, Telnet, ARP, DHCP, NTP (SNTP), SNMP (V1, MIB-II), 802.1x, DNS, DNSv6,...
- Página 59 DINION IP 8000 MP Datos técnicos | es Especificaciones mecánicas Dimensiones 78 x 66 x 200 mm (An. x Al. x L.) (3,07 x 2,6 x 7,87 pulg.) con lente montada en fábrica Peso 860 g (1,90 libras) con lente de 3,2 mm...
- Página 62 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven The Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2014...
