Detector

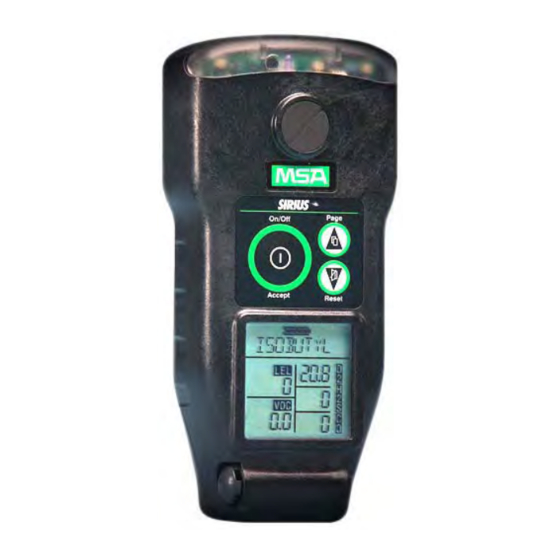

Multigas Sirius
Manual de Operación
Para comunicarse con el lugar de abastecimiento más cercano en América del Norte,
llame gratis al 1-800-MSA-2222
Para comunicarse con MSA International, llame al 1-412-967-3354 ó 1-800-MSA-7777
© MINE SAFETY APPLIANCES COMPANY 2005. Se reservan todos los derechos.
Este manual puede obtenerse en la Internet, en el sitio: www.msanet.com.
Fabricado por:
MSA INSTRUMENT DIVISION
P.O. Box 427, Pittsburgh, Pennsylvania 15230
(L) Rev. 2
®
10048887
