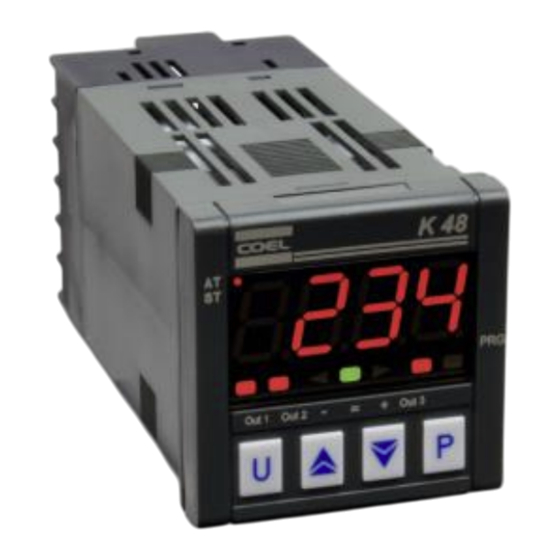

K49 y K48
CONTROLADOR DE TEMPERATURA/TIEMPO CON FUNCIÓN
DE RAMPA Y MESETA
Manual simplificado
rev. 1 (ESP) - 11/18 – Cód.: 59.001.312
Coelmatic SA
Rua Clélia, 1810 - São Paulo - SP - CEP 05042-001
tel - +55 112066-3211
e-mail: vendas@coel.com.br
1
DIMENSIONES (mm)
1.1
Requisitos para la instalación
Este instrumento fue proyecto para una instalación permanente, para uso en
ambiente cubierto y para montaje en cuadro eléctrico que proteja la parte
trasera del mismo, incluyendo el bloque de terminales y las conexiones eléctricas.
Monte el instrumento en un cuadro que posea las siguientes características:
1.
Debe ser de fácil acceso
2.
No debe ser sometido a vibraciones o impactos
3.
No debe contener gases corrosivos
4.
No debe haber presencia de agua y otros fluidos (condensado)
5.
La temperatura ambiente debe estar entre 0 y 50 ° C.
6.
La humedad relativa del aire se debe mantener dentro del rango de
operación del instrumento (de 20 a 85%)
El instrumento puede ser montado en panel con grosor máximo de 10 mm (panel
+ guarnición). Para tener el máximo de protección frontal (IP65) es necesario
utilizar la guarnición de sellado.
2
DIAGRAMA ELÉCTRICO
COEL
-
http:\\www.coel.com.br
Manual simplificado – K49 y K48
2.1
Notas generales para conexiones eléctricas
1. Los cables de sensores conectados en la entrada del instrumento deben
quedar distantes de los cables de alimentación y de otros cables de potencia.
2. Componentes externos (diodos Zener) pueden causar errores de medición
debido a la resistencia de línea excesiva o desequilibrada o pueden dar
origen a corrientes de fuga.
3. Al utilizar cable blindado, la malla debe ser aterrada solamente de un lado.
4.
Verifique la resistencia de la línea, porque una resistencia elevada puede
causar errores de medidas.
3
CARACTERÍSTICAS TÉCNICAS
3.1
Especificaciones Técnicas
Caja: Plástico, auto-extinguible grado V-0 de acuerdo con UL 94;
Protección del frontal: IP65 (con la junta opcional) para localizaciones de interior,
de acuerdo con EN 60070-1;
Protección de los terminales: IP20 de acuerdo con EN 60070-1;
Instalación: Montaje en panel;
Terminales: 12 terminales de tornillo M3, para cables desde 0.25... 2.5 mm
(AWG22... AWG14) con diagrama de conexión;
Dimensiones: 48 x 48 mm, profundidad 98 mm;
Corte del panel: 45 (+0.6) x 45 (+0.6) mm;
Peso: 180 g;
Tensión de alimentación: 100... 240 VAC (±10% del valor nominal);
24 VAC/VDC (±10% del valor nominal);
Consumo de potencia: 5 VA max.;
Tensión de aislamiento: 2300 Vrms de acuerdo con la norma EN 61010-1;
Display K49: 2 display de 4 dígitos cada uno con 7 mm de altura;
Display K48: 1 display de 4 dígitos con 12 mm de altura;
Tiempo de refresco del display: 500 ms;
Tiempo de muestreo: 130 ms;
Resolución: 30000 cuentas;
Precisión total: ±0.5% F.S.V. ±1 digito a 25°C de temperatura ambiente;
Compatibilidad electromagnética y especificaciones:
Directiva EMC 2004/108/CE (EN 61326-1) y
Directiva BT 2006/95/CE (EN 61010-1);
Categoría de instalación: II;
Categoría de polución: 2;
Deriva de la temperatura: Comprendida en la precisión total;
Temperatura de funcionamiento: 0... 50°C (32... 122°F);
Temperatura de almacenamiento: -30... +70°C (-22... +158°F);
Humedad: 20... 85% RH sin condensación;
Protecciones: WATCH DOG (hardware/software) para reinicio automático.
4
INFORMACIONES PARA PEDIDO*
*Nota: Consulte el departamento comercial para verificar las versiones
disponibles.
2
1
