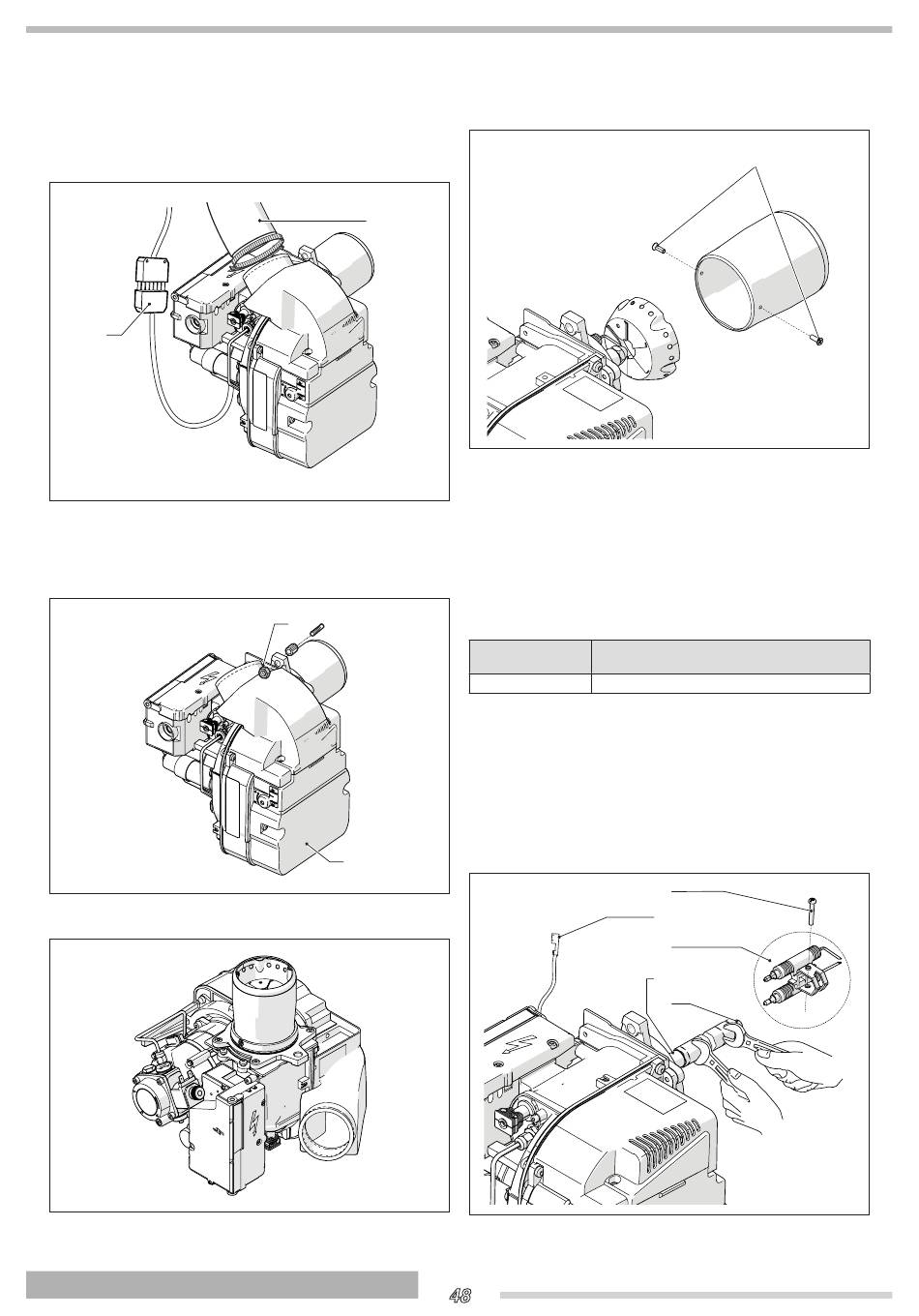

DESMONTAJE DEL QUEMADOR ESTANCO ( ACQUAHOME
)
25 BS
Para desmontar el quemador:
- cerrar las llaves de paso del combustible
- desconectar los conectores (1);
- desconectar el conducto de aspiración (2);
1
- desenroscar la tuerca de bloqueo (3) y extraer el que-
mador
- tener cuidado de no estropear el quemador (4) al ex-
traerlo
- girar el quemador en posición vertical para apoyarlo.
Realizar las operaciones de montaje en el sentido contrario al
descrito.
ESPAÑOL
2
3
4
48

DESMONTAJE DE LA TOBERA

Para desmontar la tobera:
- desenroscar los tornillos (1) y quitarla.
b
Con la tobera desmontada, controlar el borde delantero
de la misma, ha de presentar un perfil regular sin incrus-
taciones, quemaduras o deformaciones.
Realizar las operaciones de montaje en el sentido contrario al
descrito.
CAMBIO DE LA BOQUILLA
ACQUAHOME 25 B
Tipo de boquilla
(*) Quemador con calefactor gasóleo
Con la tobera desmontada:
- desenroscar el tornillo (2) y desconectar el cable de
alta tensión (3)
- desmontar el grupo portaelectrodos (4)
- limpiar este grupo sin quitar el bloque
- fijar el portaboquilla (5) y usar una llave para cambiar
la boquilla (6)
1
(*) - ACQUAHOME 25
BS
0,60 80°W Delavan
2
3
4
5
6
