MANUAL INSTALACIÓN BRP069A42 / BRP069A45
1.- Manual de instalación BRP069A42 / BRP069A45
El presente manual tiene por objeto detallar la instalación del opcional

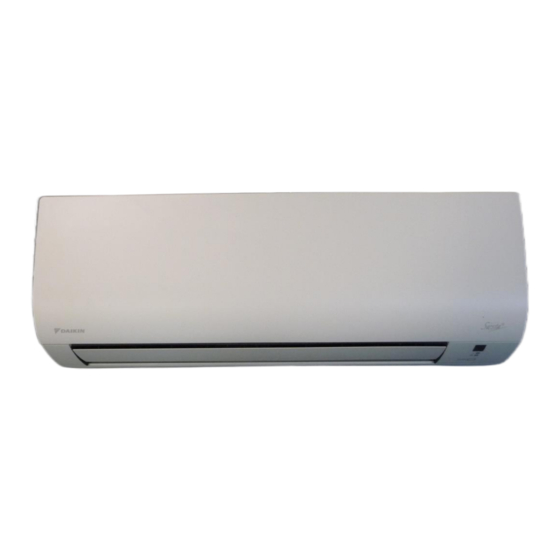

OnlineController BRP069A42 / BRP069A45 en la unidad ATX25KV / ATX35KV, como la de
la imagen siguiente:
Este manual también es aplicable a las unidades FTX-KV y aquellas que incorporen
el opcional OnlineController BRP069A45.
Para la configuración del adaptador BRP069A4x consulte el manual de
configuración. De igual manera. para el manejo de la aplicación OnlineController consulte el
manual de usuario del OnlineController.
En el siguiente enlace (link), encontrará un vídeo tutorial sobre la configuración.
Pág 1 de 5
DAIKIN AC SPAIN
Publicidad
Tabla de contenido
Manuales relacionados para Daikin BRP069A42
Resumen de contenidos para Daikin BRP069A42
- Página 1 1.- Manual de instalación BRP069A42 / BRP069A45 El presente manual tiene por objeto detallar la instalación del opcional OnlineController BRP069A42 / BRP069A45 en la unidad ATX25KV / ATX35KV, como la de la imagen siguiente: Este manual también es aplicable a las unidades FTX-KV y aquellas que incorporen el opcional OnlineController BRP069A45.
-
Página 2: Levantamos La Tapa De La Unidad
MANUAL INSTALACIÓN BRP069A42 / BRP069A45 1.2.- Retiramos los dos tornillos. 1.1.- Levantamos la tapa de la unidad interior y localizamos dos tornillos plateados. 1.3.- Presionamos las pestañas grisáceas 1.4.- Retiramos la chapa metálica del de la parte superior para extraer la lateral y la carcasa negra carcasa. -
Página 3: El Kit Brp069A42 Se Compone De Lo Siguiente
MANUAL INSTALACIÓN BRP069A42 / BRP069A45 1.5.- Veremos la placa de la unidad interior 1.6.- El kit BRP069A42 se compone de > lo siguiente: con el puerto S21 en el centro. El BRP069A45 tiene un cable de menor longitud. 1.7.- De los dos terminales del cable, 1.8.- Quedará... -
Página 4: Fijamos El Cable Mediante Las Pletinas
MANUAL INSTALACIÓN BRP069A42 / BRP069A45 1.9.- Fijamos el cable mediante las pletinas: 1.10.- Atornillamos la carcasa negra antes retirada: Colocamos la chapa metálica en su sitio: 1.11.- Colocamos en su sitio la carcasa 1.12.- Debe quedar de la siguiente exterior y atornillamos: manera: Pág 4 de 5... -
Página 5: Quedará De La Siguiente Forma
MANUAL INSTALACIÓN BRP069A42 / BRP069A45 1.14.- Cerramos el BRP y lo acoplamos 1.13.- Mediante un destornillador, abrimos al espacio destinado a tal efecto, el BRP: introduciendo la pestaña en su agujero correspondiente: Y conectamos el cable: 1.15.- Quedará de la siguiente forma: 1.16.- Conectamos la unidad a la red... - Página 6 MANUAL INSTALACIÓN BRP069A42 / BRP069A45 Pág 6 de 5 DAIKIN AC SPAIN...
