Instalación

Montaje del PDU

¡Precaución! Antes de instalar el PDU, asegúrese que haya una toma de
corriente CA compatible, fácilmente accesible y correctamente conectada
a tierra en la ubicación donde se instalará el PDU.
Nota: Independientemente de la configuración, el usuario debe determinar la idoneidad de los materiales y
accesorios así como de los procedimientos antes del montaje. El PDU y el material incluido están diseñados
para racks (bastidores) y cajas de rack (bastidor) comunes, y pueden no ser apropiados para todas las
aplicaciones. Se incluyen los tornillos para fijar los soportes de montaje y la repisa para el retención de cables
al PDU. Use únicamente los tornillos suministrados por el fabricante o su equivalente exacto (Tornillo de
cabeza plana #8-32, 3/8" para el soporte de instalación, tornillos de cabeza plana #6-32, 1/4" para la
bandeja de retención de cables).
1-1

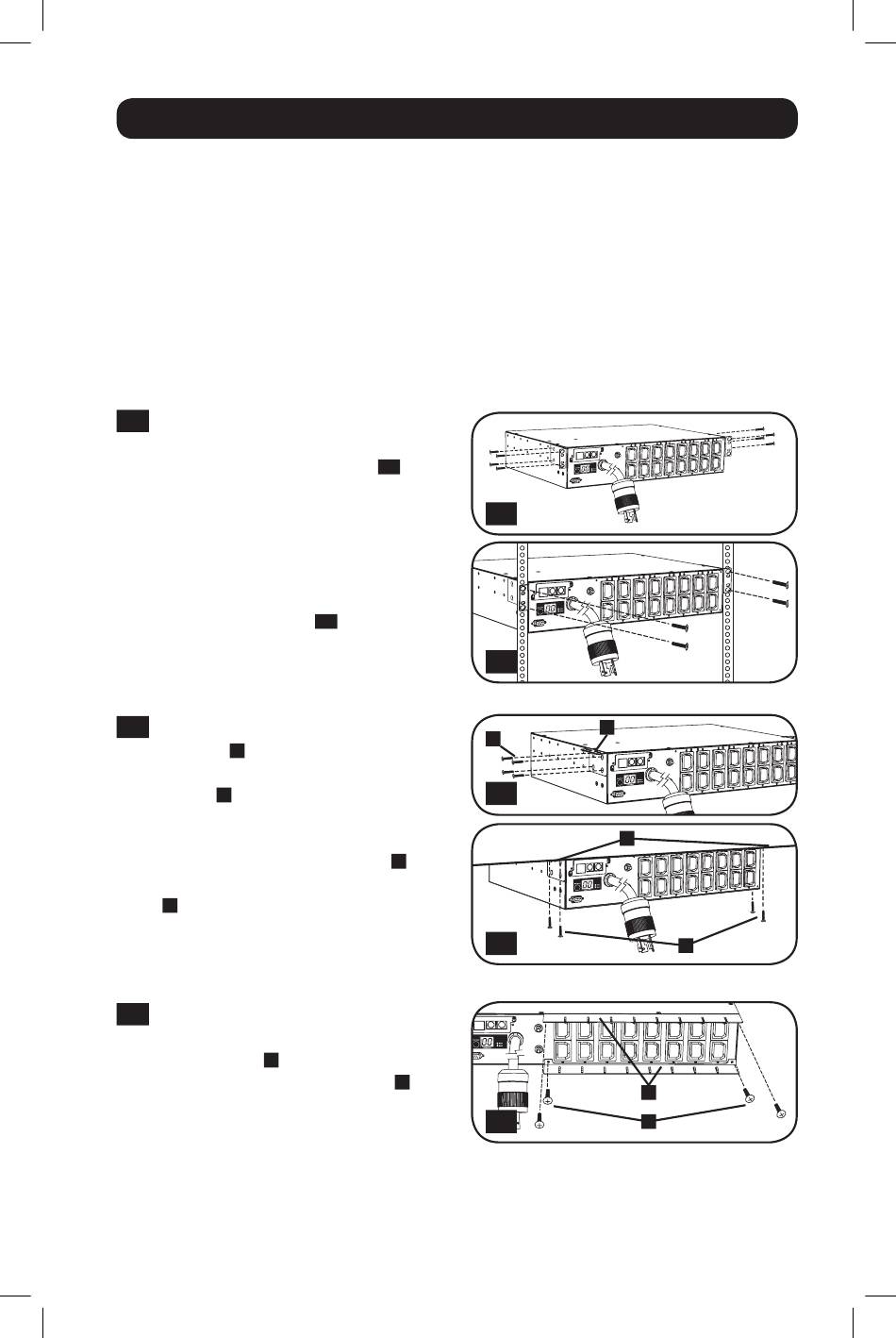

Instalación en Bastidor 2U: Fije
los soportes de montaje, incluidos,
a los lados del PDU (PASO
los tornillos incluidos. Después de
instalar los soportes de montaje,
coloque el PDU en el bastidor e
introduzca cuatro tornillos,
suministrados por el usuario, a
través de los soportes de montaje
de la unidad PASO
del bastidor como se muestra.
1-2 Montaje bajo el escritorio: Use 4
tornillos
los 2 soportes de montaje más
cortos al PDU como se muestra.
B
Monte el PDU bajo el escritorio
insertando 2 o más tornillos,
suministrados por el usuario
través de los soportes de montaje
y en puntos de montajes
D
seguros.
1-3
Colocación de los Repisas
Control de Cables (Opcional): El
uso tornillos
repisas del control de cables
la cima y el fondo de la tabla
frontal del PDU.
