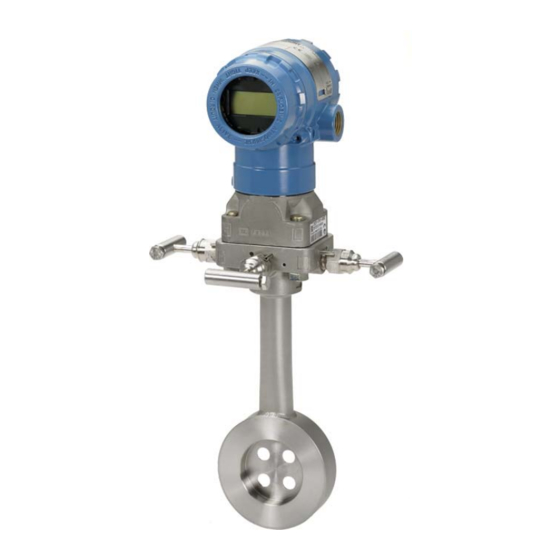

- Página 1 Guía de inicio rápido 00825-0409-4101, Rev BD Marzo 2019 Rosemount ™ 2051 Transmisor de presión y Rosemount serie 2051CF Caudalímetro ® con protocolo PROFIBUS...
- Página 2 Marzo 2019 Guía de inicio rápido AVISO Esta guía de instalación proporciona directrices básicas para los transmisores Rosemount 2051. No proporciona instrucciones para la configuración, diagnósticos, mantenimiento, servicio, resolución de problemas o instalaciones antideflagrantes, incombustibles o intrínsecamente seguras (I.S.). Consultar el manual de referencia del Rosemount 2051 PROFIBUS PA para obtener más instrucciones.
-
Página 3: Montar Del Transmisor
Guía de inicio rápido Marzo 2019 1.0 Montar del transmisor 1.1 Aplicaciones con líquidos 1. Coloque las llaves de paso en uno de los lados de la línea. 2. Monte al lado o debajo de las llaves de Caudal Flow paso. - Página 4 Marzo 2019 Guía de inicio rápido Figura 1. Opciones de montaje Modelo Rosemount 2051C Montaje en panel Montaje en la tubería Brida coplanar Brida tradicional Modelo Rosemount 2051T 1. Los pernos para el panel son suministrados por el cliente...
-
Página 5: Consideraciones Para El Empernado
1. Si no aparece el material de los pernos en la Tabla 1, consulte al representante local de Emerson para obtener más información. Use el siguiente procedimiento para instalación de pernos: 1. Los pernos de acero al carbono no requieren lubricación y los pernos de acero inoxidable se recubren con un lubricante para facilitar la instalación. -
Página 6: O-Rings Con Adaptadores De Brida
Marzo 2019 Guía de inicio rápido Tabla 1. Valores del torque para la brida y los pernos del adaptador de la brida Material del perno Marcas que aparecen en el cabezal Torque inicial Torque final Acero al carbono (CS) 300 pulg.-lb 650 pulg.-lb Acero inoxidable 150 pulg.-lb... -
Página 7: Orientación Del Transmisor De Presión Manométrica En Línea
Guía de inicio rápido Marzo 2019 1.6 Orientación del transmisor de presión manométrica en línea El puerto de baja presión (referencia atmosférica) del transmisor de presión manométrica en línea se encuentra en el cuello del transmisor, detrás del alojamiento. La ruta del respiradero es 360° alrededor del transmisor entre el alojamiento y el sensor. -
Página 8: Colocación De Los Interruptores Y Puentes
Marzo 2019 Guía de inicio rápido 3.0 Colocación de los interruptores y puentes 3.1 Seguridad Una vez que se haya configurado el transmisor, se pueden proteger los datos de configuración contra cambios no deseados. Cada transmisor está equipado con un puente de seguridad que puede colocarse en ON para impedir el cambio accidental o deliberado de los datos de configuración. -
Página 9: Conexión Del Cableado Y Encendido
Guía de inicio rápido Marzo 2019 4.0 Conexión del cableado y encendido Siga los pasos que se indican a continuación para cablear el transmisor: 1. Quitar la tapa de la carcasa en el lado de terminales de campo. 2. Conectar los cables de alimentación a los terminales indicados en la etiqueta del bloque de terminales. -
Página 10: Conexión A Tierra Del Cableado De Señal
Marzo 2019 Guía de inicio rápido Figura 7. Cableado A. 1.900 m (6234 ft) máx F. Troncal (según las características del cable) G. Red DP B. Filtro y acondicionador de alimentación H. Cableado de señal integrados I. Ramal C. Terminadores J. -
Página 11: Fuente De Alimentación
Guía de inicio rápido Marzo 2019 Figura 8. Cableado A. Cortar la pantalla y aislarla B. Aislar la pantalla C. Conectar la pantalla a la tierra de la fuente de alimentación 3. Volver a colocar la tapa de la carcasa. Se recomienda apretar la tapa hasta que no haya separación entre esta y la carcasa. -
Página 12: Configuración Básica
Marzo 2019 Guía de inicio rápido 5.0 Configuración básica 5.1 Tareas de configuración Eltransmisor se puede configurar mediante la interfaz local del operador (LOI) — opción código M4 o mediante un maestro clase 2 (basado en DD o DTM ™ ). -
Página 13: Herramientas De Configuración
Guía de inicio rápido Marzo 2019 5.2 Herramientas de configuración Interfaz local del operador (LOI) Si se pide el LOI, se puede utilizar para comisionar el equipo. Para activar el LOI, empujar el botón de configuración ubicado debajo de la etiqueta superior del transmisor. -
Página 14: Integración Del Host
Marzo 2019 Guía de inicio rápido 5.3 Maestro clase 2 Los archivos DD y DTM del Rosemount 2051 PROFIBUS están disponibles en EmersonProcess.com/Rosemount o poniéndose en contacto con un vendedor local. Ver la Tabla 3 para conocer los pasos para configurar el transmisor para medición de presión. -
Página 15: Ajuste Del Transmisor
Guía de inicio rápido Marzo 2019 6.0 Ajuste del transmisor Los dispositivos vienen calibrados de fábrica. Una vez instalado, se recomienda realizar un ajuste del cero en el sensor para eliminar el error debido a la posición de montaje o los efectos de la presión estática. Esto se puede realizar con un ajuste del cero mediante: LOI —... -
Página 16: Certificaciones Del Producto
Marzo 2019 Guía de inicio rápido 7.0 Certificaciones del producto Rev 1.3 7.1 Información sobre directivas europeas Puede encontrar una copia de la Declaración de conformidad CE al final de la guía de inicio rápido. La versión más reciente de la Declaración de conformidad CE se puede encontrar en EmersonProcess.com/Rosemount. - Página 17 Guía de inicio rápido Marzo 2019 I6 Seguridad intrínseca según Canadá Certificado: 2041384 Normas: norma CSA C22.2 N.º 142 - M1987, norma CSA C22.2 N.º 213 - M1987, norma CSA C22.2 N.º 157 - 92, norma CSA C22.2 N.º 213 - M1987, ANSI/ISA 12.27.01 —...
- Página 18 Marzo 2019 Guía de inicio rápido IA ATEX FISCO Certificado: Baseefa08ATEX0129X Marcas: II 1 G Ex ia IIC T4 Ga (—60 °C T +60 °C) Tabla 5. Parámetros de entrada Parámetro FISCO Tensión U 17,5 V Corriente I 380 mA Alimentación P 5,32 W Capacitancia C...
- Página 19 Guía de inicio rápido Marzo 2019 Condiciones especiales para un uso seguro (X): 1. El dispositivo contiene un diafragma de pared delgada. Al instalar el equipo, usarlo y darle mantenimiento, se deberán tener en cuenta las condiciones ambientales a las cuales estará...
- Página 20 Marzo 2019 Guía de inicio rápido Condiciones especiales para un uso seguro (X): 1. Si el equipo tiene instalado un supresor opcional de transientes 90 V, no puede resistir la prueba de aislamiento a 500 V con respecto a tierra; esto debe tenerse en cuenta durante la instalación.
-
Página 21: República Popular China
Guía de inicio rápido Marzo 2019 Condiciones especiales para un uso seguro (X): 1. Si el equipo tiene instalado un supresor opcional de transientes 90 V, no puede resistir la prueba de aislamiento a 500 V con respecto a tierra; esto debe tenerse en cuenta durante la instalación. - Página 22 Marzo 2019 Guía de inicio rápido 3. La conexión a tierra del alojamiento debe ser segura. 4. Durante la instalación, el uso y el mantenimiento del producto, se debe seguir la advertencia “Don't open the cover when the circuit is live” (No abrir la tapa cuando el circuito esté...
-
Página 23: Technical Regulation Customs Union (Eac)
Guía de inicio rápido Marzo 2019 3. Parámetros de equipo intrínsecamente seguro: Parámetro HART Fieldbus/PROFIBUS 30 V 30 V Tensión U Corriente I 200 mA 300 mA Alimentación P 1,3 W Capacitancia C 0,012 μF 0 μF Inductancia L 0 mH 0 mH Nota 1: los parámetros FISCO cumplen con los requisitos para los dispositivos de campo FISCO en GB3836.19-2010. -
Página 24: Combinaciones
Marzo 2019 Guía de inicio rápido 7.10 Combinaciones K1 Combinación de E1, I1, N1 y ND K2 Combinación de E2 e I2 K5 Combinación de E5 e I5 K6 Combinación de E6 e I6 K7 Combinación de E7, I7, N7 y polvo según IECEx Polvo según IECEx Certificado: IECEx BAS 08.0058X Normas: IEC60079-0:2011, IEC60079-31:2008... -
Página 25: Certificaciones Adicionales
Guía de inicio rápido Marzo 2019 7.11 Certificaciones adicionales SBS Aprobación tipo American Bureau of Shipping (ABS) Certificado: 09-HS446883B-3-PDA Uso previsto: Aplicaciones marinas y en mar abierto: medición de la presión manométrica o absoluta de líquidos, gases y vapor. Reglas ABS: Reglas de recipientes de acero 2013 1-1-4/7.7, 1-1-Apéndice 3, 4-8-3/1.7, 4-8-3/13.1 SBV Aprobación tipo Bureau Veritas (BV) - Página 26 Marzo 2019 Guía de inicio rápido Figura 10. Declaración de conformidad EC del modelo Rosemount 2051...
- Página 27 Guía de inicio rápido Marzo 2019...
- Página 28 Marzo 2019 Guía de inicio rápido...
- Página 29 Guía de inicio rápido Marzo 2019...
- Página 30 Marzo 2019 Guía de inicio rápido...
- Página 31 Guía de inicio rápido Marzo 2019...
- Página 32 Marzo 2019 Guía de inicio rápido Rosemount 2051 China RoHS List of Rosemount 2051 Parts with China RoHS Concentration above MCVs / Hazardous Substances Hexavalent Polybrominated Polybrominated Part Name Lead Mercury Cadmium Chromium biphenyls diphenyl ethers (Pb) (Hg) (Cd) (Cr +6) (PBB) (PBDE) Electronics...
