Emerson Rosemount 2120 Manual De Consulta

Emerson Rosemount 2120 Manual De Consulta

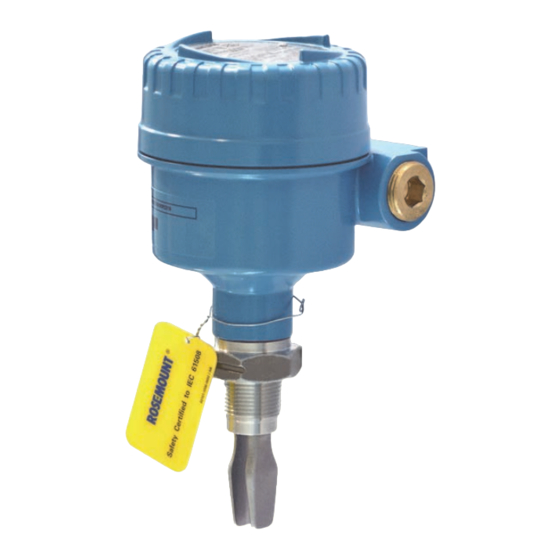

Interruptor de nivel vibratorio
Ocultar thumbs Ver también para Rosemount 2120:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Manual de consulta
00809-0109-4030, Rev CA
Diciembre de 2006
Modelo 2120 de Rosemount
Interruptor de nivel vibratorio
www.rosemount.com
