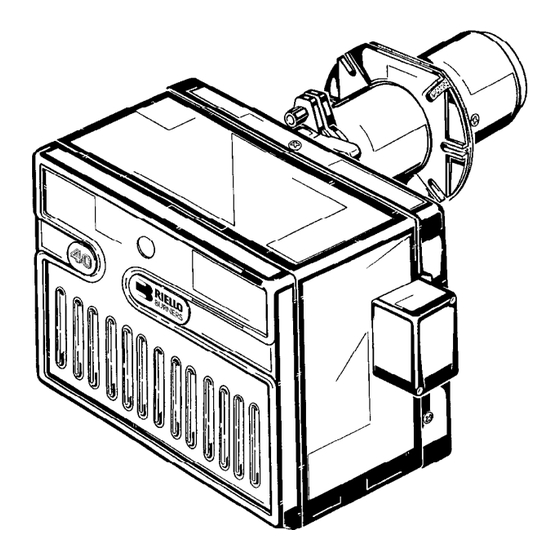

Riello Burners 40 Serie Instrucciones Para La Instalación, Uso Y Mantenimiento
Quemadores de gas de aire soplado
Ocultar thumbs
Ver también para 40 Serie:
Tabla de contenido
Publicidad
Enlaces rápidos
Montage und Bedienungs Anleitung
Manuel d'entretien
Installation, use and maintenance instructions
Instrucciones para la instalación, uso y mantenimiento
Gas-Gebläsebrenner
D
Brûleurs gaz à air soufflé
F
Forced draught gas burners
GB
Quemadores de gas de aire soplado
E
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Funcionamiento de una etapa
CODE - CÓDIGO
3755216
3755217
MODELL - MODELE - MODEL - MODELO
GS5
GS5
TYP - TYPE - TIPO
552T1
552T1
2902420 (4)
Publicidad
Tabla de contenido
Manuales relacionados para Riello Burners 40 Serie
Resumen de contenidos para Riello Burners 40 Serie
- Página 1 Montage und Bedienungs Anleitung Manuel d’entretien Installation, use and maintenance instructions Instrucciones para la instalación, uso y mantenimiento Gas-Gebläsebrenner Brûleurs gaz à air soufflé Forced draught gas burners Quemadores de gas de aire soplado Einstufiger Betrieb Fonctionnement à 1 allure One stage operation Funcionamiento de una etapa CODE - CÓDIGO...
-
Página 2: Quemadores De Gas De Aire Soplado
Quemadores de gas de aire soplado 552T1 3755216 – 3755217 CÓDIGO TIPO CARACTERÍSTICAS TÉCNICAS 18 ÷ 58 kW 15.500 ÷ 50.000 kcal/h Potencia térmica – 8 ÷ 12 kWh/m – 7.000 ÷ 10.340 kcal/m Gas natural (Familia 2) Presión mín. 20 mbar –... -
Página 3: Dimensiones
DIMENSIONES Brida Quemador ø D5065 CÓDIGO – Cabezal de combustión largo a pedido 3755216 3755217 MATERIAL SUMINISTRADO Cantidad Descripción Conector macho de 7 contactos Tornillos y tuercas Junta aislante Tornillo de fijaci ón envolvente Anillo pasacable Bisagra FIJACIÓN A LA CALDERA Separe el cabezal de combustión del resto del que- MONTAJE DE LA BISAGRA mador quitando la tuerca (1) y extraiga el grupo (A). -
Página 4: Campo De Trabajo
CAMPO DE TRABAJO 15.000 20.000 30.000 40.000 50.000 kcal/h D5135 Potencia CALDERAS DE PRUEBA El campo de trabajo se obtuvo en calderas de prueba según las normas DIN 4788 y EN 676 . CALDERAS COMERCIALES La combinación quemador-caldera no presenta problemas si la caldera es conforme a la norma EN 303 y las dimensiones de su cámara de combustión se asemejan a aquellas previstas en la norma EN 676. -
Página 5: Línea De Alimentación Del Gas
LÍNEA DE ALIMENTACIÓN DEL GAS D5050 – Entrada de gas – Válvula manual (a cargo del instalador) – Manómetro con válvula pulsadora (a cargo del instalador) – Filtro – Presóstato de gas – Electroválvula regulación – Electroválvula seguridad M1 – Toma presión entrada rampa –... -
Página 6: Instalación Eléctrica Del Quemador
INSTALACIÓN ELÉCTRICA DEL QUEMADOR (ejecutada en fábrica) Electrodo Sonda de encendido CAJA DE CONTROL 525SE/3 Tierra quemador Motor Marrón Blanco Azul 3 6 5 8 12 4 Negro Presóstato aire Negro Marrón Filtro antidisturbi radio Azul Motor de apertura del registro B4 S3 T2 T1 N D5125 Conector hembra... -
Página 7: Conexiones Eléctricas A La Regleta De Conexiones
CONEXIONES ELÉCTRICAS A LA REGLETA DE CONEXIONES (a cargo del instalador) Conector macho Conector macho de 7 contactos de 6 contactos B4 S3 T2 T1 Negro Gris REG. 1 2 3 1 2 3 N L PE 230V 50Hz D5127 NOTAS –... -
Página 8: Regulación Registro Del Aire
REGULACIÓN REGISTRO DEL AIRE El registro móvil (1), accionado por el motor (2), ase- gura la apertura completa de la boca de aspiración. El caudal de aire se regula con el registro fijo (3) tras haber aflojado los tornillos (4). Una vez lograda la regulación ideal, enrosque com- pletamente los tornillos (4) para que el registro móvil (1) se pueda mover libremente. -
Página 9: Regulación De La Combustión
REGULACIÓN DE LA COMBUSTIÓN Según la Directiva Rendimiento 92/42/CEE, la aplicación del quemador en la caldera, la regula- ción y el ensayo tienen que ser efectuados como indicado en el manual de instrucciones de la misma caldera, incluido el control de la concentración de CO y CO en los humos, su tempera- tura y la temperatura media del agua de la caldera. -
Página 10: Anomalía De Funcionamiento
ANOMALÍAS / SOLUCIÓNES ANOMALÍA POSIBLE CAUSA La sonda de ionización está a masa o no incide en la llama o su El quemador realiza regu- conexión con la caja de control está interrumpida o tiene un de- larmente la preventilación, fecto de aislamiento.
