6600
DESCRIPÇÃO
Os Art. 6601/AU, 660C/AU, 6701/AU são monitores de alta voz da série
6600 utilizáveis em instalações de audio/videoporteiros de DUE FILI
ELVOX (dos fios elvox).
As versões Art. .../F têm as mesmas características e não apresentam di-
ferenças na instalação e programação.
Controles e regulações
Estão fornecidos de série de 8 botões, um para a abertura do trinco, um
para o autoinserção do telefone na instalação mesmo quando não for cha-
mado, um para a conversação, um para o serviço luz das escadas, dois
para as regulações do volume interno do audio e do volume da campai-
nha e dois para a regulação da luminosidade e do tipo de campainha. As
sinalizações luminosas de: chamada excluída, chamadas sem resposta,
serviços não disponíveis e porta/portão aberto, são assinaladas através dos
dois LED's (vermelho e verde) existentes no telefone.
A instalação do telefone de embeber necessita da caixa de embeber art.
6149 ou os suportes Art. R660 (para cartão gessado).
A instalação saliente do telefone (6701) necessita do suporte de fixação à
parede fornecido.

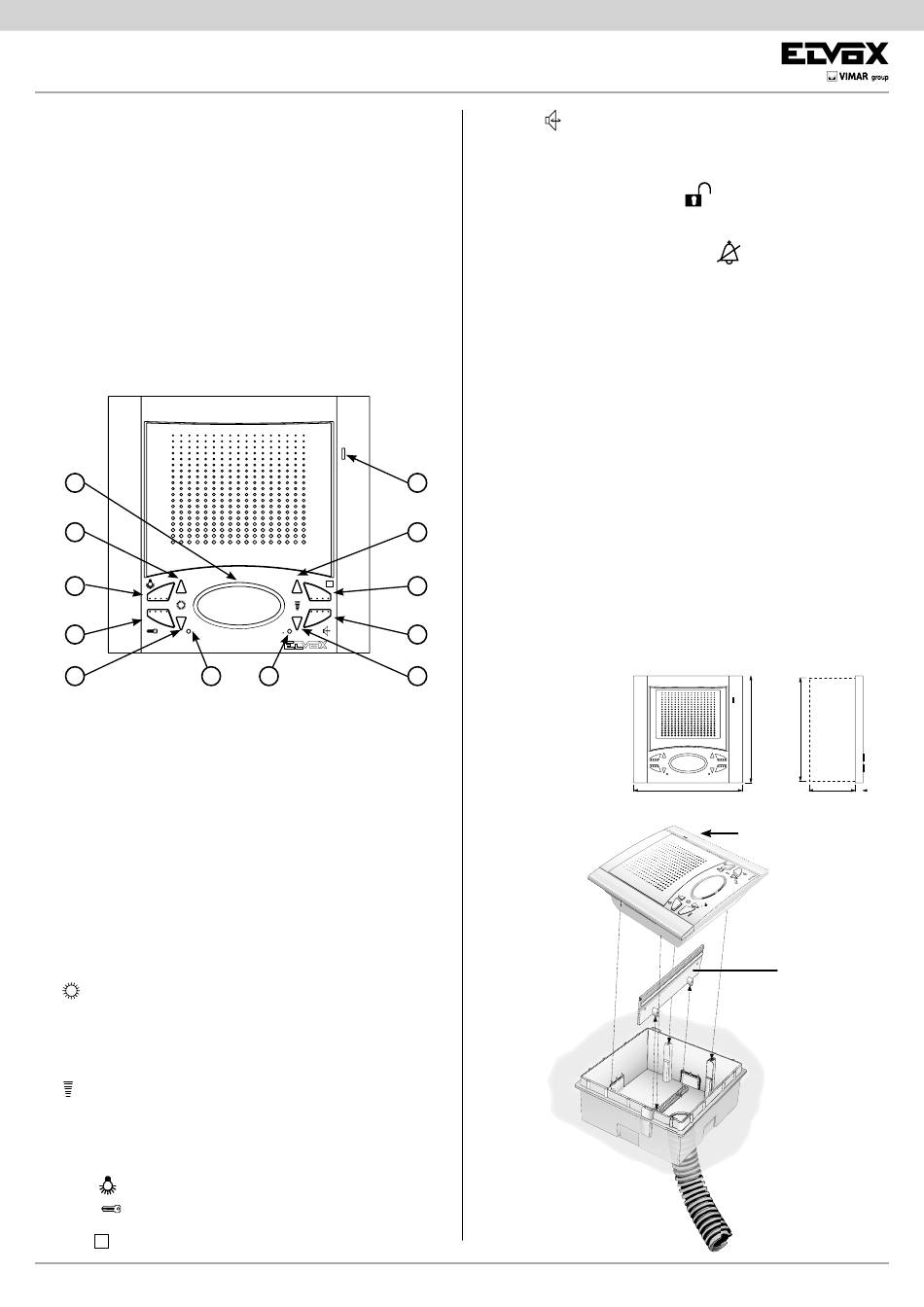

Fig. 1
C
D
F
G
D L
Características técnicas do telefone
- Telefone em ABS.
- Régua de bornes extraível.
- Circuito electrónico em placas intercambiáveis.
- Temperatura de funcionamento de 0° a +40° C.
- Campainha electrónica.
- Entrada para chamada patamar com campainha diferente da chamada
da botoneira.
- Saída para campainha suplementar Art. 860A.
- O cabo BUS fornece a alimentação e transmite os dados.
Controlos e regulações
B) Microfone.
C) Altifalante.
D) Par de botões.
1) Quando o telefone está desligado, os botões permitem a selecção da
melodia só para a chamada do posto externo. Para programar a me-
lodia: manter pressionado durante pelo menos 1 segundo um dos 2
botões, pressionar repetidamente os botões para seleccionar a melodia
pretendida.
E) Par de botões.
1) Em conversação, com o botão "I" pressionado, pressionar os botões "E"
para aumentar ou diminuir o volume do audio interno.
2) Para regular o volume da campainha: manter pressionado durante pelo
menos 1 segundo um dos 2 botões "E", pressionar repetidamente os
botões para aumentar ou diminuir ou excluir o volume da campainha.
F) Botão : para serviço auxiliar, 1° relé do 1° actuador art. 692R.
G) Botão : para a abertura do trinco e termina também a eventual
conversação em curso.
H) Botão : para o autoacendimento do monitor sem ter sido chamado.
22
B
E
H
I
M E
I) Botão para a chamada e/ou o acendimento do monitor e premir
uma vez o botão para activar a fónica. Premindo-lo uma segunda vez
a conversação termina. O LED vermelho permanece aceso por toda a
duração da conversação.
L) Señalización de puerta abierta
el encendido de la señalización (LED verde) indica que la puerta está
abierta (la función es opcional en relación con el tipo de instalación).
M) Sinalização de chamada excluída
quando a campainha está excluída (ver ponto "E") e intermitente
quando existem chamadas recusadas. O LED vermelho também se
mantém aceso durante toda a conversação, isto é, enquanto o áudio
estiver activo.
N.B. Os telefones 6601/AU e 6701/AU dispoêm na parte posterior de
um botão de RESET para a fases de programações, enquanto que nos
videotelefones 660C/AU o botão de RESET fica no fundo da base de mesa.
Todos dispoêm de conectores A-B-C para a estabilização do sinal video.
Régua de bornes de ligação e conectores
+12, CH) Ligação da campainha suplementar.
1, 2) Linha BUS.
E+, E- ) Alimentação suplementar para monitor com alimentador art.
6923.
FP, M) Ligação para botão de chamada do patamar.
INSTALAÇÃO 6601/AU
- Instalar o telefone afastado de fontes luminosas e de calor.
- Embeber a caixa Art. 6149 na parede a uma altura aprox. de 1,40 m do
pavimento.
- Retirar o travessa, em plástico, da caixa (ver part. 1, Fig. 2)
- Ligar a régua de ligação (ver esquema de ligação).
- Fixar o telefone à caixa com os 4 parafusos fornecidos (Fig 2).
- Inserir as máscaras laterais, tendo atenção para que a abertura para o
microfone, seja inserida à direita (Fig. 2).
Versão de
embeber
Fig. 2
:
: acende-se com luz fixa
136
139
mm
59mm
141 mm 10mm
Microfone)
(
Part. 1
