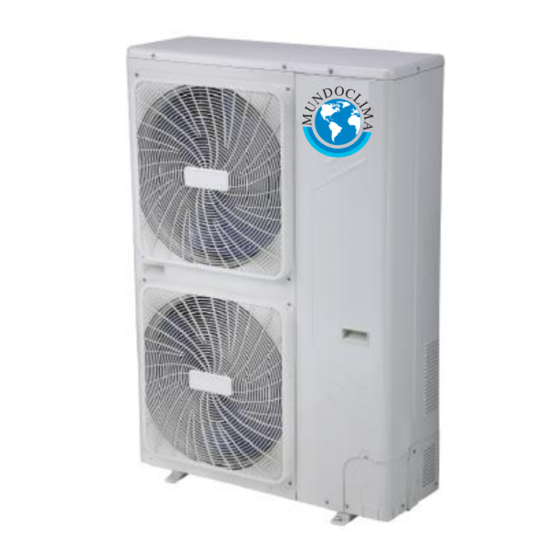

UNIDAD EXTERIOR AEROTHERM V17 Manual de instalación y usuario Le agradecemos que haya adquirido nuestro producto. Antes de usar la unidad, le rogamos lea este manual SO30160 a SO30169 cuidadosamente y consérvelo como referencia futura. Español www.mundoclima.com...
Manual de instalación y usuario Unidad Exterior ÍNDICE PÁG. PRECAUCIÓN ............ 1. PRECAUCIONES ........ 2. ACCESORIOS Y REFRIGERANTE ● Para evitar cargar un refrigerante erróneo y aceite refrigerante, .......... los tamaños de las secciones de conexión de los puertos de 3.
Manual de instalación y usuario Unidad Exterior ● Después de desempacar la unidad, examínela cuidadosamente Herramientas necesarias para la instalación de la unidad: en busca de daños. No instale en un lugar que pueda aumentar Tabla.1-1 la vibración de la unidad. Destornillador Manómetro Agujero (65 mm)
Manual de instalación y usuario Unidad Exterior 4. INFORMACIÓN IMPORTANTE SOBRE EL Asegúrese de que hay suficiente espacio para realizar la instalación. REFRIGERANTE USADO ■ Ajustar al ángulo correcto el lado de salida de aire hacia la dirección del viento. Este producto contiene gases fluorados de efecto invernadero contemplado en el Protocolo de Kyoto.
Manual de instalación y usuario Unidad Exterior 6. INSTALACIÓN DE LA UNIDAD EXTERIOR 6.1 Lugar de instalación Procure mantener la unidad exterior alejada de estas ubicaciones o podría dañarse la máquina. Evite instalar: 1) Hay fugas de gases combustibles 2) En un lugar donde hay mucho aceite (como aceite de motor). 3) En un ambiente marino, cerca de la costa.
Manual de instalación y usuario Unidad Exterior 6.4 Salida de agua 2) Instalación paralela a dos unidades o más. En la parte inferior hay una salida de condensados como >300 se muestra en la figura: >600 >2000 3) Instalación paralela por la parte trasera y delantera Salida de desagü...
Manual de instalación y usuario Unidad Exterior Table 4-2 7. INSTALACIÓN DE TUB. DE REFRIGERANTE Tubo grueso Compruebe si la diferencia de altura entre la unidad interior y exterior, la longitud de la tubería de refrigerante y la cantidad de curvas cumple con los requisitos siguientes: Salida trasera Salida frontal...
Manual de instalación y usuario Unidad Exterior 7.4 Método de conexión 7.5 Sacar la suciedad o el agua de la tubería 1) Asegúrese de que no hay ni suciedad ni agua antes de Unidad exterior Unidad interior conectar la tubería a las unidades exteriores. 2) Lave la tubería con alta presión de nitrógeno, nunca use refrigerante de la unidad exterior.
Manual de instalación y usuario Unidad Exterior 8. CABLEADO ELÉCTRICO Unidad exterior PRECAUCIÓN 3x0.75mm 3x4.0mm (cable apant.) Alimentación 3x6.0mm ● Seleccione la alimentación para la unidad interior y exterior Alimentación 3x2.5mm respectivamente. ● La alimentación tiene un circuito específico con protector de Unidad interior fuga e interruptor manual.
Manual de instalación y usuario Unidad Exterior 8.3 Principales componentes de la caja de control Las imagenes que se muestran a continuación son solo para su referencia. Si hay alguna incongruencia entre la imagen y el producto real, la forma del producto real prevalecerá.
Página 11
Manual de instalación y usuario Unidad Exterior 10~16kW (230V) - Placa Inverter (IPM) Reservado (CN2) 5 Alimentación de la fase U del compresor (U) 10 Puerto de entrada N para Módulo Pfc (VIN-N) Puerto de entrada N para Módulo Ipm (N) 6 Puerto de salida N del Módulo Pfc (N_1) 11 Puerto de entrada P Modelo Floripm (P) Alimentación de la fase W del compresor (W)
Página 12
Manual de instalación y usuario Unidad Exterior 12~16kW (400V) - Placa Filtro 1 Alimentación L3(L3) 7 Alimentación para el cuadro de control principal (CN19) 2 Alimentación L2(L2) 8 Filtrado L1 (L1') 9 Filtrado L2 (L2') 3 Alimentación L1(L1) 10 Filtrado L3 (L3') 4 Alimentación N (N) 11 Cable a tierra (GND_2) 5 Conexión a tierra (GND_1)
Página 13
Manual de instalación y usuario Unidad Exterior 12~16kW (400V) - Placa Principal 4 5.1 5.2 6.1 21 20 Alimentación de la placa principal (CN250) 10 Puerto para valor de expansión eléctrica (CN22) 18 Reservado (CN68) Puerto para el sensor de presión (CN36) 19 Puerto para el Ventilador inferior (CN19) 11 Puerto para alimentación Puerto sensor de temp.
Manual de instalación y usuario Unidad Exterior 9. PRUEBA DE FUNCIONAMIENTO Unidad interior Unidad exterior Haga funcionar la unidad según "los puntos claves para la prueba de funcionamiento" que aparecen en la tapa de la caja eléctrica de control. PRECAUCIÓN ●...
Página 15
Manual de instalación y usuario Unidad Exterior Si hay fugas de refrigerante en la habitación y entra en contacto con el ADVERTENCIA fuego de un quemador, un calentador o una cocina, se puede generar una gas peligroso. Pida a su instalador que le instale la bomba de calor. Una Apague cualquier dispositivo calefactor de combustible, instalación incompleta realizada por su cuenta puede provocar ventile la habitación y póngase en contacto con el...
Manual de instalación y usuario Unidad Exterior NOTA Nunca exponga a los niños pequeños, las plantas o los animales a la corriente de aire. Cuando se activa una protección, se ruega que apague el Esto puede provocar efectos nocivos tanto en los niños interruptor manual y vuelva a encender el equipo después de como en los animales y las plantas.
Manual de instalación y usuario Unidad Exterior 13 CÓDIGOS DE ERROR DE LA UNIDAD EXTERIOR 13.1 Códigos de error Cuando se activa un dispositivo de seguridad, se visualizará un código de error en el panel de control. En la tabla a continuación se puede comprobar la lista de códigos de error y cómo solucionarlos.
Página 18
Manual de instalación y usuario Unidad Exterior Código Descripción Soluciones Compruebe que la unidad está funcionando La velocidad del ventilador es muy baja dentro del rango especificado, contacte a su durante 10 min. en el modo calefacción proveedor local. Vuelva a encender la unidad, si se repite el error El error H6 ha ocurrido 10 veces en 120 min.
Manual de instalación y usuario Unidad Exterior 15. LOCALIZACIÓN DE AVERÍAS 14. LOS SIGUIENTES SÍNTOMAS NO SON AVERÍAS DE LA BOMBA DE CALOR 15.1. Problemas y causas de la bomba de calor Síntoma 1: El sistema no funciona Si se genera uno de estos fallos, apague la unidad, desconéctela y contacte con su proveedor.
Manual de instalación y usuario Unidad Exterior Síntomas Causas Solución Fallo de suministro eléctrico. Espere que se restaure el suministro eléctrico. La unidad está apagada. La unidad no se enciende El fusible del interruptor se ha Encienda el equipo. quemado. Sustituir el fusible La temperatura no está...
