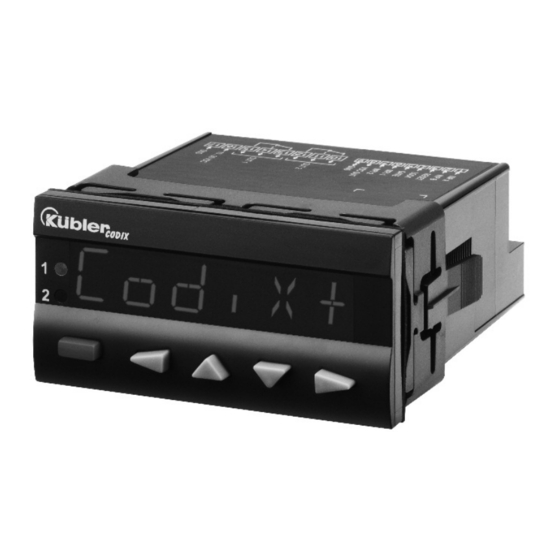

Kübler CODIX 560 Manual Del Usuario

Contador electrónico de preselección con dos preselecciones
Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Elektronischer
CODIX 560
Vorwahlzähler
mit zwei Vorwahlen
Electronic Preset Counter
With two presets
Compteur à présélection
électronique
avec deux présélections
Contatore elettronico
a preselezione
con due preselezioni
Contador electrónico
de preselección
con dos preselecciones

Publicidad

Tabla de contenido
loading

Manuales relacionados para Kübler CODIX 560

Resumen de contenidos para Kübler CODIX 560

  • Página 1 Elektronischer CODIX 560 Vorwahlzähler mit zwei Vorwahlen Electronic Preset Counter With two presets Compteur à présélection électronique avec deux présélections Contatore elettronico a preselezione con due preselezioni Contador electrónico de preselección con dos preselecciones...

  • Página 2: Tabla De Contenido

    Inhaltsverzeichnis (Deutsch ist die Originalfassung.) Vorwort Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Schalttafeleinbau Elektrische Installation Reinigung und Wartung Beschreibung Anzeige/Bedienelemente Eingänge INP A, INP B RESET GATE LOC.INP MPI 1 / MPI 2 Ausgänge Ausgang 1 / Ausgang 2 Aktive Ausgänge Programmierung Einstieg in die Programmierung Anwahl der Hauptmenupunkte...
  • Página 3 11.4 Zeitzähler 11.5 Signal- und Steuereingänge 11.6 Ausgänge 11.7 Spannungsversorgung 11.8 Sensorversorgungsspannung 11.9 Klimatische Bedingungen 11.10 EMV 11.11 Gerätesicherheit 11.12 Mechanische Daten 11.13 Anschlüsse 12 Lieferumfang 13 Bestellschlüssel 14 Frequenzen (typ.) 14.1 Impulszähler 14.2 Frequenzzähler 15 Eingangsarten Impulszählung 16 Eingangsarten Zeitmessung 17 Eingangsarten Frequenzzähler 18 Ausgangsoperationen 19 Hilfstexte...

  • Página 4: Vorwort

    Jeder darüber hinausgehende Gebrauch gilt als nicht Vorwort bestimmungsgemäß. Der Einsatzbereich dieses Geräts liegt in industriellen Prozessen und Lesen Sie vor der Montage und der Steuerungen von Fertigungsstraßen der Metall-, Inbetriebnahme diese Bedienungs- Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie anleitung aufmerksam und vollständig u.ä..

  • Página 5: Elektrische Installation

    Elektrische Installation Überprüfen Sie vor der Inbetriebnahme den korrekten und festen Sitz der Leitungen. Nicht Trennen Sie vor Installations- oder benutzte Schraubklemmen müssen bis zum Wartungsarbeiten das Gerät von allen Anschlag eingeschraubt werden damit sich diese Spannungsquellen und stellen Sie nicht lösen und verlieren.

  • Página 6: Beschreibung

    Beschreibung Eingänge 6-stellige 14-Segment-LED-Anzeige, 14 mm INP A, INP B Hilfstextanzeige Vorwahlzähler mit zwei Relaisausgänge Signaleingänge: Funktion je nach Betriebsart. Max. Einstellung der Vorwahlen über die Fronttaste Frequenz 60 kHz, kann im Programmiermenu auf oder über die Teach-Funktion 30 Hz bedämpft werden. Impulszähler: Zähleingänge Stufen- oder Schleppvorwahl...

  • Página 7: Programmierung

    Programmierung ENTER-Taste betätigen. Die neue Einstellung wird wieder Einstieg in die Programmierung blinkend angezeigt. Taste AUF und Taste AB für 3 s gleichzeitig drücken Einstellen von Zahlenwerten In der Anzeige erscheint im Wechsel die Sicherheitsabfrage ENTER-Taste betätigen. Mit der ENTER-Taste kann die Mit der Taste RECHTS oder Programmierung wieder Taste LINKS Dekade wählen.

  • Página 8: Programmiermenu

    Programmiermenu maximale Zählfrequenz auf ca. 30 Hz bedämpft Werkseinstellungen sind grau hinterlegt (zur Ansteuerung mit mechanischen Kontakten) 7.8.1 Spracheinstellung Zähleingangsart (siehe auch unter 15.) Untermenu Spracheinstellung Zählung/Richtungssteuerung Hilfstext INP A: Zähleingang Hilfstext ein INP B: Zählrichtungseingang Hilfstext aus Differenzzählung [A – B] INP A: Zähleingang add INP B: Zähleingang sub Spracheinstellung für Hilfstext...
  • Página 9 Beim Aktivieren des MPI- Ausgang 2 (Wischsignal) aktiv Eingangs wird der Vorwahlzähler bei Hauptzähler = Vorwahlwert 2 auf den Wert vom Parameter Automatischer Reset auf Null bei SETPT gesetzt. (Siehe auch 8.3) Hauptzähler = Vorwahlwert 2 Batchzähler zählt die Anzahl der automatischen Wiederholungen Verriegelungseingang von Vorwahl 2...

  • Página 10: Tacho/Frequenzzähler

    Gesamtsummenzähler < Null keine Rückstellung möglich Manueller Reset setzt beide (Reset-Taste und Reset-Eingang Zähler auf die Vorwahlwerte gesperrt) Elektrischer Reset setzt nur nur elektrische Rückstellung Hauptzähler auf Vorwahlwert 2 möglich (Reset-Eingang) Schleppvorwahlbetrieb nur manuelle Rückstellung Vorwahl1 wird bei Veränderung möglich (Reset-Taste) des Vorwahlwerts 2 automatisch nachgezogen.

  • Página 11: Zeitzähler

    Summenmessung [A + B] Die Einstellung < 01.0000 wird INP A: Frequenzeingang A nicht übernommen INP B: Frequenzeingang B Anzeigemode Frequenzmessung mit Umrechnung und Anzeige der Richtungserkennung [Quad] Frequenz / Geschwindigkeit in INP A: Frequenzeingang 0° INP B: Frequenzeingang 90° Umrechnung und Anzeige der Ratiomessung [A / B] Frequenz / Geschwindigkeit in...
  • Página 12 Filter für Signaleingänge INP A Verriegelungseingang und INP B Beim Aktivieren des Lock- bei elektronischer Ansteuerung Eingangs ist die Programmierung der Signaleingänge gesperrt. bei mechanischer Ansteuerung Beim Aktivieren des Lock- der Signaleingänge (zur Eingangs ist die Einstellung der Ansteuerung mit mechanischen Vorwahlwerte gesperrt.
  • Página 13 > Vorwahl 1 nachgezogen. Manueller Reset setzt beide Reset auf Null Zähler auf Null Vorwahl 1 relativ zu Vorwahl 2 Elektrischer Reset setzt nur Hauptzähler auf Null Schleppvorwahlbetrieb mit Subtrahierende Zählung mit automatischem Reset automatischem Reset und Vorwahl1 wird bei Veränderung Batchzähler des Vorwahlwerts 2 automatisch Ausgang 2 (Wischsignal) aktiv...
  • Página 14 möglich (Reset-Eingang) passiv. (Deaktivierung nur in negativer Richtung). nur manuelle Rückstellung möglich (Reset-Taste) add. Ausgangsoperationen: Wischsignal am Ausgang1, wird bei positiver Richtung und Elektrische Rückstellung: Zählerstand > Vorwahl 1 aktiv Setzt immer nur den Hauptzähler zurück. und anschließend bei negativer Richtung und Zählerstand <...

  • Página 15: Betrieb

    Wischsignal am Ausgang 2, wird Betrieb bei Zählerstand < Null aktiv (Aktivierung nur in negative Anzeige im Betrieb umschalten Richtung) Durch einmaliges Betätigen der add. Ausgangsoperationen: Taste AB bzw. Taste AUF wird Wischsignal am Ausgang2, wird für 2 s die Bezeichnung der bei Zählerstand >...

  • Página 16: Teach-Funktion

    8.2.2 Teach-Funktion Voreingestellte Parametersätze Hinweis Es sind drei Parametersätze fest 1. Im Programmiermenu MPI-Eingang 1 oder MPI- hinterlegt, die bei Bedarf angepasst Eingang 2 (MP.INP.1 / MP.INP.2) auf TEACH werden können. Bei jedem Bestätigen der programmieren Parametersätze werden alle Parameter 2.

  • Página 17: Tabelle Parametersätze

    8.4.4 Tabelle Parametersätze 10.1 Signal- und Steuereingänge P.SET1 P.SET2 P.SET3 Nr Bennennung Funktion HLP.TXT. INP A Signaleingang A SL.LANG. INP B Signaleingang B FUNCT COUNT COUNT COUNT RESET Rücksetzeingang INP.POL. LOCK Tastaturverriegelung FILTER GATE Toreingang COUNT CNT.DIR UP.DN QUAD MPI 1 Benutzereingang 1 MP.INP.1 LATCH...

  • Página 18: Tacho/Frequenzzähler

    11.3 Tacho/Frequenzzähler 11.7 Spannungsversorgung Frequenzbereich 0,01 Hz bis 65 kHz (siehe AC-Versorgung: 100 ... 240 V AC / max. 11 VA unter 14. Frequenz typ.) 50/ 60 Hz, Toleranz ± 10% Absicherung extern: T 0,1 A Messprinzip 76.3 Hz Periodendauer DC-Versorgung: 10 ...

  • Página 19: Anschlüsse

    EN 60068-2-6 30 min in jede Richtung DC-Versorgung 12V typ.Low typ. High 10 V Schockfestigkeit: DC-Versorgung 24V typ.Low 2,5 V EN 60068-2-27 100G / XYZ typ. High 22 V 3 mal in jede Richtung EN 60068-2-29 10G / 6 ms/ XYZ AddAr AddTot 2000 mal in jede Richtung...

  • Página 20: Eingangsarten Impulszählung

    15 Eingangsarten Impulszählung Funktion Diagramm PNP: Zählung bei steigender Flanke NPN: Zählung bei fallender Hinweis: Wenn GATE-Eingang aktiv keine Zählung Flanke P = Preset (Vorwahlwert) CNT.DIR Inp A: Zähleingang Inp B: Zählrichtung Add: Anzeige 0 --> Vorwahl Sub: Anzeige Vorwahl -> 0 UP.DN Inp A: Zähleingang add Inp B: Zähleingang sub...
  • Página 21 Funktion Diagramm PNP: Zählung bei steigender Flanke NPN: Zählung bei fallender Hinweis: Wenn GATE-Eingang aktiv keine Zählung Flanke QUAD4 A 90° B Inp A: Zähleingang Zählung bei steigender und fallender Flanke Inp B: Zähleingang Zählung bei steigender und fallender Flanke, Umkehr der Richtung Add: Anzeige 0 -->...

  • Página 22: Eingangsarten Zeitmessung

    16 Eingangsarten Zeitmessung Funktion Diagramm PNP: Zählung bei steigender Flanke NPN: Zählung bei fallender Flanke INA.INB Inp A: Start Inp B: Stop Add: Anzeige 0 --> Vorwahl Sub: Anzeige Vorwahl -> 0 INB.INB Inp A: ohne Funktion Inp B: Start / Stop Add: Anzeige 0 -->...

  • Página 23: Eingangsarten Frequenzzähler

    17 Eingangsarten Frequenzzähler Funktion Diagramm PNP: Zählung bei steigender Flanke NPN: Zählung bei fallender Flanke Inp A: Frequenzeingang Inp B: ohne Funktion A - B Inp A: Frequenzeingang 1 Inp B: Frequenzeingang 2 Formel: A - B A + B Inp A: Frequenzeingang 1 Inp B: Frequenzeingang 2 Formel:...

  • Página 24: Ausgangsoperationen

    18 Ausgangsoperationen Mode Diagramm Mode Diagramm Nur im Mode Zusätzlich im Mode ADD.AR SUB.AR ADD.BAT SUB.BAT ADD.TOT SUB.TOT Seite 24 www.kuebler.com...
  • Página 25 Mode Diagramm TRAIL TR.AR www.kuebler.com Seite 25...

  • Página 26: Hilfstexte

    19 Hilfstexte PROG. KEINE PROGRAMMIERUNG PROG. PROGRAMMIERUNG STARTEN LANGU. HAUPTMENUE SPRACHE AUSWAEHLEN HLP.TXT. HILFSTEXTE EIN SL.LANG. DEUTSCH SL.LANG. ENGLISH FUNCT. HAUPTMENUE GRUNDFUNKTION FUNCT. COUNT FUNKTION IMPULSZAEHLER FUNCT. TIMER FUNKTION ZEITZAEHLER FUNCT. TACHO FUNKTION FREQUENZZÄHLER / TACHOMETER INPUT HAUPTMENUE EINGAENGE INP.POL. EINGANGSPOLARITAET PNP INP.POL.
  • Página 27 MODE SUB.AR MODE SUBTRAHIEREND MIT AUTO RESET MODE SUB.BAT MODE SUBTRAHIEREND MIT AUTO RESET + BATCHZAEHLER MODE SUB.TOT MODE SUBTRAHIEREND MIT AUTO RESET + GESAMTSUMMENZAEHLER CONFIG. HAUPTMENUE ANZEIGEKONFIGURATION FACTOR MULTIPLIKATIONSFAKTOR DIVISO. DIVISIONSFAKTOR T.MODE ZEITBEREICH SEKUNDEN T.MODE ZEITBEREICH MINUTEN T.MODE HOUR ZEITBEREICH STUNDEN T.MODE HH.MM.SS ZEITBEREICH HH.MM.SS...

  • Página 28: Maßbilder

    20 Maßbilder Maße in mm [inch] Rückansicht: Schalttafelausschnitt: +0.8 +0.031 [3.622 Seite 28 www.kuebler.com...
  • Página 29 Elektronischer CODIX 560 Vorwahlzähler mit zwei Vorwahlen Electronic Preset Counter With two presets Compteur à présélection électronique avec deux présélections Contatore elettronico a preselezione con due preselezioni Contador electrónico de preselección con dos preselecciones...
  • Página 30 Table of Contents (German is the original version.) Preface Safety instructions and Warnings Use according to the intended purpose Mounting in a control panel Electrical Installation Cleaning and maintenance Description Display/Operating elements Inputs INP A, INP B RESET GATE LOC.INP MPI 1 / MPI 2 Outputs Output 1 / Output 2...
  • Página 31 11.4 Timer 11.5 Signal and Control Inputs 11.6 Outputs 11.7 Supply Voltage 11.8 Sensor Supply Voltage 11.9 Climatic Conditions 11.10 EMC 11.11 Device Safety 11.12 Mechanical Data 11.13 Connections 12 Scope of Delivery 13 Ordering Codes 14 Frequencies (typical) 14.1 Pulse Counter 14.2 Frequency Meter 15 Input modes: Pulse counting 16 Input modes: Timing...

  • Página 32: Preface

    presets. Use for any purpose over and beyond this will Preface be deemed as not in accordance with its intended purpose and thus not complying with the Please read this instruction manual requirements. entirely and carefully before installation The application area for this device lies in industrial and start-up.

  • Página 33: Electrical Installation

    Electrical Installation The device has been designed for overvoltage category II. If higher transient voltages cannot be The device must be disconnected from excluded, additional protection measures must be any power supply prior to any taken in order to limit the overvoltage to the installation or maintenance work.

  • Página 34: Display/Operating Elements

    Input modes: value 2 (‘Sub’ output operations). The reset input Pulse counter: cnt.dir, up.dn, up.up, quad, quad2, can be inhibited in the programming menu. quad4, A/B, (A-B)/Ax100% Pulse counter: RESET input Frequency meter: A, A – B, A + B, quad, A/B, Frequency meter: no function (A-B)/Ax100%...

  • Página 35: Selecting The Main Menus

    Enter the main menu by pressing Change the count value using the ENTER key the UP key or the DOWN key. The first menu item in the main Press the ENTER key. menu appears in the display The new setting is again displayed flashing.

  • Página 36: Setting The Basic Function

    Select language for Help Text Totalising [A + B] INP A: count input add English INP B: count input add German (Deutsch) Quadrature input INP A: count input 0° When ‘Help Text ON’ is selected, a INP B: count input 90° running text in English or German Quadrature with pulse automatically appears after 3 sec.
  • Página 37 When the Lock input is activated, Electrical reset sets only the the setting of the preset values main counter to zero. and the programming are both Count mode SUBTRACTING inhibited. with automatic reset and Batch counter 7.8.3.2 Submenu for Output operations Output 2 (timed signal) active when main counter = zero Submenu for determining the...

  • Página 38: Tacho/Frequency Meter

    When preset 2 is changed then Electrical Reset: preset 1 automatically tracks it. Always resets only the main counter. Reset to zero. Automatic reset to zero when Manual Reset: main counter = preset value 2. Resets the main counter (ACTUAL) and Preset 1 relative to Preset 2 auxiliary counters (BATCH or TOTAL), if the value of the main counter or the value of an...

  • Página 39: Timer

    INP A: Frequency input A Decimal point setting INP B: Frequency input B (determines the resolution) no decimal place Percentage differential 1 decimal place measurement [(A-B) / A in %] 0.00 2 decimal places INP A: Frequency input A 0.000 3 decimal places INP B: Frequency input B Moving average...
  • Página 40 Input mode Time measurement 7.8.5.2 Submenu for output operations (see also under 16.) Submenu for determining the operation of the outputs Start: Edge to INP A Stop: Edge to INP B Output operation Start: 1. Edge to INP B (See also under 18.) Stop: 2.
  • Página 41 main counter = zero main counter = preset value 2. Batch counter counts the number Preset 1 relative to Preset 2 of automatic repetitions of preset 7.8.5.3 Submenu for configuration Output 1 active when batch Submenu for matching the input counter >...
  • Página 42 7.8.5.5 Submenu for Preset 1 with positive direction and when count > Preset 1 Submenu Preset 1 ADD mode output operations: timed signal at Output1, Preset 1 ON/OFF becomes passive with positive Preset 1 ON direction and when count > Preset 1 and subsequently Preset 1 OFF and no function passive with negative direction...

  • Página 43: Operation

    becomes passive when count < Operation zero (Deactivation only in negative direction). Switching the display during ADD mode output operations: operation timed signal at Output 2, Pressing the DOWN key or the becomes active with positive UP key once causes the name of direction and when count >...

  • Página 44: Teach Function

    8.2.2 Teach Function Default Parameters Note: Three default parameter sets have 1. In the programming menu, programme MPI been permanently stored; these can be input 1 or MPI input 2 (MP.INP.1 / MP.INP.2) adapted as required. With each to TEACH acknowledgment of the parameter sets, all 2.

  • Página 45: Parameter Set Table

    8.4.4 Parameter Set Table 10.1 Signal and Control Inputs P.SET1 P.SET2 P.SET3 N° Designation Function HLP.TXT. INP A Signal input A SL.LANG. INP B Signal input B FUNCT COUNT COUNT COUNT RESET Reset input INP.POL. LOCK Keypad lock FILTER GATE Gate input COUNT CNT.DIR...

  • Página 46: Timer

    11.7 Supply Voltage Measuring principle 76.3 Hz Time interval (Period measurement) AC supply: 100 ... 240 V AC / max. 11 VA > 76.3 Hz Gate time 50/ 60 Hz, Tolerance ± 10% Gate time approx. 13.1 ms ext. fuse protection: T 0.1 A Measuring error <...

  • Página 47: Connections

    11.13 Connections AddAr AddTot SubAr SubTot Supply voltage and outputs: Plug-in screw terminal, 8-pin, RM5.00 Trail AddBat Core cross - section, max. 2.5 mm² SubBat TrailAr Signal and control inputs: Cnt.Dir 55 kHz 2.6 kHz 2.5 kHz Plug-in screw terminal, 9-pin, RM 3.50 Core cross - section, max.

  • Página 48: Input Modes: Pulse Counting

    15 Input modes: Pulse counting Function Diagram PNP: Count on rising edge NPN: Count on falling edge Note: No counting when GATE input is active P = Preset CNT.DIR Inp A: Count input Inp B: Count direction Add: Display 0 --> Preset Sub: Display Preset ->...
  • Página 49 Function Diagram PNP: Count on rising edge NPN: Count on falling edge Note: No counting when GATE input is active QUAD4 A 90° B Inp A: Count input Count on rising and on falling edges Inp B: Count input Count on rising and on falling edges, Reverse direction Add: Display 0 -->...

  • Página 50: Input Modes: Timing

    16 Input modes: Timing Function Diagram PNP: Count on rising edge NPN: Count on falling edge INA.INB Inp A: Start Inp B: Stop Add: Display 0 --> Preset Sub: Display Preset -> 0 INB.INB Inp A: no function Inp B: Start/Stop Add: Display 0 -->...

  • Página 51: Input Modes: Frequency Meter

    17 Input modes: Frequency meter Function Diagram PNP: Count on rising edge NPN: Count on falling edge Inp A: Frequency input Inp B: no function A - B Inp A: Frequency input 1 Inp B: Frequency input 2 Formula: A - B A + B Inp A: Frequency input 1 Inp B: Frequency input 2...

  • Página 52: Output Operations

    18 Output operations Mode Diagram Mode Diagram Only in mode Additionally in mode ADD.AR SUB.AR ADD.BAT SUB.BAT ADD.TOT SUB.TOT Page 24 www.kuebler.com...
  • Página 53 Mode Diagram TRAIL TR.AR www.kuebler.com Page 25...

  • Página 54: Help Texts

    19 Help Texts PROG. NO PROGRAMMING PROG. START PROGRAMMING LANGU. MAIN MENU SELECT LANGUAGE HLP.TXT. HELPTEXT ON SL.LANG. DEUTSCH SL.LANG. ENGLISH FUNCT. MAIN MENU BASIC FUNCTION FUNCT. COUNT BASIC FUNCTION COUNTER FUNCT. TIMER BASIC FUNCTION TIMER FUNCT. TACHO BASIC FUNCTION TACHOMETER/FREQUENCY METER INPUT MAIN MENU INPUTS INP.POL.
  • Página 55 MODE SUB.AR MODE SUBTRACTING WITH AUTOMATIC RESET MODE SUB.BAT MODE SUBTRACTING WITH AUTOMATIC RESET + BATCH COUNTER MODE SUB.TOT MODE SUBTRACTING WITH AUTOMATC RESET + TOTAL COUNTER CONFIG. MAIN MENU CONFIGURATION FACTOR MULTIPLICATION FACTOR DIVISO. DIVISION FACTOR T.MODE TIME RANGE SECONDS T.MODE TIME RANGE MINUTES T.MODE...

  • Página 56: Dimensional Drawings

    20 Dimensional Drawings Dimensions in mm [inch] Rear view: Panel cut-out: +0.8 +0.031 [3.622 Page 28 www.kuebler.com...
  • Página 57 Elektronischer CODIX 560 Vorwahlzähler mit zwei Vorwahlen Electronic Preset Counter with two presets Compteur à présélection électronique avec deux présélections Contatore elettronico a preselezione con due preselezioni Contador electrónico de preselección con dos preselecciones...
  • Página 58 Sommaire (La version allemande constitue la version originale.) Introduction Instructions de sécurité et avertissements Utilisation conforme Montage encastré Installation électrique Nettoyage et entretien Description Affichage/Commandes Entrées INP A, INP B RESET GATE LOC.INP MPI 1 / MPI 2 Sorties Sortie 1 / Sortie 2 Sorties actives Programmation Appel du mode Programmation...
  • Página 59 11.4 Compteur horaire 11.5 Entrées de signal et de commande 11.6 Sorties 11.7 Tension d’alimentation 11.8 Alimentation en tension pour un capteur 11.9 Conditions climatiques 11.10 CEM 11.11 Sécurité de l’appareil 11.12 Caractéristiques mécaniques 11.13 Raccordements 12 Etendue de la livraison 13 Référence de commande 14 Fréquences (typiques) 14.1 Compteur d’impulsions...

  • Página 60: Introduction

    max., et offre de nombreux modes opératoires diffé- Introduction rents. Le compteur à présélection utilise dans le même temps des présélections programmées. Toute Lisez entièrement et attentivement ces autre utilisation est considérée comme non conforme instructions d’utilisation avant le montage à...

  • Página 61: Installation Électrique

    Les vis des bornes inutilisées doivent être vissées Installation électrique à fond et serrées afin qu’elles ne puissent pas se Avant tout travail d’installation ou de desserrer et se perdre. maintenance, déconnecter l’appareil de L’appareil a été conçu pour la catégorie de sur- toutes les sources d’alimentation et tension II.

  • Página 62: Affichage/Commandes

    Compteur à présélection, compteur de lots ou Entrées totalisateur Fonction de repositionnement pour les compteurs INP A, INP B d’impulsions et horaire Entrées de signal : fonction suivant le mode opéra- Facteurs de multiplication et de division toire. Fréquence max. 60 kHz, atténuable à 30 Hz Formation de valeur moyenne et temporisation au dans le menu de programmation.

  • Página 63: Programmation

    Programmation Modifier la valeur du paramètre à l’aide des touches HAUT ou BAS. Appel du mode Programmation Presser en même temps les Presser la touche ENTER. touches HAUT et BAS pendant 3 Le nouveau réglage s’affiche en clignotant. L'appareil affiche alternativement la demande de confirmation Réglage de valeurs numériques La touche ENTER permet de...

  • Página 64: Menu De Programmation

    La fin de la programmation par END.PRG. Polarité d’entrée YES repositionne les compteurs. PNP : commutation positive Aucune impulsion de comptage, fréquence commune pour toutes les entrées ou temps n’est compté pendant la pro- NPN : commutation à 0 V grammation.
  • Página 65 Le compteur à présélection con- Sortie 2 (signal fugitif) active tinue de compter en interne. lorsque compteur = 0 Repositionnement automatique à La valeur de comptage courante la présélection 2 lorsque est prise en compte comme nou- compteur = 0 velle valeur pour la présélection Repositionnement à...

  • Página 66: Tachymètre/Fréquencemètre

    Le Reset manuel repositionne les Facteur de division deux compteurs à zéro Réglable de 01.0000 à 99.9999 . Le Reset électrique ne reposi- Un réglage < 01.0000 n’est pas tionne que le compteur principal accepté à zéro Réglage du point décimal (affichage uniquement) pas de décimale 1 décimale...
  • Página 67 commande Entrée de verrouillage La programmation est interdite Polarité d’entrée lorsque l’entrée Lock est activée. Le réglage des valeurs des pré- PnP : commutation positive sélections est interdit lorsque commune pour toutes les entrées l’entrée Lock est activée. nPn : commutation à 0V Le réglage des valeurs des pré- commune pour toutes les entrées sélections et la programmation...

  • Página 68: Compteur Horaire

    l’attente après le dernier flanc va- lui-ci. lide avant que l’affichage INP A et INP B sont sans fonction. n’indique zéro. En AUTO, pas d’opérations de sortie avec répétition automatique. 7.8.4.3 Présélection 1 Voir la suite au paragraphe 7.9.5.5 Entrée utilisateur 1 7.8.4.4 Présélection 2 Entrée utilisateur 2 Voir la suite au paragraphe 7.9.5.6...
  • Página 69 Sortie 2 (signal fugitif) active lorsque compteur principal = lorsque compteur = présélection 2 présélection 2 Repositionnement automatique à Repositionnement automatique à zéro lorsque compteur = présé- zéro lorsque compteur principal = lection 2 présélection 2 Repositionnement à zéro Le totalisateur compte toutes les impulsions de comptage du Comptage soustrayant avec compteur principal...
  • Página 70 activée/désactivée Unité de temps Présélection 1 activée Secondes Présélection 1 désactivée et Le réglage du point décimal dé- sans fonction termine la résolution Minutes Signal de sortie Le réglage du point décimal dé- Opérations de sortie additionn. : termine la résolution Signal permanent à...

  • Página 71: Utilisation

    Opérations de sortie additionn. : Opérations de sortie additionn. : Signal fugitif à la sortie 1, désac- Signal fugitif à la sortie 2, activé tivé dans la direction positive et dans la direction positive et lors- lorsque compteur > présélection que compteur >...

  • Página 72: Réglage Des Présélections

    tion. Après ces 2 s, la valeur cor- Voir aussi 9. Messages d’erreur respondante à la fonction sélec- tionnée s’affiche. La valeur de la présélection peut ensuite être modifiée à l’aide des touches des Compteur principal décades. Si le réglage des présélections Compteur de lots est interdit (voir la note du par.

  • Página 73: Appel Du Réglage Par Défaut

    8.4.1 Appel du réglage par défaut P.SET1 P.SET2 P.SET3 Presser simultanément les FILTER touches GAUCHE et DROITE COUNT CNT.DIR UP.DN QUAD pendant 3 s MP.INP.1 LATCH LATCH L'appareil affiche alternativement MP.INP.2 TEACH TEACH la demande de confirmation LOC.INP. PROG PROG PROG La touche ENTER permet de MODE...

  • Página 74: Alimentation En Tension Et Sorties

    11.3 Tachymètre/Fréquencemètre Nr Désignation Fonction Plage de fréquences 0,01 Hz à 65 kHz (voir 14. INP B Entrée de signal B fréquences typiques) RESET Entrée de Principe de mesure 76.3 Hz durée de période repositionnement > 76.3 Hz temps de porte LOCK Verrouillage des touches temps de porte env.

  • Página 75: Tension D'alimentation

    Ne dépasser en aucun cas les valeurs maxi- 11.12 Caractéristiques mécaniques males ! Boîtier : Boîtier à encastrer selon DIN 43 700, RAL 7021 Durée de vie mécanique (commutations) 20x10 Dimensions : 96 x 48 x 102 mm Nombre de commutations - 3 A/250 V AC 5x10 Découpe d’encastrement : Nombre de commutations - 3 A/30 V DC...

  • Página 76: Compteur D'impulsions

    Niveau de commutation pour alimentation AC : Alimentation DC 12V typ. Bas Niveau HTL Bas : 0 .. 4 VDC typ. Haut 10 V Haut : 12 .. 30 VDC Alimentation DC 24V typ. Bas 2,5 V Niveau 4…30 V DC Bas : 0 ..

  • Página 77: Types D'entrée - Comptage D'impulsions

    15 Types d’entrée – Comptage d’impulsions Fonction Diagramme PnP : comptage sur le flanc montant nPn : comptage sur le flanc Nota : pas de comptage lorsque l’entrée GATE est active descendant P = Preset (Présélection) CNT.DIR Inp A : Entrée de comptage Inp B : Sens de comptage Add.
  • Página 78 Fonction Diagramme PnP : comptage sur le flanc montant nPn : comptage sur le flanc Nota : pas de comptage lorsque l’entrée GATE est active descendant QUAD4 A 90° B Inp A : Entrée de comptage Comptage sur flanc mon- tant et sur flanc descendant Inp B : Entrée de comptage Comptage sur flanc mon-...

  • Página 79: Types D'entrée - Mesure De Temps

    16 Types d’entrée - mesure de temps Fonction Diagramme PnP : comptage sur le flanc montant nPn : comptage sur le flanc descendant INA.INB Inp A : Marche Inp B : Arrêt Add : Affichage 0 -> Présél. Sub : Affichage Présél -> 0 INB.INB Inp A : Sans fonction Inp B : Marche/Arrêt...

  • Página 80: Types D'entrée - Fréquencemètre

    17 Types d’entrée - Fréquencemètre Fonction Diagramme PnP : comptage sur le flanc montant nPn : comptage sur le flanc descendant Inp A : Entrée de fréquence Inp B : Sans fonction A - B Inp A : Entrée de fréquence Inp B : Entrée de fréquence Formule : A - B...

  • Página 81: Opérations De Sortie

    18 Opérations de sortie Mode Diagramme Mode Diagramme Uniquement en mode En plus en mode ADD.AR SUB.AR ADD.BAT SUB.BAT ADD.TOT SUB.TOT www.kuebler.com Page 25...
  • Página 82 Mode Diagramme TRAIL TR.AR Page 26 www.kuebler.com...

  • Página 83: Messages D'aide

    19 Messages d’aide PROG. PAS DE PROGRAMMATION PROG. DEBUT DE LA PROGRAMMATION LANGU. MENU PRINCIPAL - SELECTION DE LA LANGUE HLP.TXT. ACTIVATION DES MESSAGES DE L'AIDE SL.LANG. ALLEMAND SL.LANG. ANGLAIS FUNCT. MENU PRINCIPAL - FONCTION DE BASE FUNCT. COUNT FONCTION DE BASE COMPTEUR FUNCT.
  • Página 84 MODE SUB.AR MODE SOUSTRAYANT AVEC REPOSITIONNEMENTT AUTOMATIQUE MODE SUB.BAT MODE SOUSTRAYANT AVEC REPOSITIONNEMENTT AUTOMATIQUE+ COMPTEUR DE LOTS MODE SUB.TOT MODE ADDITIONNANT AVEC REPOSITIONNEMENTT AUTOMATIQUE + TOTALISATEUR CONFIG. MENU PRINCIPAL - CONFIGURATION FACTOR FACTEUR DE MULTIPLICATION DIVISO. FACTEUR DE DIVISION T.MODE UNITE DE TEMPS SECONDES T.MODE UNITE DE TEMPS MINUTES...

  • Página 85: Dimensions

    20 Dimensions Cotes en mm [pouces] Vue de l'arrière Découpe d’encastrement: +0.8 +0.031 [3.622 www.kuebler.com Page 29...
  • Página 87 Elektronischer CODIX 560 Vorwahlzähler mit zwei Vorwahlen Electronic Preset Counter With two presets Compteur à présélection électronique avec deux présélections Contatore elettronico a preselezione con due preselezioni Contador electrónico de preselección con dos preselecciones...
  • Página 88 Sommario (Il tedesco è la versione originale.) Introduzione Istruzioni di sicurezza e avvertenze Utilizzo conforme Montaggio incassato Installazione elettrica Pulizia e manutenzione Descrizione Visualizzazione/Organi di comando Ingressi INP A, INP B RESET GATE LOC.INP MPI 1 / MPI 2 Uscite Uscita 1 / Uscita 2 Uscite attive Programmazione...
  • Página 89 11.4 Contatore orario 11.5 Ingressi di segnale e di comando 11.6 Uscite 11.7 Tensione di alimentazione 11.8 Tensione d’alimentazione per un sensore 11.9 Condizioni climatiche 11.10 CEM 11.11 Sicurezza dell’apparecchio 11.12 Caratteristiche meccaniche 11.13 Collegamenti 12 La consegna include 13 Codificazione per l’ordinazione 14 Frequenze (specifiche) 14.1 Contatore di impulsi 14.2 Frequenzimetro...

  • Página 90: Introduzione

    Utilizzo conforme 1 Introduzione Il contatore a preselezione 560 conta degli impulsi, dei Prima di procedere al montaggio ed alla tempi e delle frequenze fino ad un massimo di 60 kHz, messa in funzione, leggere attentamente e offre svariati modi operativi. Il contatore a e completamente le presenti istruzioni preselezione utilizza nello stesso tempo delle d’uso.

  • Página 91: Installazione Elettrica

    Installazione elettrica L’apparecchio è stato progettato per la categoria di sovratensione II. Laddove non fosse possibile Prima di qualsiasi intervento di escludere la presenza di tensioni transitorie più installazione o di manutenzione, elevate, adottare misure di protezione interrompere la tensione di supplementari per limitare le tensioni al valore di alimentazione dell’apparecchio e CAT II.

  • Página 92: Visualizzazione/Organi Di Comando

    Funzione di ripristino per i contatori di impulsi ed 5 Ingressi orario Fattori di moltiplicazione e di divisione INP A, INP B Formazione di valore medio e tempo di Ingressi di segnale: funzione secondo la modalità differimento dell’avviamento per il frequenzimetro operativa.

  • Página 93: Programmazione

    7 Programmazione Il tasto ALTO o BASSO consente di modificare il valore del parametro. Richiamo della modalità Programmazione Premere il tasto ENTER. La nuova regolazione lampeggia Premere contemporaneamente i sul display. tasti ALTO e BASSO per 3 s. Il display visualizza alternativa- mente la richiesta di conferma.

  • Página 94: Menu Di Programmazione

    In contatori sono ripristinati quando si esce PNP: commutazione positiva dalla programmazione con END.PRG. YES. comune per tutti gli ingressi NPN: commutazione a 0V Durante la programmazione, il contatore comune per tutti gli ingressi non rileva impulsi di conteggio, frequenze o tempi.
  • Página 95 All’attivazione dell’ingresso MPI, Conteggio sottraente con la visualizzazione è congelata e ripristino automatico lo rimane fino alla disattivazione Uscita 1 attiva quando contatore dell’ingresso MPI. < preselezione 1 Il contatore a preselezione procede Uscita 2 (segnale temporaneo) al conteggio internamente. attiva quando contatore = 0 Ripristino automatico alla All’attivazione dell’ingresso MPI,...
  • Página 96 impulsi di conteggio del contatore Fattore di divisione principale Regolabile da 00.0001 a 99.9999. Uscita 1 attiva quando Una regolazione < 01.0000 non è totalizzatore > preselezione 1 ammessa Il Reset manuale ripristina i due Regolazione del punto decimale contatori a zero (solo visualizzazione) Il Reset elettrico ripristina solo il nessuna decimale...

  • Página 97: Tachimetro/Frequenzimetro

    7.8.4 Tachimetro/Frequenzimetro All’attivazione dell’ingresso MPI, la frequenza corrente viene presa in considerazione come nuovo valore 7.8.4.1 Sottomenu degli ingressi di segnale e per la preselezione selezionata di comando (Vedi anche 8.2.2) Sottomenu di programmazione degli ingressi di segnale e di Ingresso di bloccaggio comando Quando l’ingresso Lock è...

  • Página 98: Contatore Orario

    delle misure effettuate in quest’arco sommanti al raggiungimento di tempo vengono ignorati della preselezione 2, per le operazioni di uscita sottraenti al Tempo di attesa raggiungimento dello zero. Un RESET durante il conteggio Regolabile da 00.1 a 99.9 sec. interrompe anche quest’ultimo. Questo valore indica la durata Inp A e Inp B sono senza funzione.
  • Página 99 Conteggio sommante con Conteggio sommante con ripristino automatico ripristino automatico e Uscita 1 attiva quando contatore totalizzatore > preselezione 1 Uscita 2 (segnale temporaneo) Uscita 2 (segnale temporaneo) attiva quando contatore attiva quando contatore = principale = preselezione 2 preselezione 2 Ripristino automatico a zero Ripristino automatico a zero quando contatore principale =...
  • Página 100 7.8.5.3 Sottomenu di configurazione 7.8.5.5 Sottomenu della preselezione 1 Sottomenu per l’adattamento Sottomenu preselezione 1 degli intervalli di tempo e della visualizzazione Preselezione 1 attivata/disattivata Unità di tempo Preselezione 1 attivata Secondi. Preselezione 1 disattivata e La regolazione del punto senza funzione decimale determina la risoluzione Minuti...
  • Página 101 quando contatore < preselezione Operazioni di uscita sottraenti: 1, poi attivato nella direzione segnale temporaneo all’uscita 2 positiva e quando contatore > disattivato quando contatore < preselezione 1 zero (disattivazione solo nella direzione negativa). Operazioni di uscita sommanti: segnale temporaneo all’uscita 1 Operazioni di uscita sommanti: disattivato nella direzione segnale temporaneo all’uscita 2...

  • Página 102: Funzionamento

    8 Funzionamento 8.2.2 Regolazione tramite la funzione d’apprendimento (Teach) Cambio di display durante il funzionamento 1. Nel menu di programmazione, regolare l’ingresso MPI 1 o l’ingressoder MPI 1su TEACH Premendo una volta il tasto 2. Nelle modalità di funzionamento, selezionare la BASSO o ALTO appare per preselezione da modificare, PRES1 o PRES2 2 sec.

  • Página 103: Gruppi Di Parametri Predefiniti

    Vedi anche 9. Messaggi d’errore 8.4.4 Tabella dei gruppi di parametri P.SET1 P.SET2 P.SET3 Gruppi di parametri predefiniti HLP.TXT. Nota: tre gruppi di parametri sono salvati SL.LANG. in modo fisso e possono essere regolati in FUNCT COUNT COUNT COUNT caso di necessità. Ad ogni conferma dei INP.POL.

  • Página 104: Ingressi Di Segnale E Di Comando

    10.1 Ingressi di segnale e di Tempo di risposta delle uscite: Add;Sub;Trail < 13 ms comando con ripetizione automatica < 13 ms A/B ; (A-B)/A < 34 ms N. Designazione Funzione INP A Ingresso di segnale A 11.3 Tachimetro/Frequenzimetro INP B Ingresso di segnale B Intervallo di 0,01 Hz a 65 kHz...

  • Página 105: Tensione Di Alimentazione

    Corrente di commutazione Posteriore: isolamento di base, max. 3 A AC/ DC Ingressi di segnale e min. 30 mA DC alimentazione sensori: SELV Potenza di commutazione 11.12 Caratteristiche meccaniche max. 750 VA/ 90 W Scatola: scatola ad incastro I valori massimi non devono essere superati in secondo DIN 43 700, nessun caso! RAL 7021...

  • Página 106: Frequenze (Specifiche)

    14 Frequenze (specifiche) 14.2 Frequenzimetro Livello HTL, Segnale quadrato 1:1 NOTA: Livelli di commutazione degli ingressi Alimentazione AC spec. Basso 2,5 V Livello di commutazione per alimentazione AC: spec. Alto 22 V Livello HTL Basso: 0 .. 4 VDC Alimentazione DC 12V spec. Basso Alto: 12 ..

  • Página 107: Tipi D'ingresso - Conteggio Di Impulsi

    15 Tipi d’ingresso – Conteggio di impulsi Funzione Diagramma PNP: conteggio sul fronte salente NPN: conteggio sul fronte Nota: nessun conteggio quando l’ingresso GATE è attivo discendente P = Preset (Valore di preselezione) CNT.DIR Inp A: Ingresso di conteggio Inp B: Senso di conteggio Add: Visualiz.
  • Página 108 Funzione Diagramma PNP: conteggio sul fronte salente NPN: conteggio sul fronte Nota: nessun conteggio quando l’ingresso GATE è attivo discendente QUAD4 A 90° B Inp A: Ingresso di conteggio Conteggio su fronte salente e su fronte discendente Inp B: Ingresso di conteggio Conteggio su fronte salente e su fronte discendente, inversione del senso...

  • Página 109: Tipi D'ingresso - Misura Del Tempo

    16 Tipi d’ingresso – Misura del tempo Funzione Diagramma PNP: conteggio sul fronte salente NPN: conteggio sul fronte discendente INA.INB Inp A: Start Inp B: Stop Add: Visualiz. 0 -> Preselez. Sub: Visualiz. Preselez. -> 0 INB.INB Inp A: Senza funzione Inp B: Start/Stop Add: Visualiz.

  • Página 110: Tipi D'ingresso - Frequenzimetro

    17 Tipi d’ingresso - Frequenzimetro Funzione Diagramma PNP: conteggio sul fronte salente NPN: conteggio sul fronte discendente Inp A: Ingresso di frequenza Inp B: Senza funzione A - B Inp A: Ingresso di frequenza 1 Inp B: Ingresso di frequenza 2 Formula: A - B A + B...

  • Página 111: Operazioni Di Uscita

    18 Operazioni di uscita Modalità Diagramma Modalità Diagramma Solo in modalità In più in modalità ADD.AR SUB.AR ADD.BAT SUB.BAT ADD.TOT SUB.TOT www.kuebler.com Pagina 25...
  • Página 112 Modalità Diagramma TRAIL TR.AR Pagina 26 www.kuebler.com...

  • Página 113: Testi Di Aiuto

    19 Testi di aiuto PROG. NESSUNA PROGRAMMAZIONE PROG. INIZIARE LA PROGRAMMAZIONE LANGU. MENU PRINCIPALE - SELEZIONE LINGUA HLP.TXT. ATTIVAZIONE TESTI D’AIUTO SL.LANG. TEDESCO SL.LANG. INGLESE FUNCT. MENU PRINCIPALE – FUNZIONE DI BASE FUNCT. COUNT FUNZIONE CONTATORE D’IMPULSI FUNCT. TIMER FUNZIONE CONTATORE ORARIO FUNCT.
  • Página 114 MODE SUB.AR MODALITA’ SOTTRAENTE CON RIPRISTINO AUTO MODE SUB.BAT MODALITA’ SOTTRAENTE CON RIPRISTINO AUTO + CONTATORE PARTITE MODE SUB.TOT MODALITA’ SOTTRAENTE CON RIPRISTINO AUTO + TOTALIZZATORE CONFIG. MENU PRINCIPALE – CONFIGURAZIONE DISPLAY FACTOR FATTORE DI MOLTIPLICAZIONE DIVISO. FATTORE DI DIVISIONE T.MODE UNITA’...

  • Página 115: Dimensioni

    20 Dimensioni Dimensioni in mm [inch] Vista posteriore: Apertura d’incastro: +0.8 +0.031 [3.622 www.kuebler.com Pagina 29...
  • Página 117 Elektronischer CODIX 560 Vorwahlzähler mit zwei Vorwahlen Electronic Preset Counter With two presets Compteur à présélection électronique avec deux présélections Contatore elettronico a preselezione con due preselezioni Contador electrónico de preselección con dos preselecciones...
  • Página 118 Índice (La versión original está en alemán.) Introducción Observaciones de seguridad y advertencia Uso conforme a su finalidad Montaje en el cuadro de mando Instalación eléctrica Limpieza y Mantenimiento Descripción Visualización/Órganos de mando Entradas INP A, INP B RESET GATE LOC.INP MPI 1 / MPI 2 Salidas...
  • Página 119 11.4 Contador de tiempo 11.5 Entradas de señales y de mando 11.6 Salidas 11.7 Tensión de alimentación 11.8 Tensión de alimentación de sensor 11.9 Condiciones climáticas 11.10 CEM 11.11 Seguridad del aparato 11.12 Datos mecánicos 11.13 Conexiones 12 Composición del suministro 13 Clave de pedido 14 Frecuencias típicas 14.1 Contador de impulsos...

  • Página 120: Introducción

    preselección procesa preselecciones programadas. 1 Introducción Cualquier otro uso se considerará no conforme a la finalidad del contador. El ámbito de empleo de este Antes del montaje y de la puesta en aparato es el de los procesos y controles industriales, servicio, lea completa y detenidamente entre otros, en los sectores de cadenas de producción estas instrucciones de manejo.

  • Página 121: Instalación Eléctrica

    Instalación eléctrica Antes de la puesta en marcha, compruebe que los cables están correctamente ubicados y fijados. Los Antes de realizar trabajos de bornes roscados no utilizados deberán atornillarse instalación o mantenimiento, separe el hasta el tope para que no se suelten y se pierdan. aparato de todas las fuentes de tensión El aparato está...

  • Página 122: Visualización/Órganos De Mando

    Contador de impulsos, frecuencias, de tiempo o de 5 Entradas horas de servicio Contador de preselección, contador de lotes o INP A, INP B totalizador Entradas de señales: La función depende del modo Función de recolocación para contador de impulsos y de funcionamiento.

  • Página 123: Programación

    7 Programación Modificar el valor del parámetro con las teclas ARRIBA o ABAJO. Inicio de la programación Pulsar simultáneamente la tecla Pulsar la tecla ENTER. ARRIBA y la tecla ABAJO El nuevo ajuste aparece durante 3 s. parpadeando. El aparato muestra alternativa- mente el pedido de confirmación Ajuste de valores digitales Con la tecla ENTER se puede...

  • Página 124: Menú De Programación

    Menú de programación Máxima frecuencia de conteo Reducida a aprox. 30 Hz (para el Los ajustes de fábrica están sobre un control con contactos mecánicos) fondo gris Tipo de entrada de conteo 7.8.1 Ajuste del idioma (Ver también 15.) Submenú de ajuste del idioma Conteo/dirección de conteo INP A: Entrada de conteo Mensajes de ayuda...
  • Página 125 Al activarse la entrada MPI, el contador principal = preselección 2 contador de preselección se El contador de lotes cuenta el coloca en el valor del parámetro número de repeticiones SETPT. (Ver también 8.3) automáticas de preselección 2 Salida 1 activa con contador de lotes >...

  • Página 126: Submenú De Configuración

    El reset eléctrico coloca sólo el Modo de recolocación contador principal en el valor de Recolocación manual (con tecla preselección 2 roja) y recolocación eléctrica Modo de preselección relativa (entrada Reset) La preselección 1 se arrastra No es posible ninguna automáticamente en caso de recolocación (tecla Reset y modificación del valor de...

  • Página 127: Contador De Tiempo

    Medición diferencial [A – B] Factor de división INP A: Entrada de frecuencia A Ajustable de 00.0001 hasta INP B: Entrada de frecuencia B 99.9999. Totalización [A + B] Un ajuste < 01.0000 no se recoge INP A: Entrada de frecuencia A Modo de visualización INP B: Entrada de frecuencia B Conversión e visualización de la...

  • Página 128: Submenú Para Operaciones De Salida

    Filtro para las entradas de (Ver también 8.3) señales INP A y INP B Entrada de bloqueo Control electrónico de las entradas de señal Al activarse la entrada Lock se bloquea la programación. Control mecánico de las entradas de señales (para el Al activarse la entrada Lock se control con contactos mecánicos) bloquea el ajuste de los valores...
  • Página 129 El reset manual coloca los dos preselección 2. contadores a cero Reset a cero El reset eléctrico coloca sólo el Preselección 1 relativa a la contador principal a cero preselección 2 Conteo substraente con reset automático y contador de lotes Modo de preselección relativa Salida 2 (señal transitoria) activa con reset automático...
  • Página 130 No es posible ninguna señal transitoria en salida 1, recolocación (tecla Reset y activa con contador < entrada Reset bloqueadas) preselección 1 (activación sólo en dirección negativa) Sólo es posible una recolocación eléctrica (entrada Reset) operaciones de salida adicionantes: Sólo es posible una recolocación señal transitoria en salida 1, manual (tecla Reset) pasiva con contador >...
  • Página 131 7.8.5.6 Submenú para preselección 2 activa en dirección positiva y contador > cero Señal de salida operaciones de salida operaciones de salida adicionantes: adicionantes: señal transitoria en salida 2, señal permanente en salida 2, pasiva en dirección positiva y activa con contador > contador >...

  • Página 132: Utilización

    8 Utilización 8.2.2 Ajuste con la función Teach Cambio de visualización 1. En el menú de programación, ajustar la entrada MPI 1 o la entrada MPI 2 (MP.INP.1 / MP.INP.2) durante el funcionamiento en TEACH. Pulsar una vez la tecla ABAJO o 2.

  • Página 133: Conjuntos De Parámetros Preestablecidos

    Ver también 9. Mensajes de error En la pantalla se muestra durante 2 segundos el texto SAVE Conjuntos de parámetros 8.4.4 Tabla de conjuntos de parámetros preestablecidos P.SET1 P.SET2 P.SET3 Observación: Hay tres conjuntos de HLP.TXT. parámetros preestablecidos que en caso de necesidad se pueden adaptar.

  • Página 134: Entradas De Señales Y De Mando

    10.1 Entradas de señales y de mando 11.3 Tacómetro/Frecuencimetro Gama de frecuencias 0,01 Hz hasta 65 kHz Nº Denominación Función (ver 14. frecuencias típicas) INP A Entrada de señal A Principio de medición 76.3 Hz duración de período INP B Entrada de señal B >...

  • Página 135: Tensión De Alimentación

    Vida mecánica (operaciones de conmutación): 11.12 Datos mecánicos 20x10 Carcasa: para montaje en cuadro de Número de operaciones de conmutación a mando 3 A/250 V AC: 5x10 según DIN 43 700, RAL 7021 Número de operaciones de conmutación a Dimensiones: 96 x 48 x 102 mm 3 A/30 V DC: 5x10...

  • Página 136: Frecuencias Típicas

    14 Frecuencias típicas 14.2 Frecuencimetro Nivel HTL, Señales cuadradas 1:1 OBSERVACION: Nivel de conmutación de las Alimentación AC Low típ. 2,5 V entradas High típ. 22 V Nivel de conmutación en alimentación AC: Alimentación DC 12V Low típ. Nivel HTL Low: 0 ..

  • Página 137: Tipos De Entrada - Conteo De Impulsos

    15 Tipos de entrada - Conteo de impulsos Función Diagrama PNP: Conteo con flanco ascendente NPN: Conteo con flanco Observación: ningún conteo si entrada GATE activa descendente P = Preset (Valor de preselección) CNT.DIR Inp A: Entrada de conteo Inp B: Dirección de conteo Add: Indicación 0 -->...
  • Página 138 Función Diagrama PNP: Conteo con flanco ascendente NPN: Conteo con flanco Observación: ningún conteo si entrada GATE activa descendente QUAD4 A 90° B Inp A: Entrada de conteo Conteo con flanco ascendente y descendente Inp B: Entrada de conteo Conteo con flanco ascendente y descendente, inversión de la dirección Add:...

  • Página 139: Tipos De Entrada - Medición De Tiempo

    16 Tipos de entrada - Medición de tiempo Función Diagrama PNP: Conteo con flanco ascendente NPN: Conteo con flanco descendente INA.INB Inp A: Arranque Inp B: Parada Add: Indicación 0 --> preselección Substr: Indicación preselección -> 0 INB.INB Inp A: sin función Inp B: Arranque/Parada Add: Indicación 0 -->...

  • Página 140: Tipos De Entrada - Frecuencimetro

    17 Tipos de entrada - Frecuencimetro Función Diagrama PNP: Conteo con flanco ascendente NPN: Conteo con flanco descendente Inp A: Entrada de frecuencia Inp B: sin función A - B frecuencia 1 Inp B: Entrada de frecuencia 2 Fórmula: A - B A + B frecuencia 1 Inp B: Entrada de...

  • Página 141: Operaciones De Salida

    18 Operaciones de salida Modo Diagrama Modo Diagrama Sólo en modo Adicionalmente en modo ADD.AR SUB.AR ADD.BAT SUB.BAT ADD.TOT SUB.TOT www.kuebler.com Página 25...
  • Página 142 Modo Diagrama TRAIL TR.AR Página 26 www.kuebler.com...

  • Página 143: Mensajes De Ayuda

    19 Mensajes de ayuda PROG. SIN PROGRAMACIÓN INICIO DE LA PROGRAMACIÓN PROG. LANGU. MENÚ PRINCIPAL – SELECCIÓN DEL IDIOMA HLP.TXT. ACTIVACIÓN DE LOS MENSAJES DE AYUDA SL.LANG. ALEMÁN SL.LANG. INGLÉS FUNCT. MENÚ PRINCIPAL - FUNCIÓN BÁSICA FUNCIÓN BÁSICA CONTADOR FUNCT. COUNT FUNCIÓN BÁSICA CONTADOR DE TIEMPO FUNCT.
  • Página 144 MODO SUBSTRAENTE CON RESET AUTOMÁTICO MODE SUB.AR MODE SUB.BAT MODO SUBSTRAENTE CON RESET AUTOMÁTICO + CONTADOR DE LOTES MODE SUB.TOT MODO SUBSTRAENTE CON RESET AUTOMÁTICO + TOTALIZADOR MENÚ PRINCIPAL - CONFIGURACIÓN CONFIG. FACTOR DE MULTIPLICACIÓN FACTOR FACTOR DE DIVISIÓN DIVISO. T.MODE UNIDAD DE TIEMPO SEGUNDOS UNIDAD DE TIEMPO MINUTOS...

  • Página 145: Dimensiones

    20 Dimensiones Cotas en mm [inch] Vista posterior: Recorte del cuadro de mando: +0.8 +0.031 [3.622 www.kuebler.com Página 29...
  • Página 148 Kübler Group Fritz Kübler GmbH Schubertstrasse 47 D-78054 Villingen-Schwenningen Germany Phone: +49 7720 3903 - 0 Fax: +49 7720 21564 info@kuebler.com www.kuebler.com...

Tabla de contenido
