Elektronischer

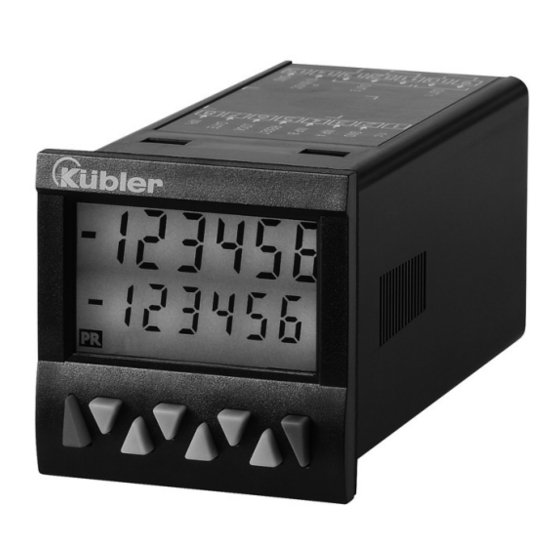

CODIX 923
Vorwahlzähler
mit einer Vorwahl
Ausführungen
LCD positiv
LCD positiv, grün hinterleuchtet
LCD negativ, rot hinterleuchtet, LED Look
LCD negativ, rot-grün hinterleuchtet, Multicolor
Electronic Preset Counter
With one preset
Models
LCD positive
LCD positive, green backlighting
LCD negative, red backlighting, LED Look
LCD negative, red-green backlighting, Multicolor
Compteur à présélection
électronique
avec une présélection
Exécutions
LCD positif
LCD positif, rétroéclairage vert
LCD négatif, rétroéclairage rouge, aspect LED
LCD négatif, rétroéclairage rouge-vert,
multicouleurs
Contatore elettronico a
preselezione
con una preselezione
Esecuzioni
LCD positivo
LCD positivo, retroilluminazione verde
LCD negativo, retroilluminazione rossa,
aspetto LED
LCD negativo, retroilluminazione verde-rossa,
Multicolore
Contador electrónico de
preselección
con una preselección
Modelos
LCD positivo
LCD positivo, retroiluminación verde
LCD negativo, retroiluminación roja,
aspecto LED
LCD negativo, retroiluminación verde-roja,
Multicolor

Publicidad

Tabla de contenido
loading

Manuales relacionados para Kübler CODIX 923

Resumen de contenidos para Kübler CODIX 923

  • Página 1 Elektronischer CODIX 923 Vorwahlzähler mit einer Vorwahl Ausführungen LCD positiv LCD positiv, grün hinterleuchtet LCD negativ, rot hinterleuchtet, LED Look LCD negativ, rot-grün hinterleuchtet, Multicolor Electronic Preset Counter With one preset Models LCD positive LCD positive, green backlighting LCD negative, red backlighting, LED Look LCD negative, red-green backlighting, Multicolor Compteur à...

  • Página 2: Tabla De Contenido

    Inhaltsverzeichnis Vorwort Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Schalttafeleinbau Elektrische Installation Beschreibung Anzeige/Bedienelemente Eingänge INP A, INP B RESET GATE LOC.INP Ausgänge Ausgang Aktive Ausgänge Programmierung Einstieg in die Programmierung Anwahl der Hauptmenüs Einstieg in ein Untermenü Anwahl der Menüpunkte Einstellung der Menüpunkte Übernehmen der Einstellung Beenden der Programmierung Programmiermenü...
  • Página 3 10.12 Mechanische Daten 10.13 Anschlüsse 11 Lieferumfang 12 Bestellschlüssel 13 Frequenzen (typ.) 13.1 Impulszähler 13.2 Frequenzzähler 14 Eingangsarten Impulszählung 15 Eingangsarten Zeitmessung 16 Eingangsarten Frequenzzähler 17 Ausgangsoperationen 18 Maßbilder www.kuebler.com Seite 3...

  • Página 4: Vorwort

    Schalttafeleinbau Vorwort Montieren Sie das Gerät entfernt Lesen Sie vor der Montage und der von Wärmequellen und vermeiden Inbetriebnahme diese Bedienungs- Sie direkten Kontakt mit ätzenden anleitung durch. Beachten Sie zu Ihrer Flüssigkeiten, heißem Dampf oder VORSICHT eigenen Sicherheit und der ähnlichen.

  • Página 5: Beschreibung

    Beschreibung T1-6 Dekadentaste T1 … T6 6-stellige Multifunktions- LCD-Anzeige Prog/Mode-Taste Gut ablesbare 2-zeilige LCD-Anzeige mit Symbolen R Reset-Taste für die angezeigte Vorwahl und den Zustand des Ausgangs Aktueller Zählwert / Hauptzähler Gleichzeitige Anzeige des Istwert und der Vorwahl Vorwahlwert/ Gesamtsumme/ Batchzähler bzw.

  • Página 6: Ausgänge

    Ausgange Einstellung der Menüpunkte Mit der Taste T2 werden die Ausgang einzelnen Einstellungen der Menüpunkte angewählt Relais mit potentialfreiem Wechselkontakt. Bei Einstellungen von Aktive Ausgänge Zahlenwerten ist jeder Dekade Der aktive Ausgang wird auf dem Display mit eine Taste zugeordnet, mit der angezeigt.

  • Página 7: Programmiermenü

    Programmiermenü P.SEt 1 P.SEt 2 P.SET 3 SEtPt 000000 000000 0000.00 7.8.1 Voreingestellte Parametersätze CoLor red.Grn red.Grn red.Grn rESmd Man.EL Man.EL Man.EL Hinweis Es sind drei Parametersätze fest hinterlegt, Pr.Out 1 die bei Bedarf angepasst werden t.Out 1 00.10 können. Bei jedem Bestätigen der Parametersätze werden alle Parameter auf die in der Tabelle 7.8.3 Einstellung der Grundfunktion...
  • Página 8 auf ca. 30 Hz bedämpft Beim Aktivieren des MPI- (zur Ansteuerung mit Eingangs wird der Vorwahlzähler mechanischen Kontakten) auf den Wert vom Parameter SEtPt gesetzt. Siehe auch 7.10 Verriegelungseingang Zähleingangsart Beim Aktivieren des Lock- Zählung/Richtungssteuerung Eingangs ist die Programmierung INP A: Zähleingang gesperrt.
  • Página 9 Elektrischer Reset setzt nur Dezimalpunkteinstellung Hauptzähler auf Null Dezimalpunkt (nur anzeigend) keine Dezimalstelle Subtrahierende Zählung mit 1 Dezimalstelle automatischem Reset und 0.00 2 Dezimalstellen Batchzähler 0.000 3 Dezimalstelen Ausgang (Wischsignal) aktiv bei 0.0000 4 Dezimalstellen Hauptzähler = Null 0.00000 5 Dezimalstellen Automatischer Reset auf Vorwahlwert bei Hauptzähler = Setzwert...

  • Página 10: Tacho/Frequenzzähler

    7.8.5 Tacho/Frequenzzähler Benutzereingang Anzeige wird beim Aktivieren des 7.8.5.1 Hauptmenü für die Signal- und MPI-Eingangs „eingefroren“ und Steuereingänge bleibt solange „eingefroren“ bis der MPI-Eingang deaktiviert wird. Hauptmenü zum Programmieren Intern arbeitet der der Signal- und Steuereingänge Frequenzzähler weiter (Anzeigespeicherung). Eingangspolarität Beim Aktivieren des MPI- Eingangs wird die aktuelle PnP: nach Plus schaltend...

  • Página 11: Zeitzähler

    Dezimalpunkteinstellung Eingangspolarität Dezimalpunkt PnP: nach Plus schaltend (legt die Auflösung fest) für alle Eingänge gemeinsam keine Dezimalstelle 1 Dezimalstelle nPn: nach 0 V schaltend 0.00 2 Dezimalstellen für alle Eingänge gemeinsam 0.000 3 Dezimalstelen Gleitende Mittelwertbildung Gleitende Mittelwertbildung aus Filter für die Signaleingänge Inp A und Inp B AVG 2 über 2 Messungen AVG 5...
  • Página 12 Gatesteuerung für Zeitmessung Addierende Zählung mit automatischem Reset Zeitzählung erfolgt, wenn Gate- Ausgang aktiv bei Zählerstand > Eingang nicht aktiv ist. Vorwahlwert Ausgang (Wischsignal) aktiv bei Zählerstand = Vorwahlwert Zeitzählung erfolgt, wenn Gate- Automatischer Reset auf Null bei Eingang aktiv ist Zählerstand = Vorwahlwert Reset auf Null Benutzereingang...
  • Página 13 Zähler auf Null 7.8.6.4 Hauptmenü für Rücksetzmode Elektrischer Reset setzt nur Einstellung des Rücksetzmodes Hauptzähler auf Null Bei subtrahierender Betriebsarten (SUB, SUBAR, SUBBAT und SUBTOT) wird der Zähler/Zeitzähler durch einen „Reset“ manuelle Rückstellung (mit roter (Taste oder Eingang) auf einen neuen Taste) und elektrische Vorwahlwert 2 gesetzt.

  • Página 14: Vorwahleinstellung

    bei Zählerstand < 0 passiv. Beliebige Dekadentaste (Deaktivierung nur in negativer betätigen Richtung). add. Ausgangsoperationen: Anzeige schaltet in den Editiermode Wischsignal am Ausgang, wird Mit Dekadentasten gewünschten bei positiver Richtung und Vorwahlwert einstellen Zählerstand > Vorwahl aktiv und anschließend bei negativer Richtung und Zählerstand <...

  • Página 15: Fehlermeldung

    Fehlermeldung Nr Benennung Funktion DC: GND (0 VDC) Err 1 Setzwert außerhalb des erlaubten Bereichs 10 Technische Daten Anschlussbelegung 10.1 Allgemeine Daten Anzeige LCD positiv oder negativ, hinterleuchtet 2 x 6-stellig Ziffernhöhe obere Zeile 9 mm untere Zeile 7 mm Sonderzeichen 2 mm Übersteuerung/...

  • Página 16: Signal- Und Steuereingänge

    10.5 Signal- und Steuereingänge 10.11 Gerätesicherheit Polarität: programmierbar NPN/PNP Auslegung nach: EN61010 Teil 1 für alle Eingänge gemeinsam Schultzklasse: Schutzklasse 2 Einsatzgebiet: Verschmutzungsgrad 2 Eingangswiderstand 5 k Impulsform beliebig 10.12 Mechanische Daten Schaltpegel bei AC-Versorgung: HTL-Pegel Low: 0 ... 4 VDC Gehäuse: Schalttafeleinbaugehäuse High:...

  • Página 17: Frequenzen (Typ.)

    13 Frequenzen (typ.) 13.2 Frequenzzähler HTL-Pegel 13.1 Impulszähler AC-Versorgung typ.Low 2,5 V typ. High 22 V HTL-Pegel DC-Versorgung 12V typ.Low AC-Versorgung typ.Low 2,5 V typ. High 10 V typ. High 22 V DC-Versorgung 24V typ.Low 2,5 V DC-Versorgung 12V typ.Low typ.

  • Página 18: Eingangsarten Impulszählung

    14 Eingangsarten Impulszählung Funktion Diagramm PnP: Zählung bei steigender Flanke nPn: Zählung bei fallender Hinweis: Wenn GATE-Eingang aktiv keine Zählung Flanke P = Preset (Vorwahl) Cnt.Dir Inp A: Zähleingang Inp B: Zählrichtung Add: Anzeige 0 --> Vorwahl Sub: Anzeige Vorwahl -> 0 Up.Dn Inp A: Zähleingang add Inp B: Zähleingang sub...
  • Página 19 Funktion Diagramm PnP: Zählung bei steigender Flanke nPn: Zählung bei fallender Hinweis: Wenn GATE-Eingang aktiv keine Zählung Flanke Quad 4 A 90° B Inp A: Zähleingang Zählung bei steigender und fallender Flanke Inp B: Zähleingang Zählung bei steigender und fallender Flanke, Umkehr der Richtung Add: Anzeige 0 -->...

  • Página 20: Eingangsarten Zeitmessung

    15 Eingangsarten Zeitmessung Funktion Diagramm PnP: Zählung bei steigender Flanke nPn: Zählung bei fallender Flanke InA.InB Inp A: Start Inp B: Stop Add: Anzeige 0 --> Vorwahl Sub: Anzeige Vorwahl -> 0 InB.InB Inp A: ohne Funktion Inp B: Start/Stop Add: Anzeige 0 -->...

  • Página 21: Eingangsarten Frequenzzähler

    16 Eingangsarten Frequenzzähler Funktion Diagramm PnP: Zählung bei steigender Flanke nPn: Zählung bei fallender Flanke Inp A: Frequenzeingang Inp B: ohne Funktion AsubB Inp A: Frequenzeingang 1 Inp B: Frequenzeingang 2 Formel: A - B AaddB Inp A: Frequenzeingang 1 Inp B: Frequenzeingang 2 Formel: A + B...

  • Página 22: Ausgangsoperationen

    17 Ausgangsoperationen Mode Diagramm Mode Diagramm Nur im Mode im Mode AddAr SubAr AddBat SubBat AddTot www.kuebler.com Seite 22...

  • Página 23: Maßbilder

    18 Maßbilder Schalttafelausschnitt www.kuebler.com Seite 23...
  • Página 25 Electronic Preset CODIX 923 Counter With one preset Models LCD positive LCD positive, green backlighting LCD negative, red backlighting, LED Look LCD negative, red-green backlighting, Multicolor...
  • Página 26 Table of Contents Preface Safety Instructions and Warnings Use according to the intended purpose Mounting in a control panel Electrical Installation Description Display/Operating elements Inputs INP A, INP B RESET GATE LOCK INPUT Output Output Active Output Programming Entering the programming Choice of main menus Entering a sub-menu Selecting the menu items...
  • Página 27 10.12 Mechanical Data 10.13 Connections 11 Scope of Delivery 12 Ordering codes 13 Frequencies (typical) 13.1 Pulse counter 13.2 Frequency meter 14 Input modes: Pulse counting 15 Input modes: Timing 16 Input modes: Frequency meter 17 Output operations 18 Dimensional Drawings www.kuebler.com Page 3...

  • Página 28: Preface

    Mounting in a control panel Preface Mount the device away from heat Please read this instruction manual sources and avoid direct contact carefully before installation and start-up. with corrosive liquids, hot steam or Please observe all warnings and similar. CAUTION advice, both for your own safety and for general plant safety.

  • Página 29: Description

    Description T1-6 Decade key T1 … T6 6-digit multifunction LCD display Prog/Mode key Easy-to-read 2-line LCD display with annunciators R Reset key for both the displayed preset and the status of the output Current count value / main counter Simultaneous display of the actual value and of the Preset value/ Total count/ Batch counter preset or auxiliary counters Versions with/without backlit display...

  • Página 30: Output

    Output Selecting the menu items The Prog/Mode key is used to Output select a menu item within the sub-menu Relay with potential-free changeover contact Setting the menu items Active Output The T2 key is used to select the The active output will be shown on the display as individual settings for the menu items For safety switching the relay output can be...

  • Página 31: Programming Menu

    The text SAVE is P.SEt 1 P.SEt 2 P.SET 3 displayed for 2 s ModE FActor 01.0000 01.0000 01.0000 diViSo 01.0000 01.0000 01.0000 Programming Menu 0.00 7.8.1 Default parameters SEtPt 000000 000000 0000.00 CoLor red.Grn red.Grn red.Grn Note: Three default parameter rESmd Man.EL Man.EL...
  • Página 32 Filter for the signal inputs InpA and InpB When the MPI input is activated the current count value will be Maximum count frequency adopted as the new preset value. See also 7.9 Damped to approx. 30 Hz When the MPI input is activated (for control with mechanical the preset counter will be set to contacts)
  • Página 33 main counter = preset value Division factor Automatic reset to zero when Division factor can be main counter = preset value programmed from 01.0000 to Batch counter counts the number 99.9999. of automatic repetitions of the The setting <01.0000 will not be preset accepted Manual reset sets both counters...

  • Página 34: Tacho/Frequency Meter

    7.8.4.5 Preset See below 7.8.6.5 Percentage differential measurement [(A-B) / A in %] 7.8.5 Tacho/Frequency meter Inp A: Frequency input A Inp B: Frequency input B 7.8.5.1 Mainmenu for the Signal and User input Control inputs When the MPI input is activated Mainmenu for programming the the display is “frozen”...

  • Página 35: Timer

    Display mode 7.8.6 Timer Calculation and display of the 7.8.6.1 Mainmenu for the Signal and frequency / speed in 1/s Control inputs Calculation and display of the frequency / speed in 1/min Mainmenu for programming the signal and control inputs Decimal point setting Decimal point Input polarity...
  • Página 36 Gate control for Timing Count mode ADDING with automatic reset Timing takes place when the Output (timed signal) active when Gate input is not active. count status = preset value Automatic reset to zero when count status = preset value Timing takes place when the Reset to zero Gate input is active...
  • Página 37 For the subtracting modes (SUB, SUBAR, Manual reset (with red key) and SUBBAT and SUBTOT), a „Reset“ (via the electrical reset (reset input) key or the input) resets the counter/the time counter to a new preset value 2. No reset possible (red key and reset input inhibited) 7.8.6.3 Mainmenu for configuration...

  • Página 38: Setting The Preset

    ADD mode output operations: Set the desired preset value timed signal at the output, using the decade keys becomes active with positive direction and when count > preset and subsequently active with negative direction and when Approx. 3 s after the last press of count <...

  • Página 39: Connections

    Connections 10 Technical Data 10.1 General Data Display LCD positive or negative, backlit 2 x 6-digit Digit height upper line 9 mm lower line 7 mm special characters 2 mm Overload/ Blinking, 1 s Underload Counter loses no pulses up to 1 decade Data retention >...

  • Página 40: Output

    Switching level with AC supply: to DIN 43 700, RAL 7021 HTL level Low: 0 ... 4 VDC Dimensions: 48 x 48 x 91 mm +0,6 +0,6 High: 12 ... 30 VDC Panel cut-out: x 45 5V level Low: 0 ... 2VDC Installation depth: ca.

  • Página 41: Frequencies (Typical)

    13 Frequencies (typical) 13.2 Frequency meter HTL level 13.1 Pulse counter AC supply typ. Low 2,5 V typ. High 22 V HTL level DC supply 12V typ. Low AC supply typ. Low 2,5 V typ. High 10 V typ. High 22 V DC supply 24V typ.

  • Página 42: Input Modes: Pulse Counting

    14 Input modes: Pulse counting Function Diagram PNP: Count on rising edge NPN: Count on falling edge Note: No counting when GATE input is active P = Preset Cnt.Dir Inp A: Count input Inp B: Count direction Add: Display 0 --> Preset Sub: Display Preset ->...
  • Página 43 Function Diagram PNP: Count on rising edge NPN: Count on falling edge Note: No counting when GATE input is active Quad 4 A 90° B Inp A: Count input Count on rising and on falling edges Inp B: Count input Count on rising and on falling edges, Reverse direction...

  • Página 44: Input Modes: Timing

    15 Input modes: Timing Function Diagram PNP: Count on rising edge NPN: Count on falling edge InA.InB Inp A: Start Inp B: Stop Add: Display 0 --> Preset Sub: Display Preset -> 0 InB.InB Inp A: no function Inp B: Start/Stop Add: Display 0 -->...

  • Página 45: Input Modes: Frequency Meter

    16 Input modes: Frequency meter Function Diagram PNP: Count on rising edge NPN: Count on falling edge Inp A: Frequency input Inp B: no function AsubB Inp A: Frequency input 1 Inp B: Frequency input 2 Formula: A - B AaddB Inp A: Frequency input 1 Inp B: Frequency input 2...

  • Página 46: Output Operations

    17 Output operations Mode Diagram Mode Diagram Only in the mode in the mode AddAr SubAr AddBat SubBat AddTot www.kuebler.com Page 22...

  • Página 47: Dimensional Drawings

    18 Dimensional Drawings Panel cut-out www.kuebler.com Page 23...
  • Página 49 Compteur à présélection CODIX 923 électronique avec une présélection Exécutions LCD positif LCD positif, rétroéclairage vert LCD négatif, rétroéclairage rouge, aspect LED LCD négatif, rétroéclairage rouge-vert, multicouleurs...
  • Página 50 Sommaire Introduction Instructions de sécurité et avertissements Utilisation conforme Montage encastré Installation électrique Description Affichage/Organes de commande Entrées INP A, INP B RESET GATE LOC.INP Sortie Sortie Sortie active Programmation Appel du mode Programmation Appel des menus principaux Passage dans un sous-menu Appel des points du menu Réglage des points du menu Prise en compte du réglage...
  • Página 51 10.12 Caractéristiques mécaniques 10.13 Raccordements 11 Etendue de la livraison 12 Référence de commande 13 Fréquences (typiques) 13.1 Compteur d’impulsions 13.2 Fréquencemètre 14 Types d’entrée - Comptage d’impulsions 15 Types d’entrée - mesure de temps 16 Types d’entrée - Fréquencemètre 17 Opérations de sortie 18 Dimensions www.kuebler.com...

  • Página 52: Introduction

    Montage encastré Introduction Montez l’appareil loin de toute Lisez attentivement ces instructions source de chaleur et évitez tout d’utilisation avant le montage et la mise contact direct avec des liquides en service. Pour votre propre sécurité, corrosifs, de la vapeur chaude ou PRUDENCE ainsi que pour la sécurité...

  • Página 53: Description

    Les conducteurs et les isolations de ceux-ci doivent Affichage/Organes de correspondre aux plages de température et de commande tension prévues. Description Afficheur LCD multifonctions à 6 décades Affichage LCD à 2 lignes clairement lisible avec symboles pour la présélection affichée et l’état de la sortie Affichage simultané...

  • Página 54: Gate

    Compteur d’impulsions : entrée de RESET La touche T2 permet de choisir Fréquencemètre : sans fonction de continuer la programmation. Compteur horaire : entrée de RESET L’appareil affiche la demande de GATE confirmation Entrée de porte statique : fonction suivant le mode opératoire.

  • Página 55: Menu De Programmation

    L’appareil affiche la Prédéfinition demande de Jeu de paramètres 2 confirmation Prédéfinition Si cette question est validée en Jeu de paramètres 3 pressant la touche Prog/Mode, le menu de programmation recommence du début. Les Réglages libres de l’utilisateur dernières valeurs réglées sont sauvegardées.

  • Página 56: Compteur D'impulsions

    7.8.4 Compteur d’impulsions Discriminateur de phase avec quadruplement des impulsions INP A : Entrée de comptage 0° 7.8.4.1 Menu principal des entrées de signal INP B : Entrée de comptage 90° et de commande Chaque flanc de INP A et de INP Menu principal de B est compté.

  • Página 57: Menu Principal De Configuration

    Comptage soustrayant Comptage additionnant avec Sortie active lorsque repositionnement automatique compteur < 0 et totalisateur Repositionnement à la Sortie (signal fugitif) active présélection lorsque compteur principal = présélection Comptage additionnant avec Repositionnement automatique à repositionnement automatique zéro lorsque compteur principal = Sortie (signal fugitif) active présélection lorsque compteur = présélection...

  • Página 58: Tachymètre/Fréquencemètre

    Couleur de l’affichage (appareil 6.92x.x1x3.xx0) Filtre pour les entrées de signal Inp A et Inp B Couleur de l’affichage Fréquence de comptage ligne supérieure rouge maximale ligne inférieure rouge Couleur de l’affichage Atténuation à env. 30 Hz ligne supérieure rouge (pour une commande par des ligne inférieure vert...

  • Página 59: Compteur Horaire

    Le réglage de la valeur de la dans cette période de temps sont présélection est interdit lorsque ignorés l’entrée Lock est activée. Temps d’attente Le réglage des valeurs de la Temps d’attente présélection et la programmation réglable de 00.1 à 99.9 s. sont interdits lorsque l’entrée Cette valeur indique la durée de Lock est activée.
  • Página 60 Type d’entrée de la mesure de temps Voir aussi 7.10 Marche : Flanc sur Inp A Entrée de verrouillage Arrêt : Flanc sur Inp B La programmation est interdite lorsque l’entrée Lock est activée. Marche : 1 flanc sur Inp B ème Arrêt : 2 flanc sur Inp B...
  • Página 61 lorsque compteur principal = 7.8.6.3 Menu principal de configuration présélection Menu principal de paramètres Repositionnement automatique à pour l’adaptation des plages de zéro lorsque compteur principal = temps et de l’affichage présélection Le compteur de lots compte le nombre de répétitions Unité...

  • Página 62: Menu Principal De La Présélection

    Repositionnement manuel (par la Signal fugitif à la sortie, désactivé touche rouge) et lorsque compteur < 0 (Activation repositionnement électrique uniquement dans la direction (entrée Reset) positive). Opérations de sortie additionn. : Signal fugitif à la sortie, activé Aucun repositionnement (touche dans la direction positive et rouge et entrée Reset bloquées) lorsque compteur >...

  • Página 63: Réglage À L'aide De La Fonction D'apprentissage (Teach)

    Presser une des touches des Le compteur d’impulsions ou horaire est décades préréglé à la valeur de SEtPt pour les opérations de sortie additionantes, à la somme entre la présélection et la valeur L’affichage passe dans le mode d’édition de SEtPt pour les opérations de sortie Régler la présélection désirée à...

  • Página 64: Alimentation En Tension Et Sorties

    Alimentation en tension et Erreur de mesure < 0,1% par canal Temps de réponse de la sortie : sorties Mode monocanal < 100 ms @ 40 kHz < 350 ms @ 65 kHz 9.2.1 Exécution avec relais Mode bicanal < 150 ms @ 40 kHz <...

  • Página 65: Tension D'alimentation

    10.7 Tension d’alimentation 10.13 Raccordements Alimentation AC : 90 ... 260 V AC / max. 8 VA Tension d’alimentation et sortie : 50/ 60 Hz Bornes à visser débrochables, 7 bornes, RM5,08 Fusible externe : T 0,1 A Section des conducteurs, max. 2,5 mm² Alimentation DC : 10 ...

  • Página 66: Fréquencemètre

    NOTA : Niveaux de commutation des entrées AddAr AddTot Niveau de commutation pour alimentation AC : SubAr Niveau HTL Bas : 0 .. 4 VDC AddBat Haut : 12 .. 30 VDC SubBat Niveau 5V Bas : 0 .. 2VDC Haut : 3,5 ..

  • Página 67: Types D'entrée - Comptage D'impulsions

    14 Types d’entrée – Comptage d’impulsions Fonction Diagramme PnP : comptage sur le flanc montant nPn : comptage sur le flanc Nota : pas de comptage lorsque l’entrée GATE est active descendant P = (présélection) Cnt.Dir Inp A : Entrée de comptage Inp B : Sens de comptage Add.
  • Página 68 Fonction Diagramme PnP : comptage sur le flanc montant nPn : comptage sur le flanc Nota : pas de comptage lorsque l’entrée GATE est active descendant Quad 4 A 90° B Inp A : Entrée de comptage Comptage sur flanc montant et sur flanc descendant Inp B : Entrée de comptage...

  • Página 69: Types D'entrée - Mesure De Temps

    15 Types d’entrée - mesure de temps Fonction Diagramme PnP : comptage sur le flanc montant nPn : comptage sur le flanc descendant InA.InB Inp A : Marche Inp B : Arrêt Add : Affichage 0 -> Présél. Sub : Affichage Présél -> 0 InB.InB Inp A : Sans fonction Inp B : Marche/Arrêt...

  • Página 70: Types D'entrée - Fréquencemètre

    16 Types d’entrée - Fréquencemètre Fonction Diagramme PnP : comptage sur le flanc montant nPn : comptage sur le flanc descendant Inp A : Entrée de fréquence Inp B : Sans fonction AsubB Inp A : Entrée de fréquence Inp B : Entrée de fréquence Formule : A - B AaddB...

  • Página 71: Opérations De Sortie

    17 Opérations de sortie Mode Diagramme Mode Diagramme Uniquement en mode en mode AddAr SubAr AddBat SubB AddTot www.kuebler.com Page 23...

  • Página 72: Dimensions

    18 Dimensions Découpe d’encastrement www.kuebler.com Page 24...
  • Página 73 Contatore elettronico CODIX 923 a preselezione con una preselezione Esecuzioni LCD positivo LCD positivo, retroilluminazione verde LCD negativo, retroilluminazione rossa, aspetto LED LCD negativo, retroilluminazione verde-rossa, Multicolore...
  • Página 74 Sommario Introduzione Istruzioni di sicurezza e avvertenze Utilizzo conforme Montaggio incassato Installazione elettrica Descrizione Visualizzazione/Organi di comando Ingressi INP A, INP B RESET GATE LOC.INP Uscite Uscita Uscita attiva Programmazione Richiamo della modalità Programmazione Richiamo dei menu principale Passaggio ad un sottomenu Richiamo dei punti del menu Richiamo dei punti del menu Memorizzazione della regolazione...
  • Página 75 10.12 Caratteristiche meccaniche 10.13 Collegamenti 11 La consegna include 12 Codificazione per l’ordinazione 13 Frequenze (specifiche) 13.1 Contatore di impulsi 13.2 Frequenzimetro 14 Tipi d’ingresso – Conteggio di impulsi 15 Tipi d’ingresso – Misura del tempo 16 Tipi d’ingresso - Frequenzimetro 17 Operazioni di uscita 18 Dimensioni www.kuebler.com...

  • Página 76: Introduzione

    Montaggio incassato Introduzione Montare l’apparecchio lontano da Prima di procedere al montaggio ed alla ogni fonte di calore ed evitare ogni messa in funzione, leggere contatto diretto con liquidi corrosivi, attentamente le presenti istruzioni vapore caldo o sostanze simili. PRECAUZIONE d’uso.

  • Página 77: Descrizione

    Evitare di posizionare i conduttori in parallelo con Visualizzazione/Organi di dei conduttori di energia. comando I conduttori ed i loro isolamenti devono soddisfare i campi di temperatura e di tensione previsti. Descrizione Display LCD multifunzione a 6 decadi Visualizzazione LCD a 2 righe ben visibile, con simboli per la preselezione visualizzata e lo stato dell’uscita Visualizzazione contemporanea del valore reale e...

  • Página 78: Gate

    GATE Il display visualizza la richiesta di conferma Ingresso di porta statico: funzione secondo la modalità operativa. Contatore di impulsi: nessun conteggio mentre attivo Frequenzimetro: nessun conteggio mentre attivo Per passare ai menu principale, Contatore orario: nessuna misura di tempo premere il tasto Prog/Modo mentre attivo (Gate.hi) nessuna misura di tempo...

  • Página 79: Menu Di Programmazione

    Se questa richiesta è confermata Regolazioni libere dell’operatore dalla pressione del tasto Prog/Modo, il menu di programmazione ricomincia dall’inizio. Gli ultimi valori registrati sono salvati. In questo Le regolazioni di fabbrica sono modo, è possibile modificarli indicate su fondo grigio nuovamente o controllarli.

  • Página 80: Contatore Di Impulsi

    7.8.4 Contatore di impulsi INP B: Ingresso di conteggio 90° Ogni fianco di INP A viene conteggiato 7.8.4.1 Menu principale degli ingressi di segnale e di comando Discriminatore di fase con quadruplicazione degli impulsi Menu principale di INP A: Ingresso di conteggio 0° programmazione degli ingressi di INP A: Ingresso di conteggio 90°...
  • Página 81 7.8.4.2 Menu principale delle operazioni di della preselezione Il Reset manuale ripristina il uscita contatore principale alla Menu principale per la preselezione ed il contatore di determinazione dell’operazione partite a zero di uscita Il Reset elettrico ripristina solo il contatore principale alla preselezione Conteggio sommante Uscita attiva quando il contatore...

  • Página 82: Tachimetro/Frequenzimetro

    Preimpostazione Polarità d’ingresso Preimpostazione regolabile tra PnP: commutazione positiva -999999 e 999999 comune per tutti gli ingressi Qualora un punto decimale sia stato programmato prima, esso nPn: commutazione a 0V viene visualizzato comune per tutti gli ingressi Colore del display (apparecchio 6.92x.x1x3.xx0) Filtro per gli ingressi di segnale Inp A e Inp B Colore del display Frequenza di conteggio massima...

  • Página 83: Contatore Orario

    Ingresso di bloccaggio Tempo di differimento dell’avviamento Quando l’ingresso Lock è Tempo di differimento attivato, la programmazione è dell’avviamento proscritta. Regolabile da 00.0 a 99.9 sec. All’avvio di una misura, i risultati delle misure effettuate in Quando l’ingresso Lock è quest’arco di tempo vengono attivato, la regolazione del valore ignorati...
  • Página 84 Filtro per gli ingressi di segnale Inp A e Inp B procede al conteggio internamente. Per un comando elettronico degli ingressi di segnale All’attivazione dell’ingresso MPI, ll valore corrente del contatore viene preso in considerazione come nuovo valore per la Per un comando meccanico degli preselezione.
  • Página 85 Uscita (segnale temporaneo) Per le modalità sottraenti (SUB, SUBAR, attiva quando il contatore è = 0 SUBBAT e SUBTOT), un „Reset“ (tramite Ripristino automatico alla il tasto o tramite l’ingresso) ripristina il preselezione quando il contatore contatore/il contatore orario su un nuovo è...
  • Página 86 7.8.6.4 Menu principale della modalità di Operazioni di uscita sommanti: ripristino segnale temporaneo all’uscita disattivato quando il contatore è Regolazione della modalità di > alla preselezione ripristino (disattivazione solo nella direzione positiva) Operazioni di uscita sottraenti: segnale temporaneo all’uscita Ripristino manuale (tramite il disattivato quando il contatore è...

  • Página 87: Regolazione Della Preselezione

    Regolazione della preselezione 7.10 Funzione di preimpostazione 7.9.1 Regolazione tramite i tasti delle I contatori di impulsi ed orario possono essere decadi preimpostati su un certo valore tramite la funzione di preimpostazione. In modalità di funzionamento, la linea inferiore visualizza sempre la preselezione, tranne nel caso delle operazioni di uscita AddBat, SubBat e AddTot Programmare l’ingresso MPI su Premere il tasto Prog/Modo fino...

  • Página 88: Tensione D'alimentazione Ed Uscite

    10.3 Tachimetro/Frequenzimetro N. Designazione Funzione Intervallo di 0,01 Hz a 65 kHz per gli ingressi di frequenza (vedi 13. Frequenze specifiche) segnale e di Principio di misura 76.3 Hz durata di periodo comando > 76.3 Hz tempo di porta INP A Ingresso di segnale A tempo di porta circa 13,1 ms INP B...

  • Página 89: Tensione Di Alimentazione

    10.7 Tensione di alimentazione 10.13 Collegamenti Alimentazione AC: 90 ... 260 V AC / max. 8 VA Tensione di alimentazione ed uscita: 50/ 60 Hz Morsetti a vite disinseribili, 7 morsetti, RM5,08 Protezione esterna: T 0,1 A Sezione dei conduttori: max. 2,5 mm² Alimentazione DC: 10 ...

  • Página 90: Frequenzimetro

    NOTA: Livelli di commutazione degli ingressi AddAr AddTot Livello di commutazione per alimentazione AC: SubAr Livello HTL Basso: 0 .. 4 VDC AddBat Alto: 12 .. 30 VDC SubBat Livello 5V Basso: 0 .. 2VDC Alto: 3,5 .. 30 VDC Livello di commutazione per alimentazione DC: Quad 2 Livello HTL...

  • Página 91: Tipi D'ingresso - Conteggio Di Impulsi

    14 Tipi d’ingresso – Conteggio di impulsi Funzione Diagramma PnP: conteggio sul fronte salente Nota: nessun conteggio quando l’ingresso GATE è attivo nPn: conteggio sul fronte discendente p = preset ( preselezione) Cnt.Dir Inp A: Ingresso di conteggio Inp B: Senso di conteggio Add: Visualiz.
  • Página 92 Funzione Diagramma PnP: conteggio sul fronte salente Nota: nessun conteggio quando l’ingresso GATE è attivo nPn: conteggio sul fronte discendente Quad 4 Inp A: Ingresso di conteggio Conteggio su fronte salente e su fronte discendente Inp B: Ingresso di conteggio Conteggio su fronte salente e su fronte discendente, inversione del senso...

  • Página 93: Tipi D'ingresso - Misura Del Tempo

    15 Tipi d’ingresso – Misura del tempo Funzione Diagramma PnP: conteggio sul fronte salente nPn: conteggio sul fronte discendente InA.InB Inp A: Start Inp B: Stop Add: Visualiz. 0 -> Preselez. Sub.: Visualiz. Preselez. -> InB.InB Inp A: Senza funzione Inp B: Start/Stop Add: Visualiz.

  • Página 94: Tipi D'ingresso - Frequenzimetro

    16 Tipi d’ingresso - Frequenzimetro Funzione Diagramma PnP: conteggio sul fronte salente nPn: conteggio sul fronte discendente Inp A: Ingresso di frequenza Inp B: Senza funzione AsubB Inp A: Ingresso di frequenza 1 Inp B: Ingresso di frequenza 2 Formula: A - B AaddB Inp A: Ingresso di...

  • Página 95: Operazioni Di Uscita

    17 Operazioni di uscita Modalit Diagramma Modalit Diagramma à à Solo in modalità in modalità AddAr SubAr AddBat SubBat AddTot www.kuebler.com Pagina 23...

  • Página 96: Dimensioni

    18 Dimensioni Apertura d’incastro www.kuebler.com Pagina 24...

  • Página 97: Contador Electrónico De Preselección

    Contador electrónico CODIX 923 de preselección con una preselección Modelos LCD positivo LCD positivo, retroiluminación verde LCD negativo,retroiluminación roja, Aspecto LED LCD negativo, retroiluminación verde-roja, Multicolor...
  • Página 98 Índice Introducción Observaciones de seguridad y advertencia Uso conforme a su finalidad Montaje en el cuadro de mando Instalación eléctrica Descripción Visualización/Órganos de mando Entradas INP A, INP B RESET GATE LOC.INP Salida Salida Salida activa Programación Inicio de la programación Selección de los menús principales Entrada en un submenú...
  • Página 99 10.12 Datos mecánicos 10.13 Conexiones 11 Composición del suministro 12 Clave de pedido 13 Frecuencias típicas 13.1 Contador de impulsos 13.2 Frecuencimetro 14 Tipos de entrada - Conteo de impulsos 15 Tipos de entrada - Medición de tiempo 16 Tipos de entrada - Frecuencimetro 17 Operaciones de salida 18 Dimensiones www.kuebler.com...

  • Página 100: Introducción

    Instrucciones de montaje Introducción Retirar del aparato el marco de fijación. Introducir el aparato por delante en el recorte Antes del montaje y de la puesta en del cuadro de mando y prestar atención al servicio, lea estas instrucciones de asiento correcto de la junta del marco frontal.

  • Página 101: Descripción

    Descripción Visualización/Órganos de mando Visualizador LCD multifunción de 6 dígitos Pantalla LCD fácilmente legible de 2 líneas con símbolos para la preselección mostrada y el estado de la salida. Indicación simultánea del valor real y de la preselección o de los contadores accesorios. Ejecución sin/con visualizador retroiluminado.

  • Página 102: Gate

    GATE En la pantalla aparece la pregunta de Entrada de puerta estática: La función depende del seguridad modo de funcionamiento. Contador de impulsos: ningún conteo mientras esté activa Entrada en los menús principales Frecuencimetro: ningún conteo mientras esté accionando la tecla Prog./modo activa Contador de tiempo: ninguna medición de tiempo mientras esté...

  • Página 103: Menú De Programación

    En la pantalla aparece Preajuste la pregunta de Conjunto de parámetros 2 seguridad Preajuste Si se confirma esta pregunta con Conjunto de parámetros 3 la tecla Prog/Modo comienza el menú de programación desde el principio. Se conservan los Ajustes libres del usuario últimos valores ajustados.

  • Página 104: Contador De Impulsos

    Menú de programación Discriminador de fase con Tacómetro/Frecuencimetro duplicación de los impulsos (7.8.5) INP A: Entrada de conteo 0° INP B: Entrada de conteo 90° Se cuenta cada flanco de INP A Discriminador de fase con 7.8.4 Contador de impulsos cuadruplicación de los impulsos 7.8.4.1 Menú...

  • Página 105: Menú Principal Para Operaciones De Salida

    7.8.4.2 Menú principal para operaciones de contador principal en la preselección salida Menú principal para la Conteo adicionante con reset determinación de la operación de automático y totalizador salida Salida (señal transitoria) activa con contador = preselección Reset automático a cero con Conteo adicionante contador principal = preselección Salida activa con contador >...

  • Página 106: Menú Principal Del Modo De Reiniciación

    Color de pantalla (aparato 6.92x.x1x3.xx0) Filtro para las entradas de señales InpA y Inp B Color de pantalla máxima frecuencia de conteo línea superior rojo línea inferior rojo reducida a aprox. 30 Hz (para el Color de pantalla control con contactos mecánicos) línea superior rojo línea inferior...

  • Página 107: Contador De Tiempo

    Al activarse la entrada Lock se flanco válido hasta que en la bloquean el ajuste del valor de pantalla se muestre cero. preselección y la programación. Color de pantalla (aparato 6.92x.x1x3.xx0) Color de pantalla 7.8.5.2 Menú principal de configuración línea superior rojo Menú...
  • Página 108 El conteo de tiempo sólo se Al activarse la entrada Lock se puede controlar a través de la bloquea el ajuste del valor de entrada Gate. preselección. Inp A e Inp B sin función El contador de tiempo se Al activarse la entrada Lock se recoloca mediante un RESET (a bloquean el ajuste del valor de cero en las operaciones de...
  • Página 109 Conteo substraente con reset Unidad de tiempo horas, min, s automático y contador de lotes Salida (señal transitoria) activa con contador = cero Reset automático a la preselección con contador Ajuste del punto decimal (resolución) principal = cero Punto decimal El contador de lotes cuenta el (determina la resolución) número de repeticiones...

  • Página 110: Menú Principal Para La Preselección

    7.8.6.5 Menú principal para la preselección < 0 y a continuación activa en dirección positiva y contador > 0 Menú principal para la preselección operaciones de salida adicionantes: señal transitoria en salida, pasiva en dirección positiva y contador > preselección y a continuación operaciones de salida pasiva en dirección negativa y adicionantes:...

  • Página 111: Ajuste Con La Función Teach

    Reset se recoge el nuevo valor Conexiones de preselección y se vuelve al modo de funcionamiento. 7.9.2 Ajuste con la función Teach Programar la entrada MPI en tEAch En el modo de funcionamiento, seleccionar con la tecla Prog/modo la preselección a modificar Activar brevemente la entrada MPI (lógica de entrada NPN o PNP)

  • Página 112: Datos Técnicos

    10 Datos técnicos Resistencia de entrada 5 k Forma de los impulsos cualquiera Nivel de conmutación en alimentación AC: 10.1 Datos generales Nivel HTL Low: 0 ... 4 VDC Pantalla LCD positivo o negativo, High: 12 ... 30 VDC con retroiluminación Nivel 5V Low: 0 ...

  • Página 113: Cem

    10.10 CEM 12 Clave de pedido Resistencia a interferencias: EN61000-6-2 6.923.X10X.XX0 con líneas de señal y de Nivel de entrada mando blindadas 0 = nivel estándar (HTL) Emisión de interferencias: EN55011 Clase B A = nivel 5V Tensión de alimentación 10.11 Seguridad del aparato 0 = 90 ..

  • Página 114: Frecuencias Típicas

    13 Frecuencias típicas 13.2 Frecuencimetro Nivel HTL 13.1 Contador de impulsos Alimentación AC Low típ. 2,5 V High típ 22 V Nivel HTL Alimentación DC 12V Low típ. Alimentación AC Low típ. 2,5 V High típ 10 V High típ 22 V Alimentación DC 24V Low típ.

  • Página 115: Tipos De Entrada - Conteo De Impulsos

    14 Tipos de entrada - Conteo de impulsos Función Diagrama PnP: Conteo con flanco ascendente nPn: Conteo con flanco Observación: ningún conteo si entrada GATE activa descendente p = preset (preselección) Cnt.Dir Inp A: Entrada de conteo Inp B: Dirección de conteo Add: Indicación 0 -->...
  • Página 116 Función Diagrama PnP: Conteo con flanco ascendente nPn: Conteo con flanco Observación: ningún conteo si entrada GATE activa descendente Quad 4 A 90° B Inp A: Entrada de conteo Conteo con flanco ascendente y descendente Inp B: Entrada de conteo Conteo con flanco ascendente y descendente, inversión de la dirección...

  • Página 117: Tipos De Entrada - Medición De Tiempo

    15 Tipos de entrada - Medición de tiempo Función Diagrama PnP: Conteo con flanco ascendente nPn: Conteo con flanco descendente InA.InB Inp A: Arranque Inp B: Parada Add: Indicación 0 --> preselección Substr: Indicación preselección -> 0 InB.InB Inp A: sin función Inp B: Arranque/Parada Add: Indicación 0 -->...

  • Página 118: Tipos De Entrada - Frecuencimetro

    16 Tipos de entrada - Frecuencimetro Función Diagrama PnP: Conteo con flanco ascendente nPn: Conteo con flanco descendente Inp A: Entrada de frecuencia Inp B: sin función AsubB Inp A: Entrada de frecuencia 1 Inp B: Entrada de frecuencia 2 Fórmula: A - B AaddB...

  • Página 119: Operaciones De Salida

    17 Operaciones de salida Modo Diagrama Modo Diagrama Sólo en modo en modo AddAr SubAr AddBat SubBat AddTot www.kuebler.com Página 23...

  • Página 120: Dimensiones

    18 Dimensiones Recorte del cuadro de mando Fritz Kübler GmbH Zähl- und Sensortechnik P.O. BOX 3440 D-78023 Villingen-Schwenningen GERMANY Tel: +49 (0) 77 20 - 39 03 - 0 Fax +49 (0) 77 20 - 2 15 64 sales@kuebler.com www@kuebler.com...

Tabla de contenido
