Conexión de la fuente de alimentación
Advertencia
Advertencia

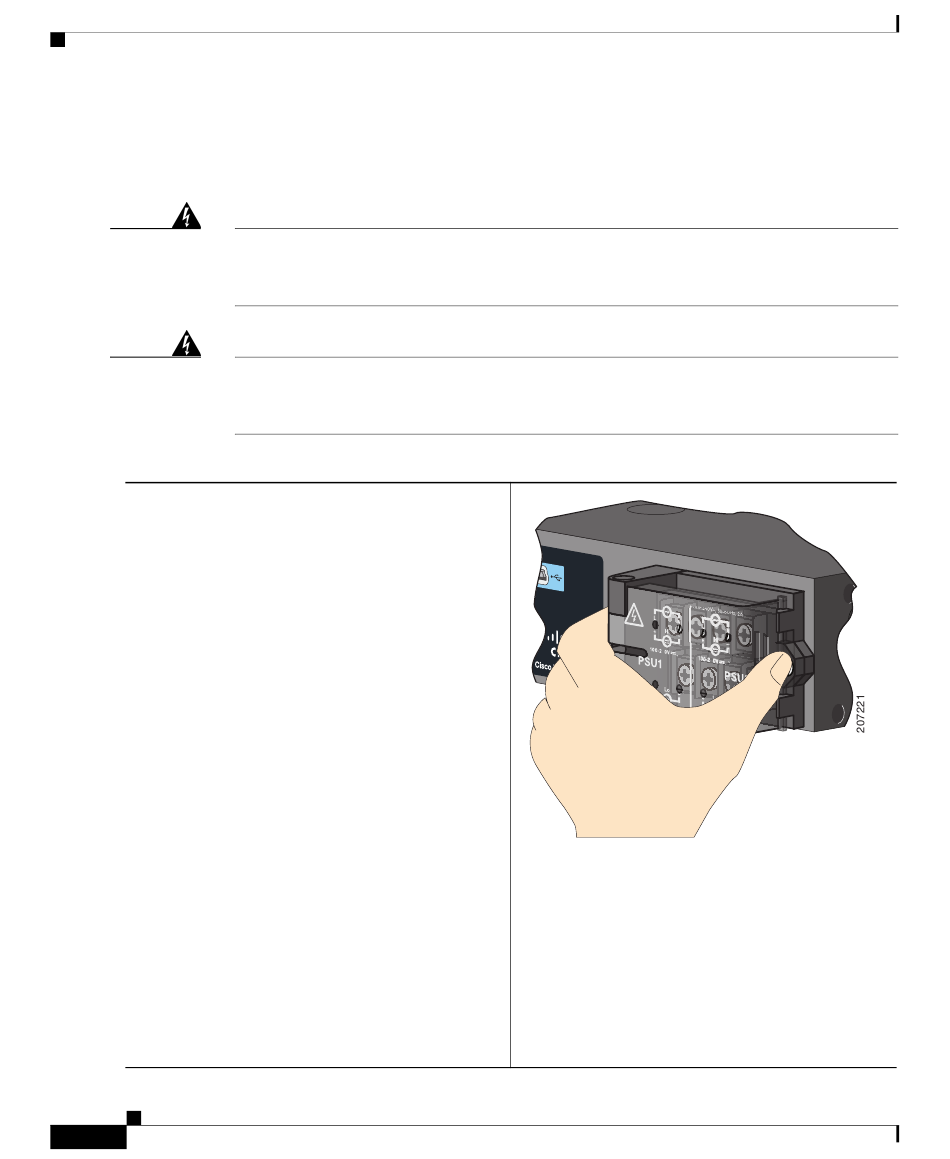

Paso 1 Ubique el terminal de entrada de
alimentación del switch.
Los tornillos del terminal están marcados en
la cubierta del terminal de entrada de
alimentación.
Suministro de CA:
Identifique los tornillos del terminal de línea
y neutro para el suministro de CA. El tornillo
del terminal de línea está marcado con una L
y el tornillo del terminal neutro está marcado
con una N.
Suministro de CC:
Identifique los tornillos de los terminales
positivo y negativo de suministro de CC.
El tornillo del terminal positivo está marcado
con un + y el tornillo del terminal negativo
está marcado con un –.
Los tornillos de terminal del módulo
Nota
1 de fuente de alimentación están en
el lado marcado como PSU1 y los
tornillos de terminal del módulo 2 de
fuente de alimentación están en el
lado marcado como PSU2. Asegúrese
de conectar los cables a los tornillos
de terminal correctos.
Guía de introducción del switch Cisco IE 3010
20
Prepare el cable de alimentación.
Es posible que esta unidad tenga más de una conexión de fuente de
alimentación. Para eliminar el suministro de energía a la unidad, se deben
desconectar todas las conexiones. Advertencia 1028
Este equipo utiliza el sistema de protección contra cortocircuitos
(o sobrecorriente) del edificio. Asegúrese de que el dispositivo de protección
no sea superior a: CA: 5 amperios; CC: 15 amperios. Advertencia 1005
Guía de introducción del switch Cisco IE 3010
10 0- 24 0V
~, 50 -6 0H
z, 2A
10 0- 24 0V
~, 50 -6 0H
z, 2A
5
2A
5
2A
10 A
10 A
