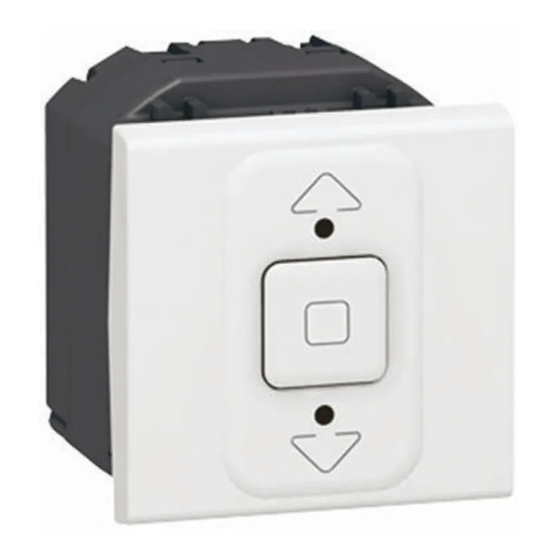

Mosaic™
Inter centralisé de volets
770 24
Caractéristiques
Tension
100 - 240 V
Fréquence
50 - 60 Hz
2 x 1,5 / 1 x 2,5 mm
Profondeur = 40 mm mini
EN 50065
IEC 60669-2-1
-5 à + 45°C
Câblage
Commandes entrées auxiliaires :
Consignes de sécurité :
Ce produit doit être installé de préférence par un électricien qualifié. Une installation et une utilisation incorrectes
peuvent entraîner des risques de choc électrique ou d'incendie.
Avant d'effectuer l'installation, lire la notice, tenir compte du lieu de montage spécifique au produit.
Ne pas ouvrir l'appareil. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et
habilité Legrand. Toute ouverture ou réparation non autorisée annule l'intégralité des responsabilités, droits à remplacement
et garanties.
Utiliser exclusivement les accessoires de la marque Legrand.
A
2
N
L
E1 = Montée
E2 = Descente
E1
E2
2
Publicidad
Tabla de contenido
Manuales relacionados para LEGRAND Mosaic 770 024
Resumen de contenidos para LEGRAND Mosaic 770 024
- Página 1 Avant d’effectuer l’installation, lire la notice, tenir compte du lieu de montage spécifique au produit. Ne pas ouvrir l’appareil. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité Legrand. Toute ouverture ou réparation non autorisée annule l’intégralité des responsabilités, droits à remplacement et garanties.
- Página 2 Remarques : Il possède une interface infrarouge qui permet de commander des produits de l’installation à partir d’un émetteur infra- rouge “In One by Legrand” (ex. : Réf. 882 00). Apprentissage : procédure qui permet de définir et d’enregistrer un scénario Scénario : ensemble de commandes exécutées simultanément sur les différents récepteurs (acteurs) qui ont été...
- Página 3 Légende Le voyant s'éteint Le voyant clignote Le voyant clignote Le voyant flashe rapidement lentement Apprentissage du scénario Etape 1 : débuter l'apprentissage (sur l’émetteur) Appuyer sur Appuyer sur l’une des 3 touches de commande LEARN qui doit piloter l’ensemble des récepteurs. Etape 2 : ajouter un récepteur au scénario (sur le récepteur) Appuyer sur Appuyer sur l’une des 3 touches de commande...
-
Página 4: Problèmes Et Solutions
Effacement d’un scénario (sur l’émetteur) Retour du produit en configuration usine Appuyer sur Appuyer sur LEARN LEARN et maintenir 10 s Problèmes et solutions Problème Cause Solution Le voyant learn s'allume pendant L'apprentissage est impossible. Installer des produits compatibles. 5 secondes. Le voyant learn s'allume pendant Le nombre des émetteurs Supprimer les scénarios inutilisés. - Página 5 Het apparaat niet openen. Alle Legrand* producten mogen uitsluitend geopend en gerepareerd worden door personeel dat door Legrand* is opgeleid en bevoegd verklaard. In geval van ongeoorloofd openen of repareren kan geen enkele aanspra- kelijkheid aanvaard worden, vervalt het recht op vervanging en zijn de garanties niet meer geldig.
- Página 6 Het commando Stop kan niet uitgevoerd worden vanuit de hulpingangen E1 en E2. Opmerking : Het heeft een Infrarode interface waarmee producten van de installatie vanaf een infrarode zender "In One by Legrand" bediend kunnen worden (bijv. : Ref. 882 00).
- Página 7 Legende Het controlelampje Het controlelampje Het controlelampje Het controlelampje gaat uit knippert langzaam knippert snel flitst Inlezen van het scenario Stap 1 : beginnen met aanleren (op de LEADER) Druk op Druk op één van de 3 bedieningtoetsen LEARN Stap 2 : voeg een actor toe aan het scenario (op de ACTOR) Druk op Druk op één van de 3 bedieningtoetsen LEARN...
-
Página 8: Problemen En Oplosisngen
Wissen van een scenario (op de zender) Terugkeer van het product naar de standaardconfiguratie Druk op LEARN Druk op LEARN en houd deze 10s ingedrukt Problemen en oplosisngen Probleem Reden Oplossing Le verklikker learn gaat aan De programmatie is onmogelijk . Installeer compatibele produkten. - Página 9 Before carrying out the installation, read the instructions and take account of the product's specific mounting location. Do not open up the device. All Legrand* products must be exclusively opened up and repaired by personnel having received Legrand* training and qualification. Any unauthorized opening or repair cancels the comprehensiveness of the liabilities and the rights to replacement and guarantees.
-
Página 10: Factory Settings
The Stop control cannot be made from the auxiliary inputs E1 and E2. Note : It has an infrared interface for controlling products of the installation using an "In One by Legrand" infrared transmitter (e.g. Cat. No. 882 00). Learning : procedure that enables a scenario to be defined and saved. -
Página 11: Learning A Scenario
The indicator light The indicator light The indicator light The indicator light switches off flashes slowly flashes quickly flashes Learning a scenario Step 1 : start the learning phase (on the TRANSMITTER) Press LEARN Press one of the three control buttons Step 2 : add an actor to the scenario (on the RECEIVER) Press LEARN Press one of the three control buttons... -
Página 12: Deleting A Scenario
Deleting a scenario (on the transmitter) Product goes back to factory settings Press LEARN Press LEARN and hold for 10 secs Problems and solutions Problem Cause Solution The LEARN indicator light switches on Learning is impossible. Install compatible products. for 5 seconds. The LEARN indicator light switches on The number of recorded transmitters Clear the unused scenarios. -
Página 13: Technische Daten
Vor der Installation die Anleitung lesen, den produktspezifischen Montageort beachten. Das Gerät nicht öffnen. Alle Produkte von Legrand dürfen ausschließlich von durch Legrand geschultes und anerkanntes Personal geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche. - Página 14 Die Funktion STOP kann mit den Hilfseingängen E1 und E2 nicht gesteuert werden. Anmerkung : Es besitzt eine IR-Schnittstelle zur Steuerung mit einer „In One by Legrand" IR-Fernbedienung (z. B. Best.-Nr. 882 00). Lemen : Verfahren zum Festlegen und Einprogrammieren eines Szenarios.
- Página 15 Légende Die Leuchtdiode Die Leuchtdiode blinkt Die Leuchtdiode blinkt Die Leuchtdiode erlischt langsam ca.1Hz schnell ca. 2Hz blitzt ca. 5Hz Einlernen der Teilnehmer 1. Schritt : Einlernmodus aktivieren (auf dem Sensor) Die Lerntaste LEARN drücken Eine der 3 Steuertasten drücken (Lernmodus aktivieren) 2.
- Página 16 Ursache Störungsbehebung LEARN- LED leuchtet 5 sek. Einlernen ist nicht möglich, Kontaktieren Sie bitte Ihren Dauer. Kommunikationskonflikt. Legrand Support. LEARN- LED leuchtet 10 sek. Anzahl der eingelernten Geräte ist Löschen Sie nicht benötigte Dauer. mehr als 32. Konfigurationen. LEARN- LED blinkt bei Einlernen Automatisches beenden einer Restart der LEARN- Phase.
-
Página 17: Características
Antes de efectuar la instalación, leer el manual, tener en cuenta el lugar de montaje específico al producto. No abrir el aparato. Todos los productos Legrand* deben ser exclusivamente abiertos y reparados por un personal formado y autorizado por Legrand*. Cualquier apertura o reparación no autorizada anula la integridad de las responsabilidades, dere- chos a reemplazo y garantías. -
Página 18: Descripción
Observación : Posee una interfaz Infrarroja que permite controlar productos de la instalación a partir de un emisor infrarrojo "In One by Legrand" (ej.: Ref. 882 00). Aprendizaje : Procedimiento que permite definir y grabar un escenario. Escenario : Conjunto de mandos ejecutados simultáneamente en los diferentes receptores (actores) que han sido asociados al emisor... -
Página 19: Aprendizaje Del Escenario
Leyenda Led Off Parpadeo lento Parpadeo rápido Flash Aprendizaje del escenario Paso 1 : crear el escenario, fase LEARN (en el EMISOR) Pulsar LEARN Pulsar una de las 3 teclas de mando Paso 2 : añadir un actor al escenario (en el RECEPTOR) Pulsar LEARN Pulsar una de las 3 teclas de mando Para asociar más mecanismos al escenario, repetir en cada receptor las operaciones... -
Página 20: Borrado De Un Escenario (En El Emisor)
Borrado de un escenario (en el emisor) Retorno del producto a la configuración de fábrica Pulsar en LEARN Pulsar en LEARN y mantener por 10 s Problemas y soluciones Problema Causa Solucíon El piloto learn se enciende El aprendizaje es imposible. Instalar productos compatibles.
