4.8 Cables de alimentación
■ Cable de alimentación
■ El equipo HandyPlasma incluye un cable de alimentación de entrada adecuado para
alimentar la entrada monofásica de 220~240 Vca.
Cuando el voltaje de entrada del equipo está por encima o por debajo del rango de operación segura,
se muestran las Pantallas de Error de Voltaje cuando se inicia el proceso de corte.
Si la tensión de alimentación excede continuamente el rango de tensión de trabajo seguro, la vida útil
del equipo puede reducirse.

Conexiones de aire

Montaje del adaptador de aire:

1. Retire la cubierta protectora roja en el puerto de entrada.
2. Conecte el adaptador NPT de ¼" a la entrada de gas del equipo y conecte la manguera a la clavija.
Nota
Para garantizar un sellado seguro, aplique el bloqueo de la rosca en las roscas de los accesorios de
acuerdo con las instrucciones del fabricante. No utilice cinta de teflón como empaquetadura, ya que
pequeñas partículas de cinta pueden romperse y bloquear los puertos pequeños de gas de la antorcha.
Perno de 8 mm
Clip
Manguera de
suministro
de gas
52

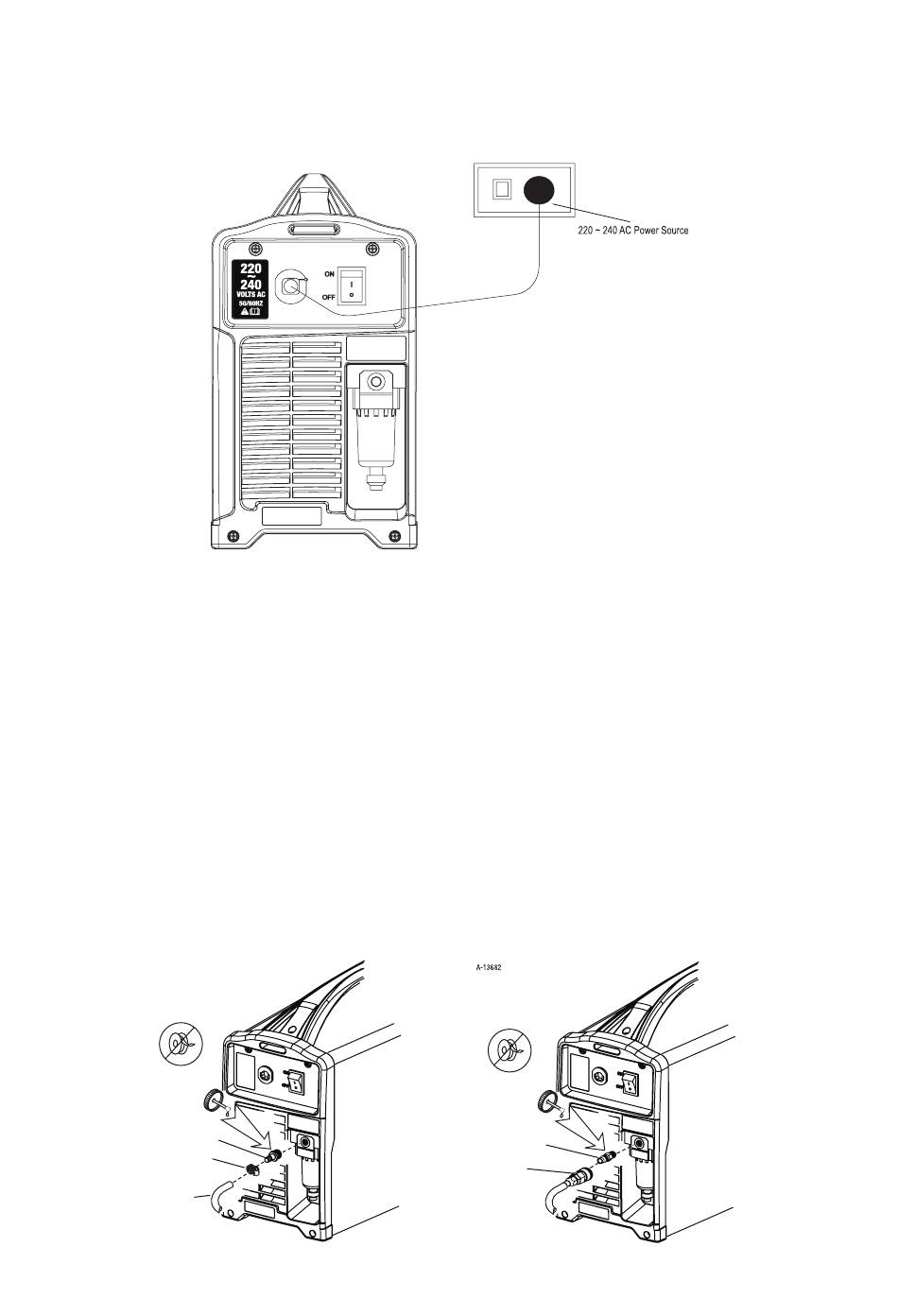

Figura 4.1 - Suministro de equipos de HandyPlasma.
Boquilla Conectora de Aire Nitto,
Conector Macho 1/4" , P
suministro de gas de
Figura 4.2 - Conexión de gas a la entrada de aire comprimido.
Manguera de
conexión rápida
Desconectar
