Manual del operario

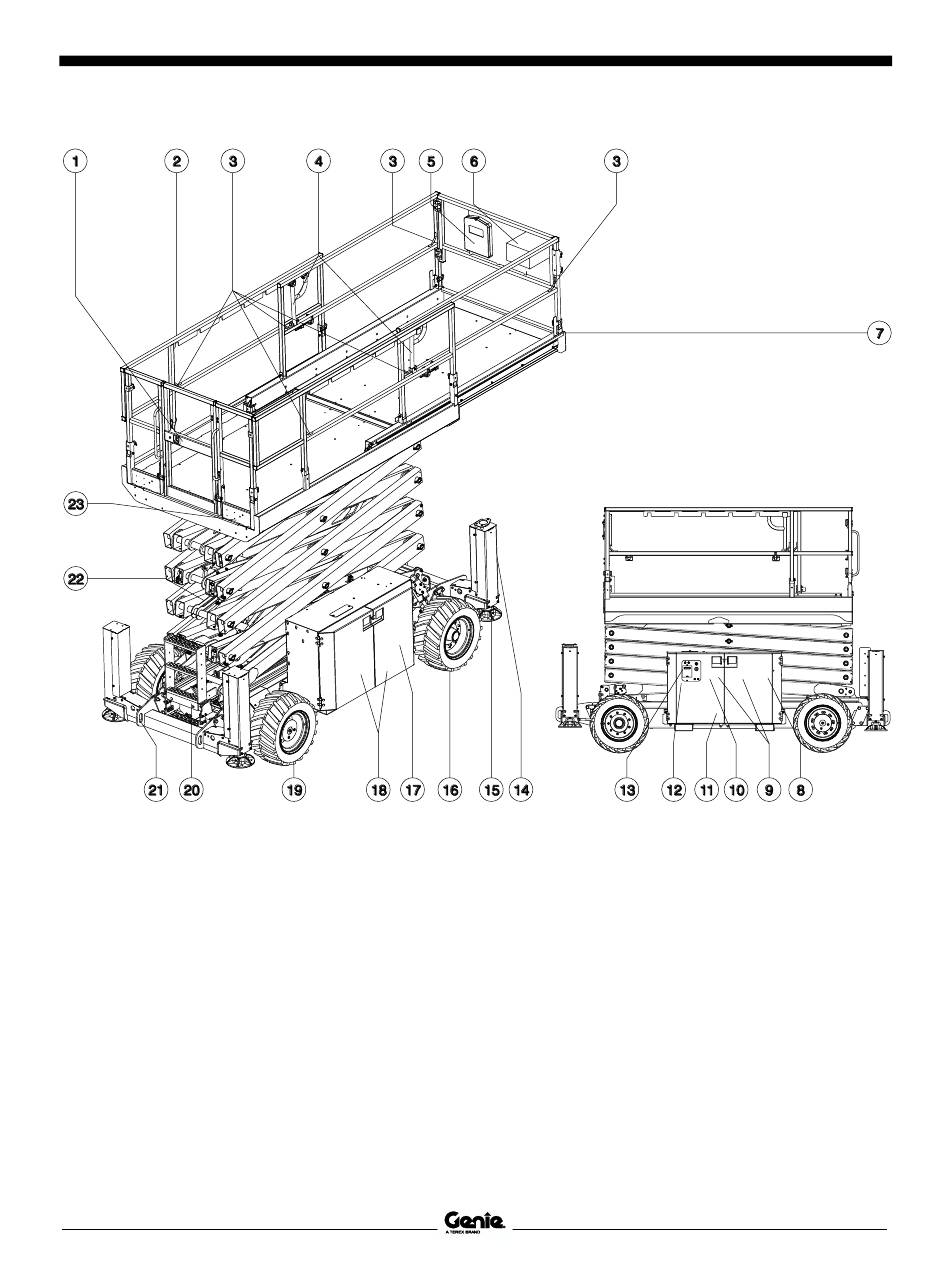

Leyenda
Leyenda
1
Puerta de acceso a la plataforma
2
Barandillas de la plataforma
3
Argollas para cables de seguridad
4
Palanca de bloqueo de extensión de la plataforma
5
Cajetín para la documentación
6
Mandos de la plataforma
7
Extensión de la plataforma
8
Cargador de baterías (tras la cubierta del lado de
los mandos del suelo)
9
Cubierta lateral de los mandos del suelo
10 Tanque hidráulico (detrás de la cubierta)
11 Alarma de inclinación (tras la cubierta)
20
™
-2669BE • GS
™
-3369BE • GS
GS
Tercera edición • Primera impresión
12 Indicador de nivel de aceite hidráulico (tras la
cubierta)
13 Mandos del suelo con pantalla LCD
14 Caja del estabilizador (si la máquina está equipada
con estabilizadores)
15 Soporte del estabilizador (si la máquina está
equipada con estabilizadores)
16 Neumático direccional
17 Motor (bajo cubierta)
18 Cubiertas del compartimento de baterías
19 Neumático no direccional
20 Escalera de acceso
21 Enganche para el transporte
22 Brazo de seguridad
23 Salida GFCI
™
-4069BE
N.º de pieza 1305656SPGT
