Ficha técnica DS/CM10–ES Rev. O

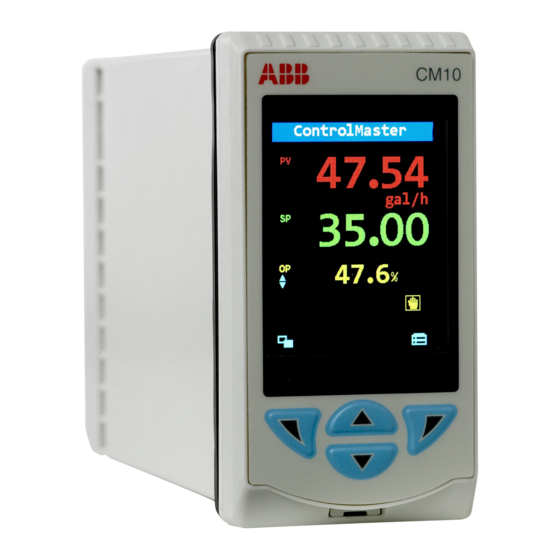

ControlMaster CM10
Controlador universal de procesos,
Control sencillo del proceso
Measurement made easy
Display de fácil comprensión del estado del proceso
— Pantalla TFT a todo color de gran claridad
— Personalizable por el usuario
Uso extremadamente sencillo
— Interfaz de usuario intuitiva acompañada por mensajes de
texto claros que facilitan y aceleran el proceso de
instalación, puesta en marcha y funcionamiento
Ampliable para satisfacer los requisitos de las aplicaciones
— Amplias opciones de software y hardware
Configuración de PC
— Una herramienta de software fuera de línea que ahorra
tiempo e incluye generación de informes
1
/
DIN
8
Control de perfiles
— Función de creación de perfiles de puntos de ajuste
Funciones de control flexibles
— Encendido/Apagado, tiempo proporcional, PID analógico
y estrategias de control de válvula motorizada
Capacidad de resolución de problemas
— Funciones flexibles que incluyen matemáticas y lógica y que
ofrecen la potencia necesaria para satisfacer requisitos de
aplicaciones complejas
Resistente
— Protección ambiental IP 66 y NEMA 4X
Conectividad flexible
— Comunicaciones Ethernet y MODBUS
®

Publicidad

Tabla de contenido
loading

Manuales relacionados para ABB ControlMaster CM10

Resumen de contenidos para ABB ControlMaster CM10

  • Página 1 Ficha técnica DS/CM10–ES Rev. O ControlMaster CM10 Controlador universal de procesos, Control sencillo del proceso Measurement made easy Display de fácil comprensión del estado del proceso Control de perfiles — Pantalla TFT a todo color de gran claridad — Función de creación de perfiles de puntos de ajuste —...

  • Página 2: Descripción General

    Controlador universal de procesos, Descripción general El ControlMaster CM10 es un controlador flexible, universal de proceso PID DIN flexible. La información detallada sobre el proceso se representa con claridad en la pantalla TFT a todo color del CM10 y una interfaz de operador intuitiva simplifica la configuración y el funcionamiento.

  • Página 3: Funciones Ampliables

    Control de grupos Ajuste de plantilla Bloque E/S recomendado: * Básico + placa opcional 1 † Básico + placa opcional 1a Fig. 1: Descripción general de las opciones de plantillas ControlMaster CM10 | Controlador universal de procesos, DIN | DS/CM15–ES Rev. O...

  • Página 4: Pantalla De Procesos Versátil

    CM10. Las increíbles características de personalización permiten que la información mostrada se adecue a los requisitos del proceso. Fig. 2: Pantalla de lazo simple Fig. 3: Pantalla de estado de alarma DS/CM15–ES Rev. O | ControlMaster CM10 | Controlador universal de procesos,...

  • Página 5: Funciones De Control Flexibles

    Páginas del operador Confirmación de alarma Salida 1 Señal de estado Salida 2 Vapor Agua Señal de flanco Fig. 5: Tecla configurable Fig. 7: Ejemplo de control de salida dividida ControlMaster CM10 | Controlador universal de procesos, DIN | DS/CM15–ES Rev. O...

  • Página 6: Flexibilidad En La Solución De Problemas

    2 señales analógicas a partir de una señal de activación. Por ejemplo, se puede seleccionar automáticamente un sensor de seguridad en caso de fallo de un sensor principal. DS/CM15–ES Rev. O | ControlMaster CM10 | Controlador universal de procesos,...

  • Página 7: Comunicaciones

    CM10 en tiempo real a través de MODBUS TCP, lo que facilita su integración en sistemas de control de mayor tamaño o su conexión a un registrador de datos. ControlMaster CM10 | Controlador universal de procesos, DIN | DS/CM15–ES Rev. O...
  • Página 8 IrDA estándar y un adaptador USB para IrDA. Fig. 14: Configuración de elaboración de informes Fig. 12: Configuración de entrada analógica Fig. 13: Configuración del perfil DS/CM15–ES Rev. O | ControlMaster CM10 | Controlador universal de procesos,...

  • Página 9: Perfil Del Punto De Ajuste

    Los límites de la histéresis pueden ser superiores, inferiores o superiores e inferiores al valor del punto de ajuste. ControlMaster CM10 | Controlador universal de procesos, DIN | DS/CM15–ES Rev. O...

  • Página 10: Plantillas De Aplicación

    (plantilla de estación automática/manual). En este ejemplo, el CM10 funciona como elemento de seguridad de un control crítico de caudal. Controlador Salida maestro Señal de control maestra Salida Caudal DS/CM15–ES Rev. O | ControlMaster CM10 | Controlador universal de procesos,...

  • Página 11: Especificaciones Técnicas

    — Derivada*: de 0,0 a 999,9 s — Reposición manual: de 0,0 a 100,0 % *3 conjuntos de parámetros de PID cuando se usan con programación de la ganancia ControlMaster CM10 | Controlador universal de procesos, DIN | DS/CM15–ES Rev. O...
  • Página 12 — 20 puntos de corte — Día — Duración Control de grupos * Número de salidas: — 6 Nivelación de desgaste: — Girar o FIFO * Solo en nivel de funcionalidad 'Estándar' DS/CM15–ES Rev. O | ControlMaster CM10 | Controlador universal de procesos,...
  • Página 13 10 (entrada de mA) Termorresistencia Pt100 Otras linealizaciones x, x Filtro digital Programable de 0 a 60 s * Sólo si la entrada de proceso universal se configura como "Termopar" ControlMaster CM10 | Controlador universal de procesos, DIN | DS/CM15–ES Rev. O...
  • Página 14 Entradas digitales Tipo Libre de tensión o 24 V Duración de pulso Sólo una entrada configurada: 250 ms mínima Ambas entradas configuradas como analógicas o digitales: 500 ms DS/CM15–ES Rev. O | ControlMaster CM10 | Controlador universal de procesos,...
  • Página 15 — 125 ms — 125 ms Alimentación eléctrica al transmisor de 2 hilos Cantidad: — 1 estándar Voltaje: — 24 V CC Unidad: — 2 lazos, 45 mA máx. ControlMaster CM10 | Controlador universal de procesos, DIN | DS/CM15–ES Rev. O...
  • Página 16 — Se puede configurar el envío tras la aparición de un evento específico — Hasta 3 destinatarios — Hasta 4 fuentes de activación con identificador configurable * MODBUS es una marca registrada de MODBUS-IDA DS/CM15–ES Rev. O | ControlMaster CM10 | Controlador universal de procesos,...
  • Página 17 Salida analógica 1 Alimentación de Salida analógica 2 Referencia = Aislamiento * Se pueden aplicar restricciones – se refieren a las especificaciones del relé en la página 15 ControlMaster CM10 | Controlador universal de procesos, DIN | DS/CM15–ES Rev. O...

  • Página 18: Conexiones Eléctricas

    — Kit de montaje en carril DIN CM10/CM15, CM10/0715 (1,8 +0,02 – 0 — Servicio de configuración de ingeniería postventa ENG/CON 91,8 +0,8 – 0 (3,6 +0,03 – 0 ³30 (1,18) 14(0,55) DS/CM15–ES Rev. O | ControlMaster CM10 | Controlador universal de procesos,...

  • Página 19: Información Para Cursar Pedidos

    Configuración personalizada (el cliente debe rellenar y proporcionar la ficha de configuración personalizada CM10 – INF11/090–EN) Configuración de ingeniería (el cliente debe proporcionar la información de la configuración necesaria) No compatible con la aprobación cULus. ControlMaster CM10 | Controlador universal de procesos, DIN | DS/CM15–ES Rev. O...
  • Página 20 División Instrumentación sin previo aviso. En relación a las solicitudes de C/San Romualdo 13 compra, prevalecen los detalles acordados. ABB no acepta ninguna responsabilidad por cualquier error 28037 Madrid potencial o posible falta de información de este Spain documento.
