THEORIE DE FONCTIONNEMENT

Système d'alimentation en carburant: Le tuyau s'étend de l'alimentation en gaz jusqu'à l'appareil de
chauffage lui-même. Après être passé par le tuyau, le gaz passe par l'électrovalve et ressort par le gicleur
dans la chambre de combustion.
Système d'air: Le moteur interne fait tourner le ventilateur, ce qui pousse l'air dans et autour de la chambre
de combustion. Ici, l'air est chauffé et fournit un flux constant de chaleur.
Système d'allumage: Le module étincelle envoie du courant à l'allumeur. L'allumeur allume le mélange de
carburant et d'air.
Système de Contrôle de Sécurité: Ce système arrête le chauffage si la flamme s'éteint. Le ventilateur et le
moteur continuent de fonctionner mais le chauffage n'émet pas de chaleur.
Système de Contrôle de Température: Un thermostat intégré permet au chauffage de s'allumer et de
s'éteindre afin de maintenir une température constante.
ALIMENTATION EN GAZ NATUREL
L'utilisateur de ce chauffage doit fournir l'alimentation en gaz naturel et tous les raccords pour bien
installer le chauffage.
L'alimentation en gaz naturel doit pouvoir fournir un minimum de 150 pieds cube de gaz pour chaque
heure d'utilisation du chauffage. Consulter votre fournisseur en gaz naturel pour la bonne taille de toutes
les canalisations de gaz. Il faut régler l'alimentation en gaz naturel entre un minimum de 5 pouces de
colonne d'eau jusqu'à un maximum de ½ PSI.
SORTIE D'AIR
CHAUFFE PROPRE
(AVANT)
CHAMBRE DE COMBUSTION
AIR POUR LA COMBUSTION
AIR CHAUFFE
VENTILATION
Toujours prévoir une ouverture d'air frais dans l'espace chauffé d'au moins 3 pieds carrés (2,800 cm2)
pour chaque 100,000 BTU/heure de chauffage. S'assurer toujours qu'il y a une bonne ventilation avant
de démarrer ce chauffage.
NE JAMAIS LAISSER UN RADIATEUR SANS SURVEILLANCE LORSQU'IL BRULE OU LORSQU'IL
EST BRANCHE A UNE SOURCE D'ALIMENTATION.
POUR DÉMARRER LE CHAUFFAGE
1. Respecter toutes les consignes de ventilation, d'installation et de sécurité contenues dans ce manuel.
2. Placer l'appareil de chauffage sur une surface stable et plane. S'assurer que des courants d'air ne soufflent
pas dans la prise ou la sortie d'air de l'appareil de chauffage
AVERTISSEMENT:
LORSQU'IL FONCTIONNE OU LORSQU'IL EST BRANCHÉ À UNE SOURCE D'ALIMENTATION
EN CARBURANT OU D'ÉLÉCTRICITÉ.
Natural Gas Portable Heater Manual
FONCTIONNEMENT

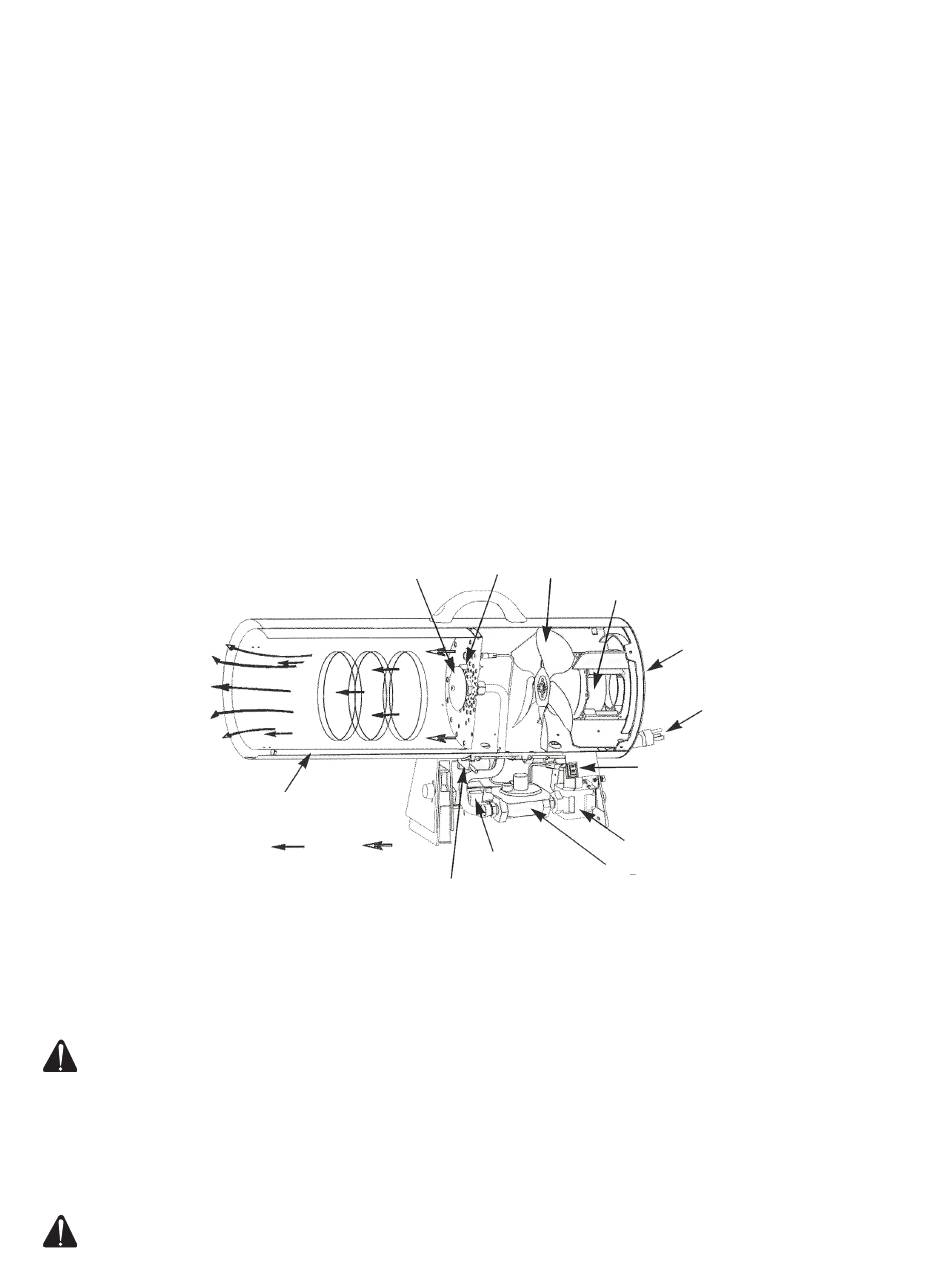

GICLEUR
CARBURANT
MODULE ETINCELLE (ALLUMEUR D'ETINCELLES)
NE JAMAIS LAISSER L'APPAREIL DE CHAUFFAGE SANS SURVEILLANCE
ALLUMEUR
VENTILATEUR
MOTEUR
ELECTROVALVE
CONTROLE PCB
DETENDEUR
PROTECTION
CORDON D'ALIMENTATION
INTERRUPTEUR DE
MARCHE/ARRET (ON/OFF)
