See Warranty on page 22 for important information about commercial use of this product.
Operating Instructions and Parts Manual
Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described. Protect
yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or property damage!
Retain instructions for future reference.
REGISTER YOUR PRODUCT ONLINE NOW!

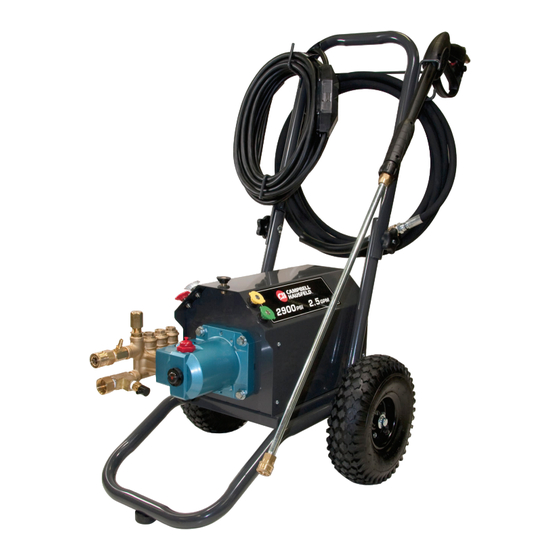

Figure 1
Specifications
Model
Pump
CP5211 2HP CAT 4DXI5EUIF
CP5216
2HP AR XJV16
CP5321 5HP CAT 4DNX25GSI
Please record Model Number and Serial Number for use when contacting the
manufacturer:
Model No.: __________________________________________________________________
Serial No.: ___________________________________________________________________
Purchase Date: ______________________________________________________________
Purchase Place: ______________________________________________________________
For information about this product, call 1-800-330-0712.
READ AND FOLLOW ALL INSTRUCTIONS • SAVE THESE INSTRUCTIONS • DO NOT DISCARD
© 2014 Campbell Hausfeld/Scott Fetzer
Nozzle
Volt
Size
120V
#2.0
2000 psi / 13,790 kPa
120V
#2.0
1900 psi / 13,100 kPa
230V
#3.0
2900 psi / 19,995 kPa
REMINDER: Keep your dated proof of purchase for warranty purposes!
Attach it to this manual or file it for safekeeping.
For parts, product & service information
visit www.campbellhausfeld.com
Electric Powered
Pressure Washers
http://www.campbellhausfeld.com
Pressure
Flow
1.5 GPM
1.5 GPM
2.5 GPM
CP5211, CP5216, CP5321
Description
These powerful and durable electric
pressure washers are designed for
industrial projects in maintenance
shops, farms, stables, commercial
kitchens, screen printing businesses, on
heavy equipment, and more. They are
ETL approved which meet UL and CSA
standards.
The heavy-duty, induction motor
operates quietly, efficiently and without
fuel emissions. It is covered with a
powder coated, steel hood to protect
and prolong the life of the unit, and
provides tip storage. The commercial
grade pump has ceramic pistons which
provide a long pump life. The pump
and motor are mounted to a rugged,
powder coated steel framed cart. The
cart features pneumatic wheels and a
fold-down handle for compact storage.
The gun/lance, high pressure hose and
power cord all store neatly on the cart.
READ & FOLLOW ALL INSTRUCTIONS
SAVE THESE INSTRUCTIONS
DO NOT DISCARD
Safety Guidelines
This manual contains information
that is very important to know and
understand. This information is
provided for SAFETY and to PREVENT
EQUIPMENT PROBLEMS. To help
recognize this information, observe the
following symbols.
Danger indicates an
imminently
hazardous situation which, if not
avoided, WILL result in death or serious
injury.
Warning indicates
a potentially
hazardous situation which, if not
avoided, COULD result in death or
serious injury.
Caution indicates
a potentially
IN469802AV 8/14
