Montage, installation, modification et mise à niveau
6.3.3.2 Raccord de tuyauterie et de tuyau flexible avec pièce conique

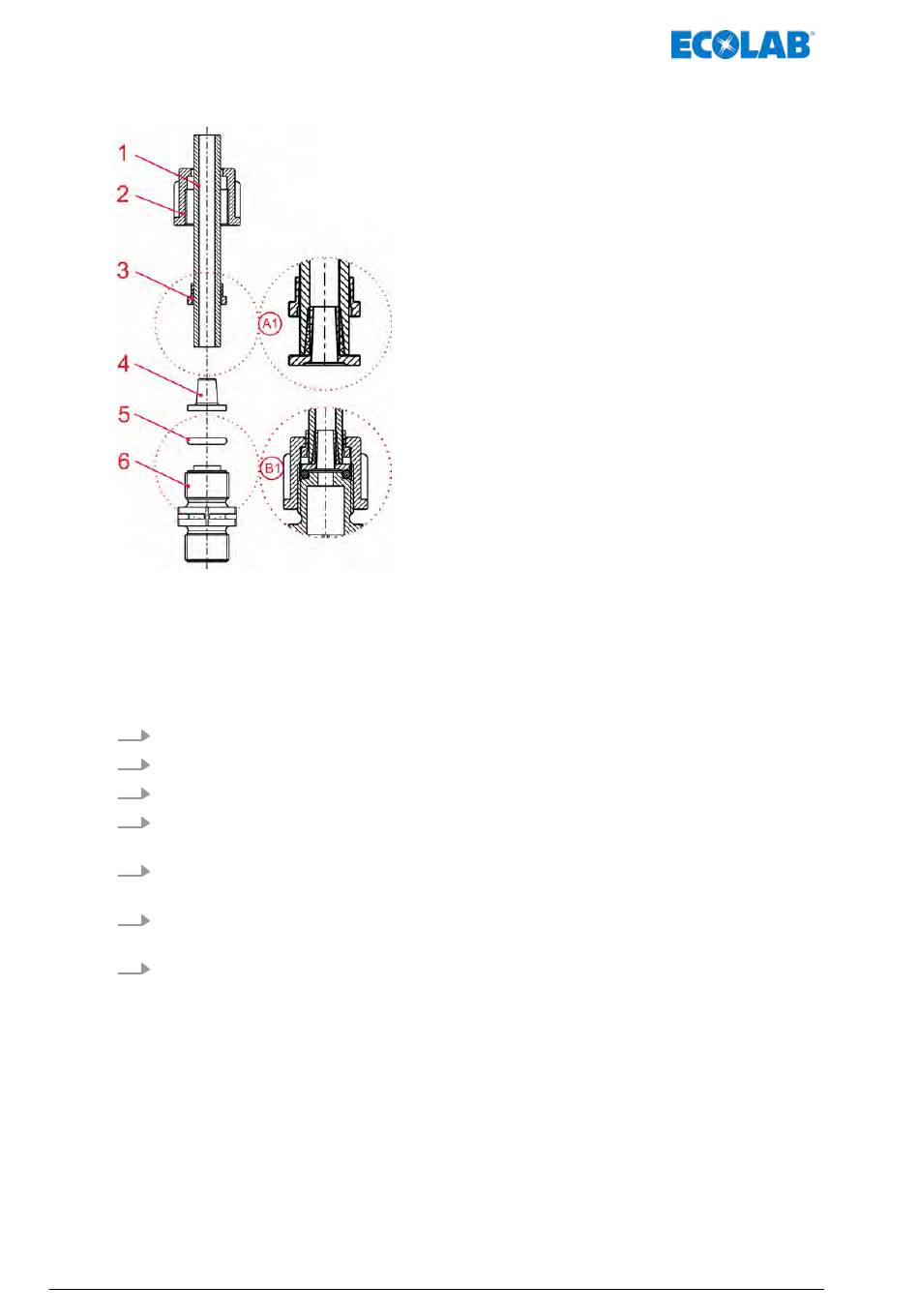

Fig. 11 : Raccord de tuyauterie et de tuyau flexible avec pièce conique
1 Tuyau flexible
2 Écrou-raccord
3 Pièce de serrage
4 Pièce conique
5 Joint torique
1. Couper droit le tuyau flexible (repère 1).
2. Glisser l'écrou-raccord (repère 2) sur le tuyau flexible (repère 1).
3. Glisser la pièce de serrage (repère 3) sur le tuyau flexible (repère 1).
4. Glisser le tuyau flexible (repère 1) sur la pièce de serrage (repère 4) jusqu'à la butée
(détail A1).
5. Glisser la pièce de serrage (repère 3) vers la pièce conique (repère 4) jusqu'à sentir
une résistance.
6. Placer le joint torique (repère 5) dans la rainure de la soupape d'aspiration ou de
refoulement (repère 6).
7. Serrer l'écrou-raccord (repère 2) (détail B1).
417102264 Rév. 5-01.2019
6 Soupapes d'aspiration, de refoulement
A1 Tuyauterie ou tuyau flexible accroché
B1 Raccordement de la soupape : État souhaité après
l'assemblage
