10.2.2.4 Ersatzteilbaugruppe: Pumpenkopf 120 l/h

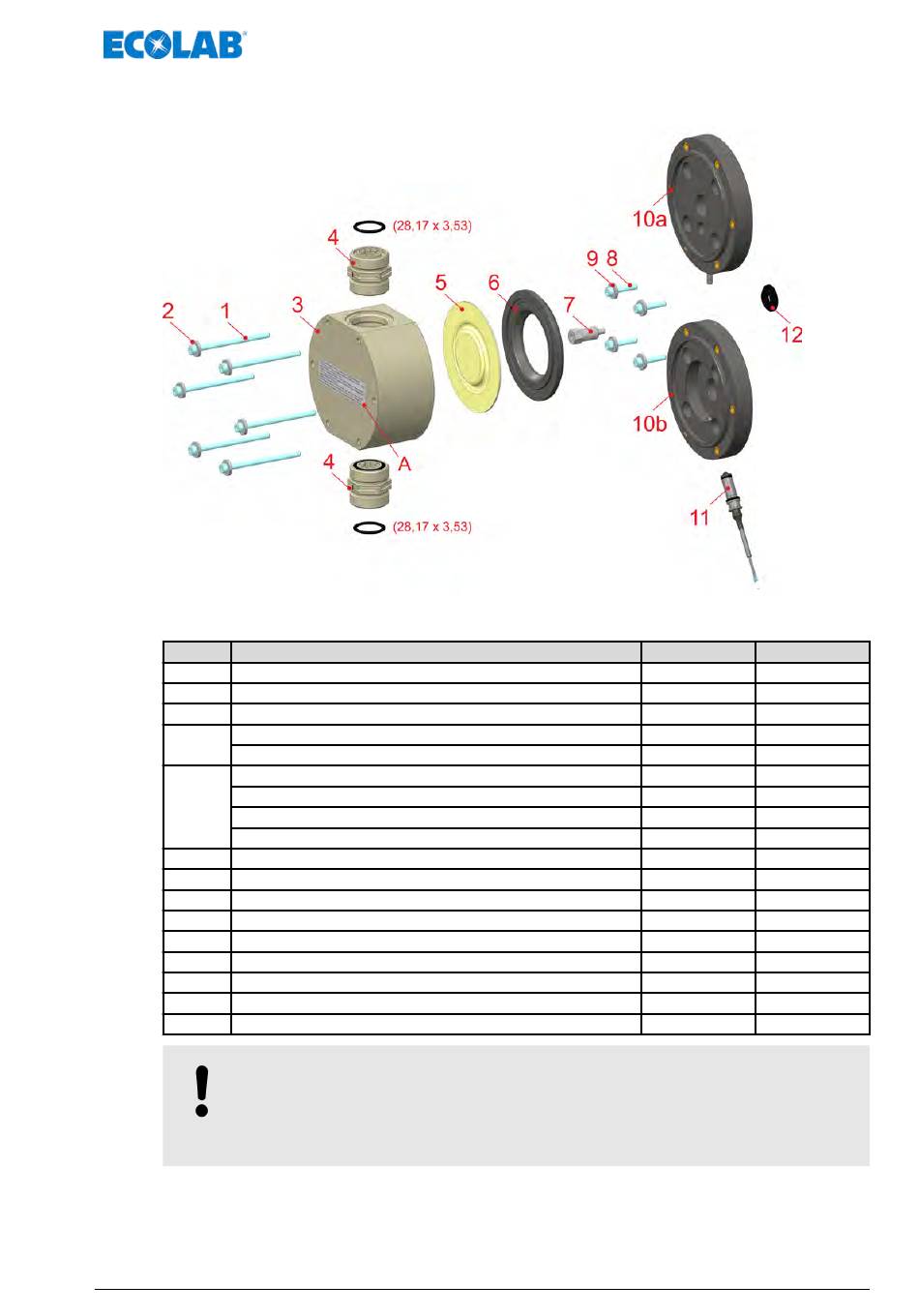

Abb. 29: Ersatzteilbaugruppe: Pumpenkopf 120 l/h
Pos. Bezeichnung
A Aufkleber Inbetriebnahme / Anzugsdrehmoment (6 Nm)
1 Innensechskantschraube, M 6 x 90, DIN 912, V2A
2 Scheibe, 17 x 6.4 x 3 DIN 7349 V2A
Pumpenkopf, 120 l/h, PP
3
Pumpenkopf, 120 l/h, PVDF
Saug-/Druckventil, PFC-000 G1¼-G1¼-99
Saug-/Druckventil, PEC-000 G1¼-G1¼-99
4
Saug-/Druckventil, DFC-000 G1¼-G1¼-99
Saug-/Druckventil, DEC-000 G1¼-G1¼-99
5 Membrane
6 Zwischenplatte
7 Membranverlängerung, 120 l/h
8 Innensechskantschraube, M 6 x 30, DIN 912, V2A, ANTI
9 Scheibe, 17 x 6.4 x 3 DIN 7349 V2A
10a Adapterplatte
10b Adapterplatte für Membranbruchsensor
11 Membranbruchsensor, komplett
12 Schutzmembrane
HINWEIS!
Beim Zusammenbau ist unbedingt das auf dem Pumpenkopf angebrachte
Anzugsdrehmoment zu beachten!
Siehe auch Ä Kapitel 13.6 „Anzugsdrehmomente" auf Seite 78
67
Verschleiß- und Ersatzteile
Artikel Nr. EBS-Nr.
34900291 auf Anfrage
413031148 auf Anfrage
413501304 auf Anfrage
35200142 auf Anfrage
35200143 auf Anfrage
249075 auf Anfrage
249055 auf Anfrage
252028 auf Anfrage
252029 auf Anfrage
35200144 auf Anfrage
35200147 auf Anfrage
35200148 auf Anfrage
413031140 auf Anfrage
413501304 auf Anfrage
35200145 auf Anfrage
35200146 auf Anfrage
252081 auf Anfrage
35200137 auf Anfrage
417102264 Rev. 5-01.2019
