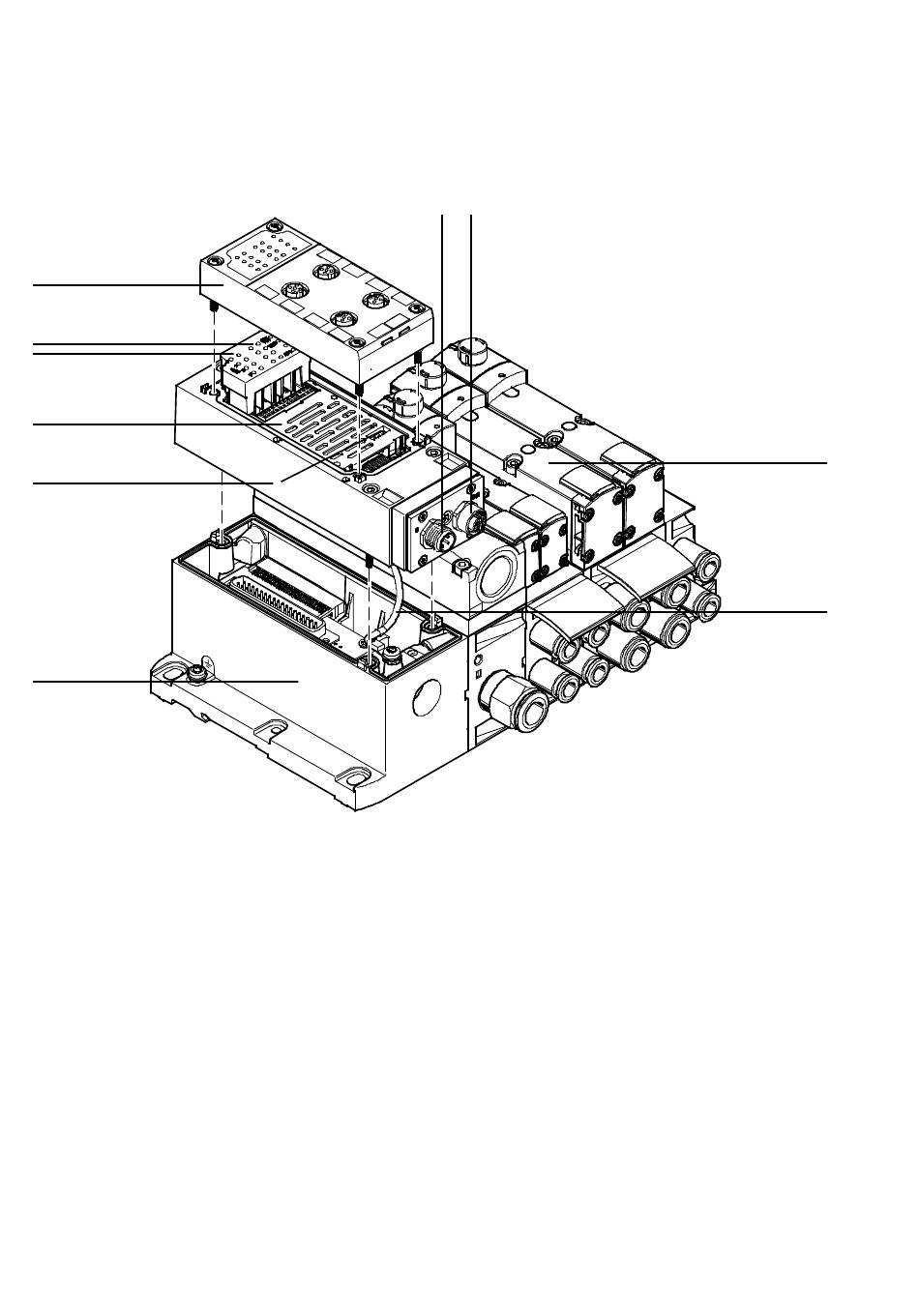

2 Anschluss- und Anzeigeelemente
aJ
9
8
7
6
5
1
M12-Stecker AS-Interface
Bus und Zusatzversorgung
(AS-i In)
2
M12-Buchse AS-Interface-
Bus und Zusatzversorgung
(AS-i Out)
3
VTSA-Pneumatik
(max. 4 Magnetspulen)
4
Erdungskabel (zwischen
Adapterbaugruppe und
Multipolknoten)
4
1 2
5
Multipolknoten
6
DIL-Schalter
(unter der Abdeckung)
7
Abdeckung
8
Status-LEDs Eingänge
9
Status-LEDs AS-Interface
(Fault, AUX/PWR)
aJ
Anschlussblock für Eingänge mit
Sichtfenster für LEDs
Festo VTSA-ASI-...-4E4A-Z 1108a Deutsch
