Instalación del conjunto de la
varilla de soporte
1. Instale el conjunto de soporte en el interior del
travesaño izquierdo del bastidor usando dos pernos de
cabeza hexagonal (3/8 x 1 pulg.) y dos contratuercas
(3/8 pulg.) según muestran las figuras 11 y 12. Apriete
las tuercas a 30 ± 4 Nm.
1
2
3

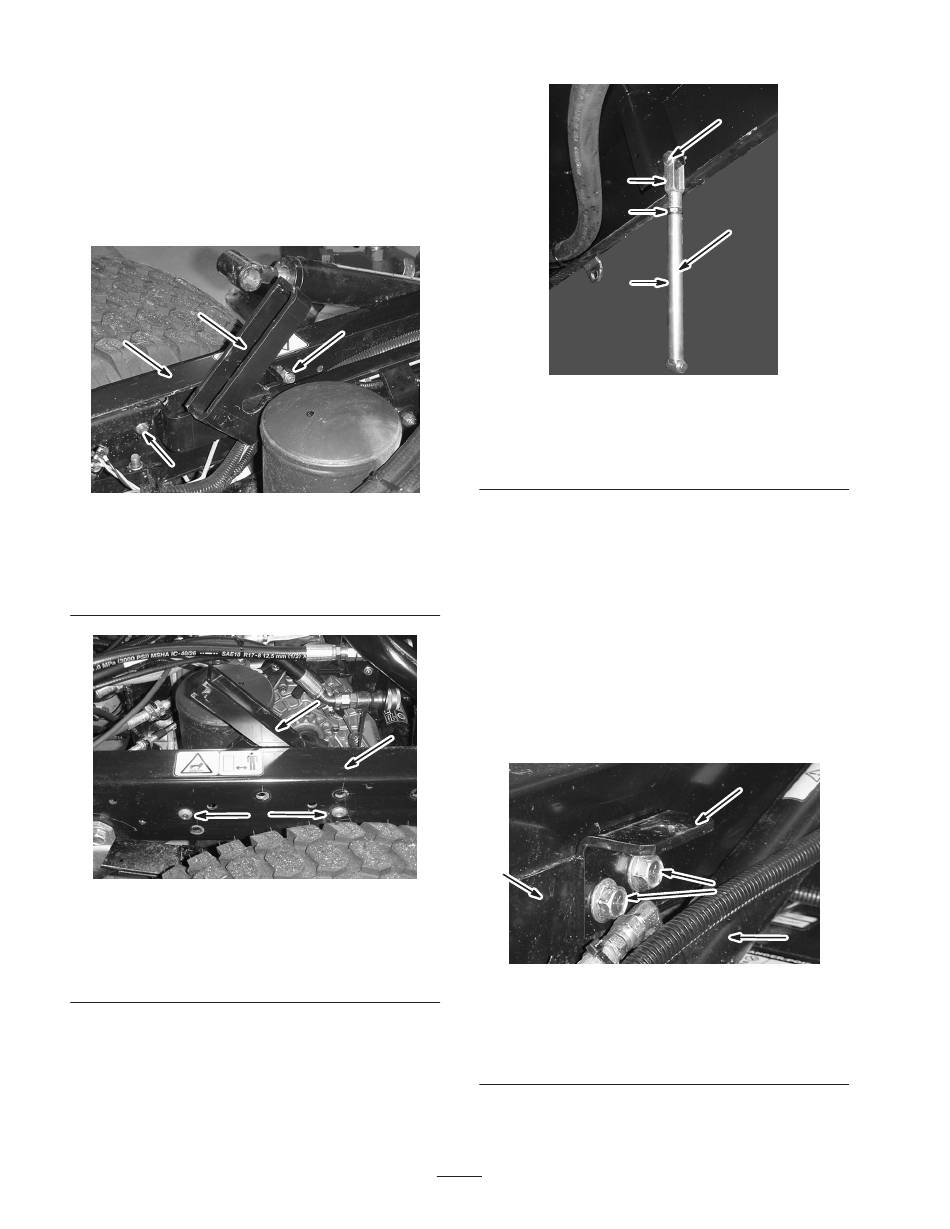

Figura 11
Vista del interior
1. Conjunto de soporte
2. Travesaño izquierdo del
bastidor
Figura 12
Vista del exterior
1. Conjunto de soporte
2. Travesaño izquierdo del
bastidor
2. Ensamble sin apretar la varilla de soporte, contratuerca
y horquilla (Fig. 13).
3. Instale el conjunto de la varilla de soporte en el interior
de la parte de atrás del lado izquierdo del bastidor del
patín del depósito a la altura de la horquilla usando un
pasador y un pasador de seguridad (Fig. 13).
3
3. Contratuerca, 3/8 pulg.
1
2
3
3. Perno de cabeza
hexagonal, 3/8 x 1 pulg.
3
2
1
Figura 13
1. Varilla
2. Contratuerca
3. Horquilla
4. Doble el pasador de seguridad para afianzar la varilla
de soporte.
Instalación de los soportes de
sujeción del accesorio
1. Localice y retire los dos pernos y tuercas con arandela
prensada traseros del soporte del cilindro de elevación.
Guarde estos herrajes para su uso futuro.
2. Instale los soportes de sujeción del accesorio usando los
dos pernos y tuercas con arandela prensada que retiró
anteriormente (Fig. 14).
1
Figura 14
Lado izquierdo
1. Soporte del cilindro de
elevación
2. Soporte de sujeción
3. Repita estos pasos para instalar el soporte de sujeción
en el otro lado.
16
5, 6
4
4. Conjunto de la varilla de
soporte
5. Pasador
6. Pasador de seguridad
2
3
4
3. Pernos
4. Cilindro de elevación
