Instalación de los brazos y sus
soportes
1. Localice el conjunto de los brazos entre las piezas
sueltas. Despliegue las extensiones de los brazos y
posicione el conjunto de los brazos en la parte trasera
del vehículo con las boquillas orientadas hacia atrás.
2. Fije los soportes de los brazos derecho e izquierdo al
bastidor del patín del depósito usando dos pernos
(1/2 x 1-1/4 pulg.), dos soportes de montaje del
bastidor y dos tuercas con arandela prensada
(1/2 pulg.), según muestra la Figura 23. Apriete los
herrajes a mano para poder instalar el bastidor del
brazo central.
4
7
3
5

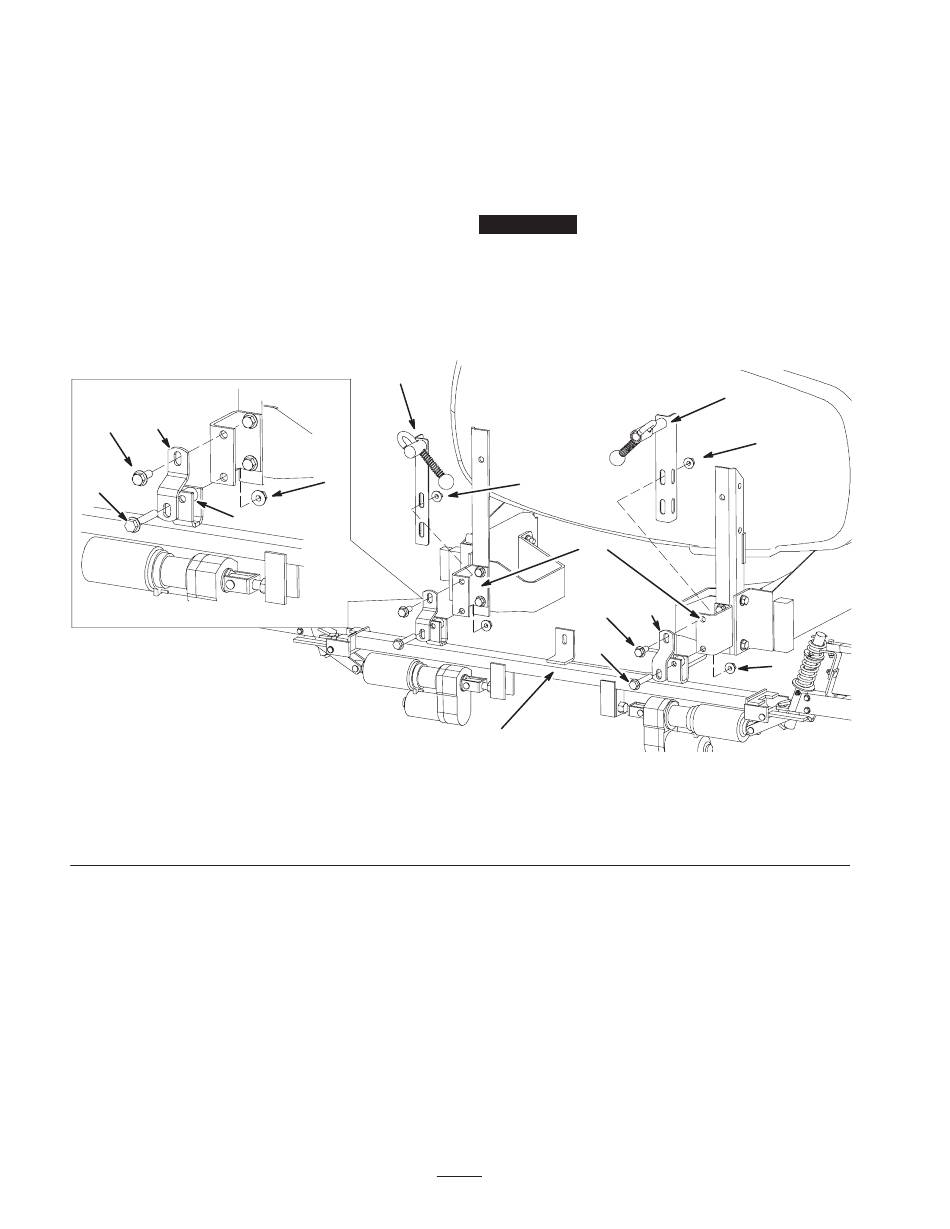

m–7427
1. Bastidor del brazo central
2. Soportes del bastidor del
depósito de pulverización
3. Perno, 1/2 x 3 pulg.
4. Ajuste la posición del bastidor del brazo central hasta
que esté nivelado. Ajuste la altura de los soportes de
los brazos si es necesario.
5. Apriete todos los herrajes a 142 Nm.
6. Localice el brazo central entre las piezas sueltas y
colóquelo directamente detrás del bastidor del brazo
central con las boquillas orientadas hacia atrás.
8
6
Figura 23
4. Soporte de montaje del
bastidor
5. Espaciador
3. Instale el bastidor del brazo central del conjunto de
brazos entre el soporte de montaje del bastidor y el
bastidor del depósito de pulverización. Fije el bastidor
del brazo central usando dos pernos (1/2 x 3 pulg.),
dos espaciadores, y dos tuercas con arandela prensada
(1/2 pulg.) según muestra la Figura 23. Apriete los
herrajes a mano.
Importante
El espaciador se instala entre las dos
pestañas verticales del bastidor del brazo central para
evitar que se distorsionen al apretar los herrajes.
6
2
7
3
1
6. Tuerca con arandela
prensada, 1/2 pulg.
7. Perno, 1/2 x 1-1/4 pulg.
7. Instale el brazo central sobre el bastidor central en los
soportes de montaje del brazo (Fig. 24) usando dos
abrazaderas, dos pernos (3/8 x 1 pulg.), dos arandelas
(3/8 pulg.), y dos tuercas con arandela prensada
(3/8 pulg.).
20
9
6
4
6
8. Conjunto de soporte del
brazo izquierdo
9. Conjunto del soporte de
brazo derecho
