Medir con el reloj comparador

El reloj comparador muestra gráficamente los valores nominales y los valores de
los límites de advertencia y tolerancia. La función dial gage dispone de diferentes
vistas.
Con el reloj comparador se pueden efectuar mediciones absolutas o mediciones
diferenciales.
Medición absoluta
En una medición absoluta se introduce el valor nominal con sus límites. Existe la
posibilidad de introducir los valores límite previamente como valores absolutos
o relativos. En la medición posterior se fija el valor real y se compara con el valor
nominal.
Medición diferencial
En una medición diferencial se determina la distancia entre cero y el valor real.
Para las mediciones diferenciales se puede fabricar una pieza maestra, p. ej., y
volver a configurar sus ejes posteriormente en cada medición individual mediante
Ajustar a cero valores de eje actuales.
Representación gráfica comparada

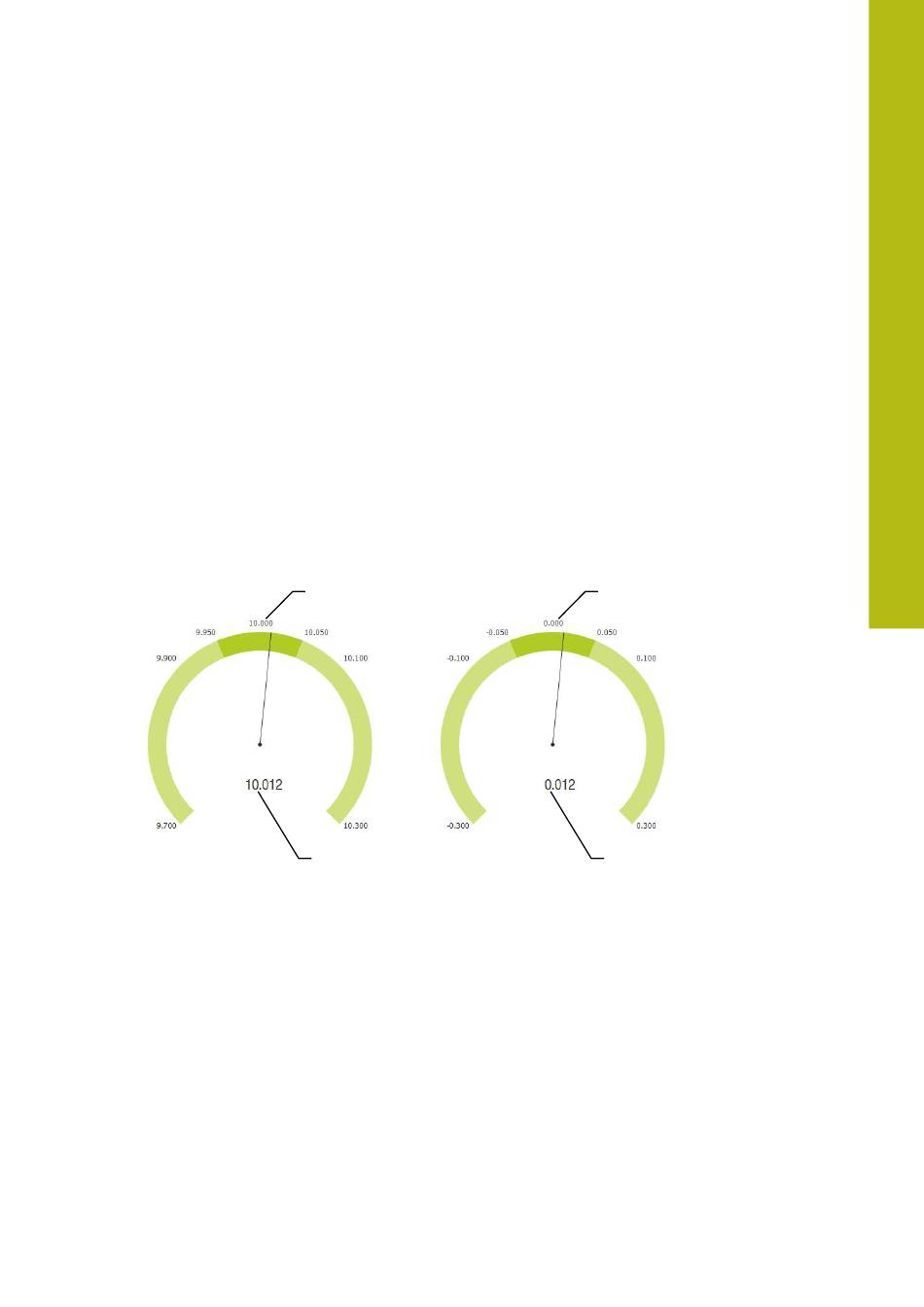

Figura 23: Medición absoluta
1 Valor nominal, p. ej.: 10,000
2 Valor real, p. ej.: 10.012
HEIDENHAIN | GAGE-CHEK 2000 | Instrucciones de funcionamiento | 12/2019
1
2
Figura 24: Medición diferencial
1 Valor nominal, p. ej.: 0,000
2 Diferencia respecto al valor
nominal, p. ej.: 0.012
1
2
