Medición | Medir con el reloj comparador
10.3.2 Vista general
La vista general muestra en la representación del reloj comparador los valores de
medición actuales de todos los ejes configurados del sistema.

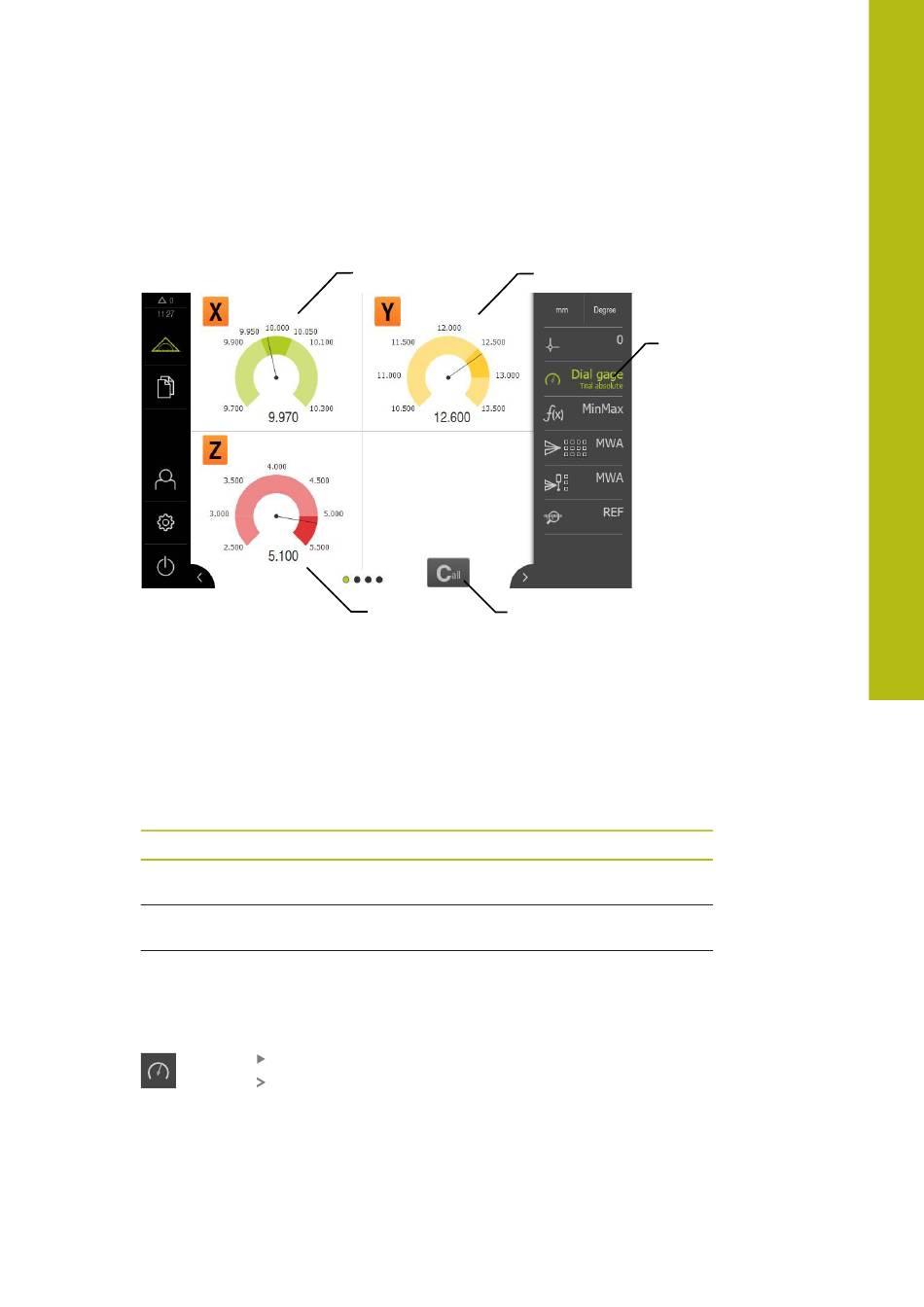

Figura 40: Vista general
1 Representación del reloj comparador del valor de eje X
2 Representación del reloj comparador del valor de eje Y
3 Elemento funcional
4 Poner a cero los valores de eje actuales
5 Representación del reloj comparador del valor de eje Z
La representación del reloj comparador muestra diferentes colores dependiendo
de la desviación del valor nominal de la medición y de los valores de tolerancia y
advertencia establecidos:
Color Valoración
Verde El valor de medición se encuentra dentro de los límites de adverten-
cia.
Naranja El valor de medición sobrepasa el límite de advertencia, pero
todavía se encuentra dentro del límite de tolerancia.
Rojo El valor de medición sobrepasa el límite de tolerancia.
Abrir vista general
Para abrir la vista general:
HEIDENHAIN | GAGE-CHEK 2000 | Instrucciones de funcionamiento | 12/2019
1
5
Reloj comparador
En el Inspector, pulsar el elemento funcional dial gage
Se abrirá la vista general
2
3
4
