Diseño y función
4.10.3
Varillaje Super-S 15 a 28 m de ancho de trabajo con plegado (0, I, II y III)
¡Indicación!
Resumen – Varillaje Super-S
(1) Varillaje de rociado con tuberías de rociado
(aquí paquetes de brazos de extensión
plegados)
(2) Marco portavarillaje para la regulación de
altura del varillaje de rociado.
(3) Soportes de captación. Los soportes de
captación sirven para recibir las
escotaduras de captación (4) al bloquear
los paquetes de los brazos de extensión en
posición de transporte contra desplegado
involuntario.
(4) Escotaduras de captación.
(5) Compensación de oscilaciones des-/
bloqueable, es libre de mantenimiento y se
encarga de un guiado sereno del varillaje.
(6) Distanciador.
116
El plegado Profi contiene las siguientes funciones:
•
Plegado / Desplegado del varillaje
•
regulación hidráulica de la altura,
•
regulación hidráulica de la inclinación,
•
Plegado unilateral del varillaje (sólo plegado Profi I y II hasta 24
m),
•
Acodamiento unilateral, independiente, de los brazos de
extensión del varillaje (sólo plegado Profi II y III).
El mando de todas las funciones hidráulicas se efectúa mediante
el
desde la cabina de mando del remolcador.
Para ello, durante el trabajo, fijar el aparato de control en el
remolcador.
Cada uno de los símbolos en el menú de Trabajo del
informan sobre las funciones
respectivamente seleccionadas.

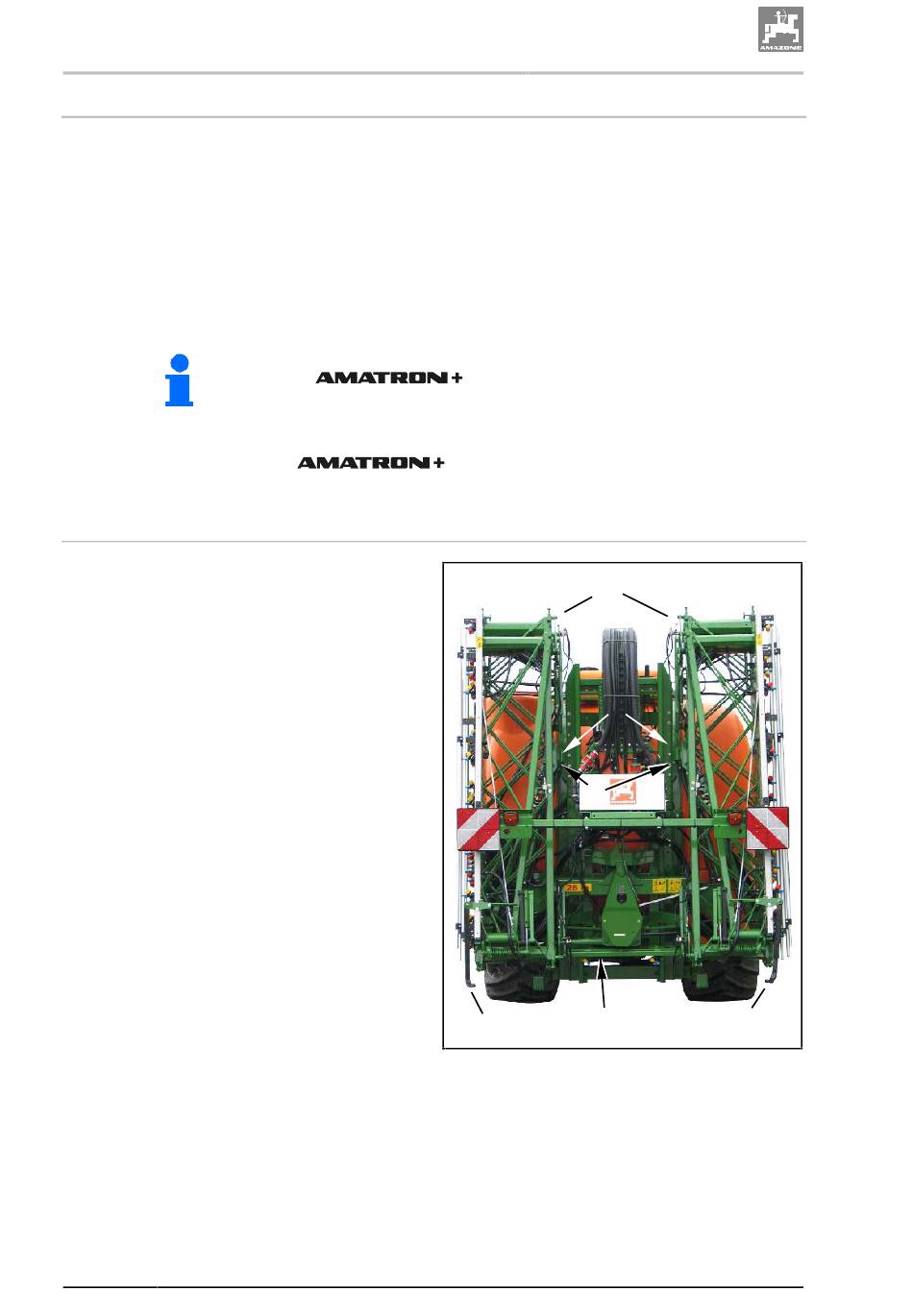

Fig. 130
1
3
4
5
6
2
VAÃ
6
SB 238.2 (E) 07.04
