Diagnosis y tratamiento de errores
Ejemplo 1: comprobar si hay datos de diagnosis
El número de función 1937 indica si hay datos de diagnosis y contiene, en su caso, el número del primer
módulo en el que se produjo un error (vè Sección C.5).
N.º de función = 1937
1937 dec. = 11110010001 Bin
15
1
1
2
Bit de control
1
N.º de bits de las salidas

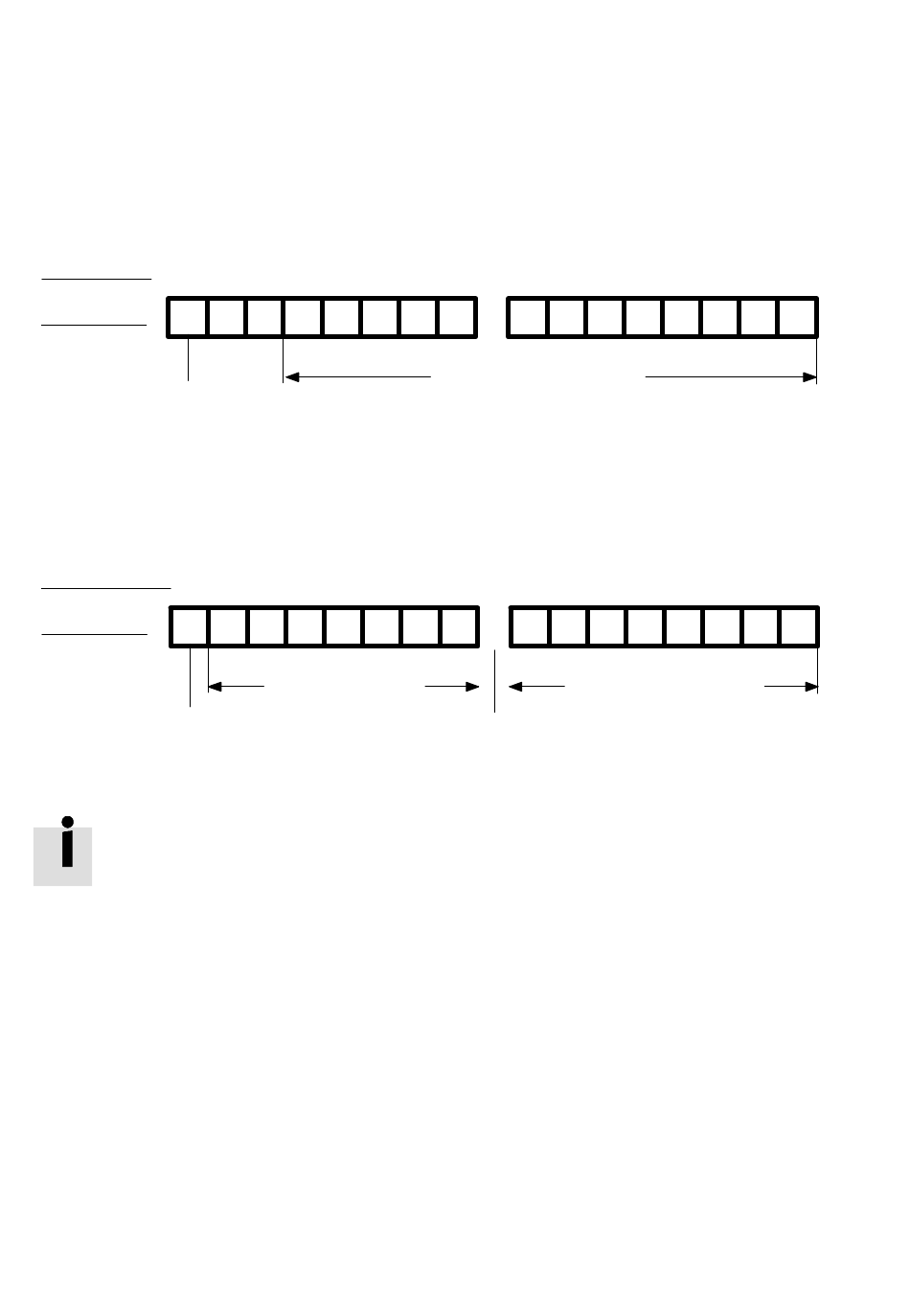

Fig. 8.6
Lectura del número de función 1937
Hay datos de diagnosis cuando el bit 6 suministra la señal 1. Bit 0 ... 5 contiene a continuación el
número del primer módulo en presentar errores (è También la sección C.5). Si, por ejemplo, se hubiera
producido un error en el módulo 1 (1 dec. = 1 binario), se presentarían los siguientes datos de entrada:
15
1
1
2
Bit de confirmación
1
Número de bits de las entradas
Fig. 8.7
Datos de respuesta (ejemplo)
En la sección C.6 encontrará información detallada sobre los datos de diagnosis del
módulo.
