Procedimiento De Desarmado - Mitsubishi Electric MXZ-2A40VA Manual De Servicio

14

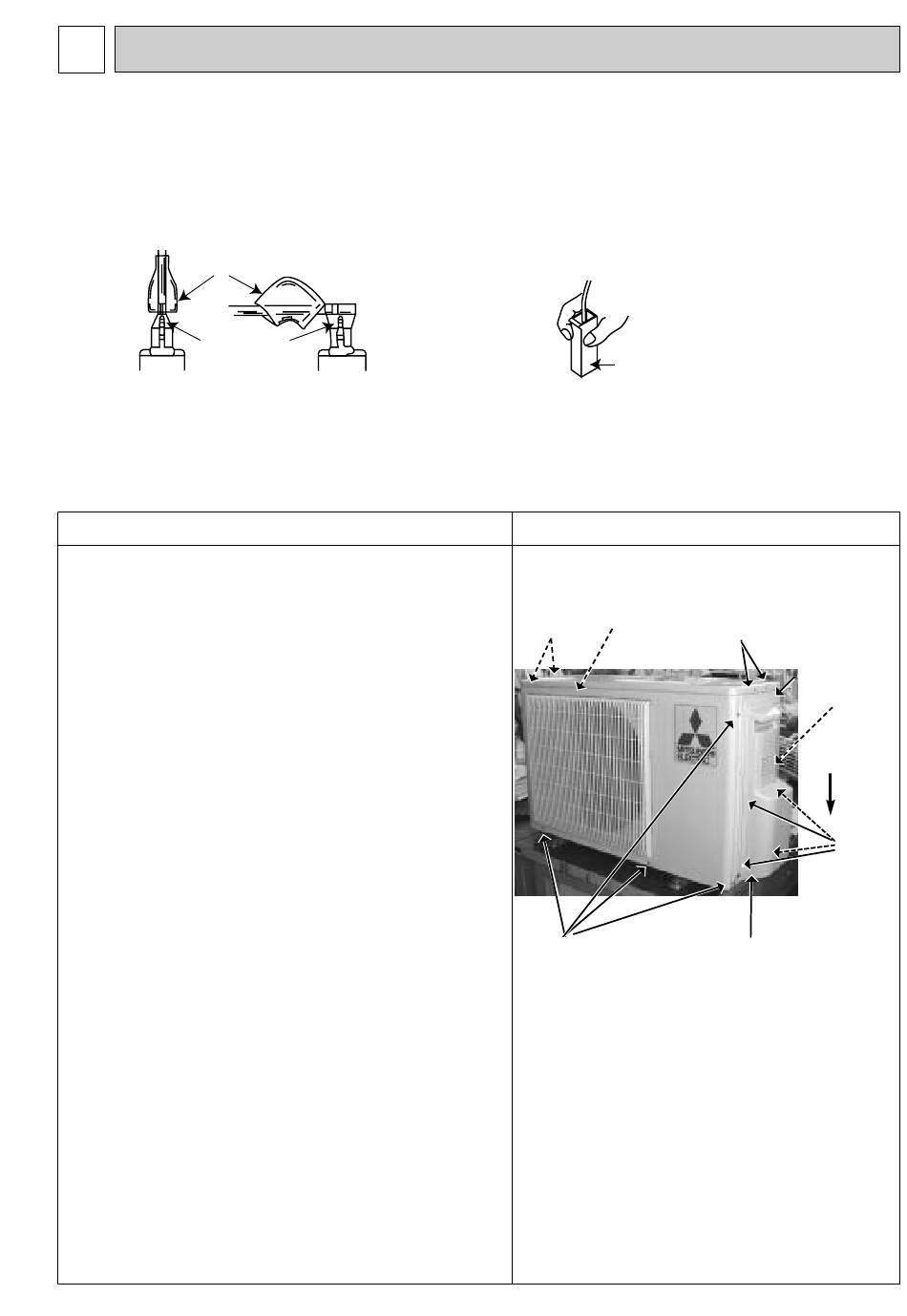

PROCEDIMIENTO DE DESARMADO

<Puntos desmontables del "Terminal con mecanismo de bloqueo">
El terminal que tiene el mecanismo de bloqueo puede desmontarse como se muestra a continuación.
Existen dos tipos ( Vea (1) y (2)) de terminales con mecanismo de bloqueo.
El terminal sin el mecanismo de bloqueo puede desmontarse tirando de él.
Verifique el formato del terminal antes de desmontarlo.
(1) Deslice el mango y verifique si hay una palanca de bloqueo o no.
Mango
Palanca de bloqueo
14-1. MXZ-2A40VA
MXZ-2A52VA
UNIDAD EXTERIOR
PROCEDIMIENTO DE OPERACIÓN
1. Cómo quitar la cubierta.
(1) Quite los tornillos de fijación del panel de servicio (Vea Foto 1.)
(2) Baje el panel de servicio y quítelo. (Vea Foto 1.)
(3) Desconecte el suministro de energía y el cable conector interior/exterior.
(4) Quite los tornillos de fijación del panel superior (Vea Foto 1.)
(5) Quite el panel superior (Vea Foto 1.)
(6) Quite los tornillos de fijación de la cubierta.
(7) Quite la cubierta.
(8) Quite los tornillos de fijación del panel posterior.
(9) Quite el panel posterior.
1 Deslice el mango .
2 Tire el terminal mientras
empuja la palanca
de bloqueo.
Foto 1
Tornillos
del panel
superior
Tornillos de
la cubierta
77
(2) El terminal con este conector tiene el
mecanismo de bloqueo.
1 Sostenga el mango y
saque el terminal
lentamente.
Conector
FOTOS
Tornillo de
Tornillos del
la cubierta
panel superior
Panel de
servicio
Panel
Tornillo
posterior
del
panel de
servicio
Dirección
para quitar
Ganchos
