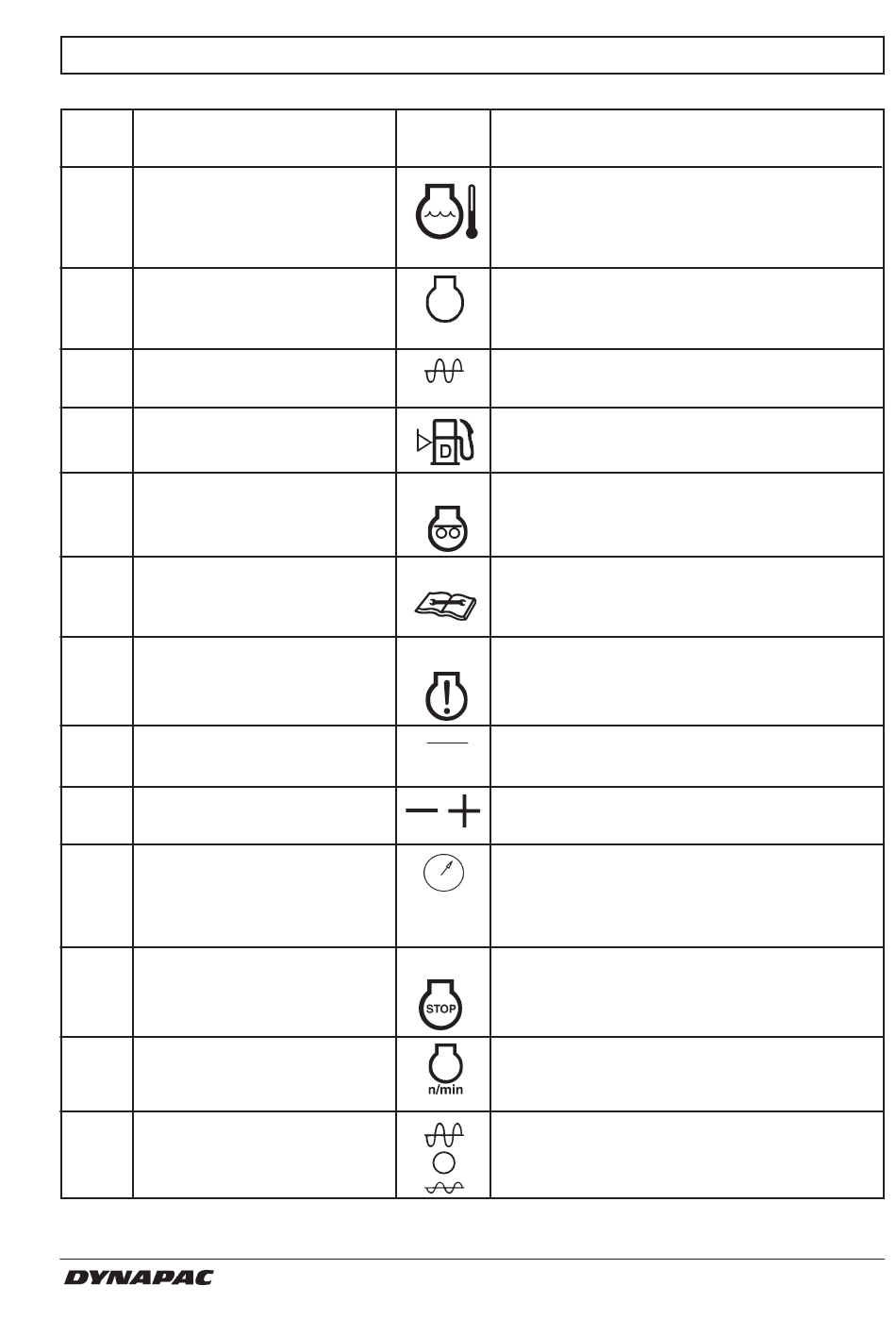

INSTRUMENTOS Y MANDOS: DESCRIPCION DEL FUNCIONAMIENTO
Pos. en Denominación
fig. 7
12 Indicador de temperatura del
motor (accesorio)
13 Régimen del motor y
frecuencia de vibración
(accesorio opcional).
14 Compactímetro
(accesorio)
15 Indicador de nivel
de combustible
16 Calentamiento del motor
diesel
17 Lámpara indicadora de servicio
18 Lámpara indicadora de fallo:
Fallo leve
19 Diagnóstico "ACTIVADO"
20 Desplazamiento en códigos
de fallo
21 Velocímetro
(accesorio)
22 Lámpara indicadora de fallo:
Fallo grave
23 Manija de revoluciones
del motor diesel
24 Selector de amplitud
Símbolo
CA 602 O602ES1
Función
Indica la temperatura del motor.
Temperatura normal: aprox. 90°C.
Parar el motor si la temperatura del indicador
supera 103°C. Averiguar la causa del fallo.
La escala interior indica el régimen actual del
motor. La escala exterior indica la frecuencia
de vibración.
Ver las instrucciones por separado.
Indica el contenido del depósito de
combustible.
Verde Se enciende si la temperatura de
calentamiento no es correcta.
Blanca Si la lámpara se enciende durante unos
segundos, hay que efectuar el servicio de
250 horas.
Amarilla Indica fallo y muestra código de fallo junto con
19. Ver los códigos de fallo en el separador 7
de la carpeta de la máquina.
Controlla código de fallo junto con la lámpara
12 y 13.
Girando a la derecha, se avanza.
Girando a la izquierda, se retrocede.
La escala exterior indica la velocidad de la
compactadora en km/h.
La escala interior indica la velocidad de la
compactadora en mph.
Roja Detener el motor.
900 =
1500 =
2200 =
Posición izquierda: amplitud baja.
Posición derecha: amplitud alta.
Posición O: vibraciones desacopladas.
Ralentí
Régimen de carga/descarga
Régimen de trabajo y transporte
