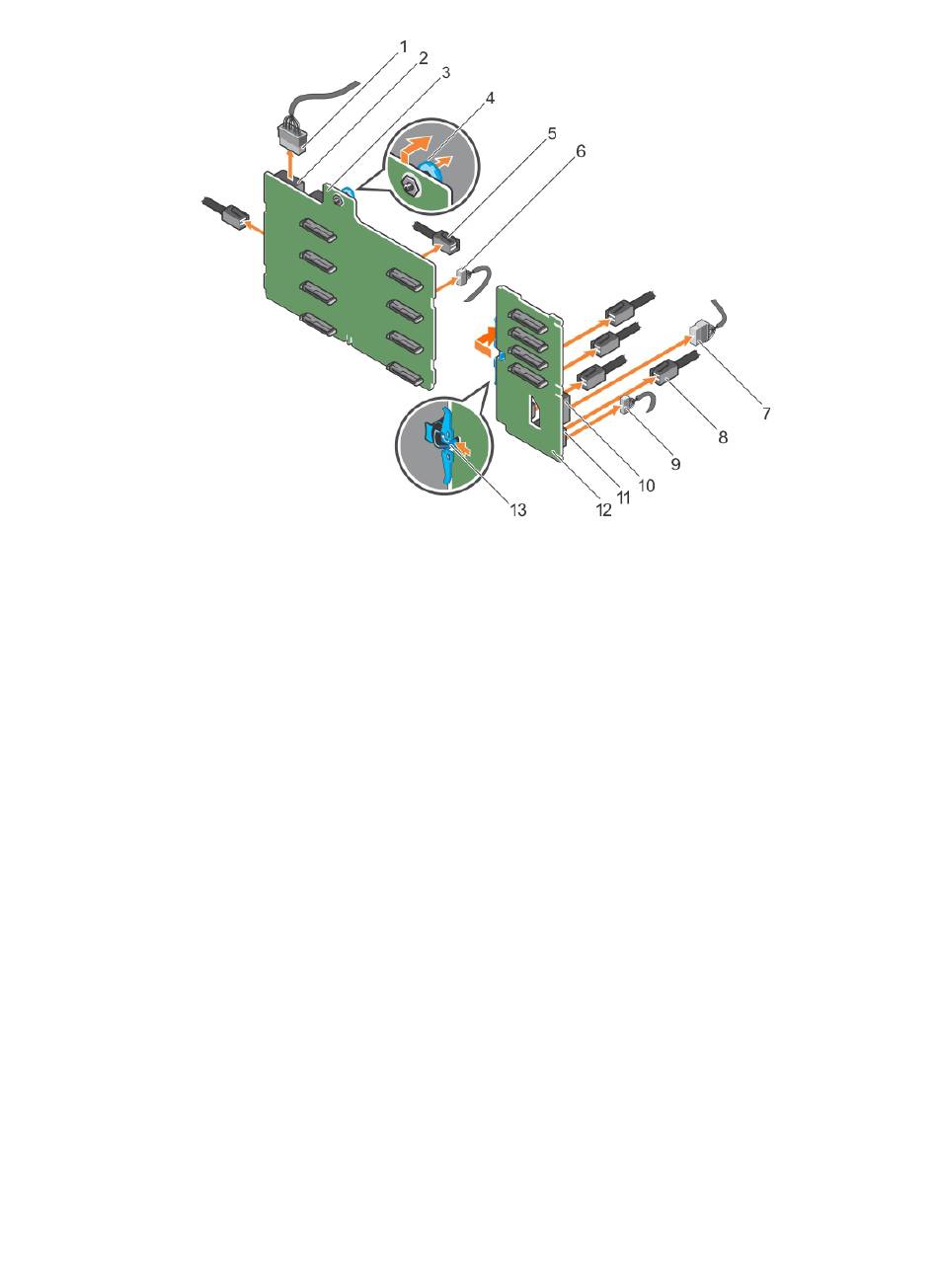

Figura 83. Extracción de un plano posterior SAS/SATA (x8) de 3,5 pulgadas más (x4) de 2,5 pulgadas
1
Cable de alimentación del plano posterior x8
3
plano posterior x8
5
Conector del cable de SAS en el plano posterior x8
7
Cable de alimentación en el plano posterior PCIe SSD
9
Cable de señal en el plano posterior PCIe SSD
11
Conector de señal en el plano posterior PCIe SSD
13
Lengüeta de liberación
2
Conector de alimentación en el plano posterior x8
4
Pasador de liberación
6
Cable de señal en el plano posterior x8
8
Cable PCIe en el plano posterior PCIe SSD
10
Conector de alimentación en el plano posterior PCIe
SSD
12
plano posterior SSD de PCIe
Instalación y extracción de los componentes del sistema
159
