3.5 Montaje de accesorios
En caso de ser necesario montar algún accesorio, siga este procedimiento.
Opciones
3.5.1 Instalación de finales de carrera adicionales

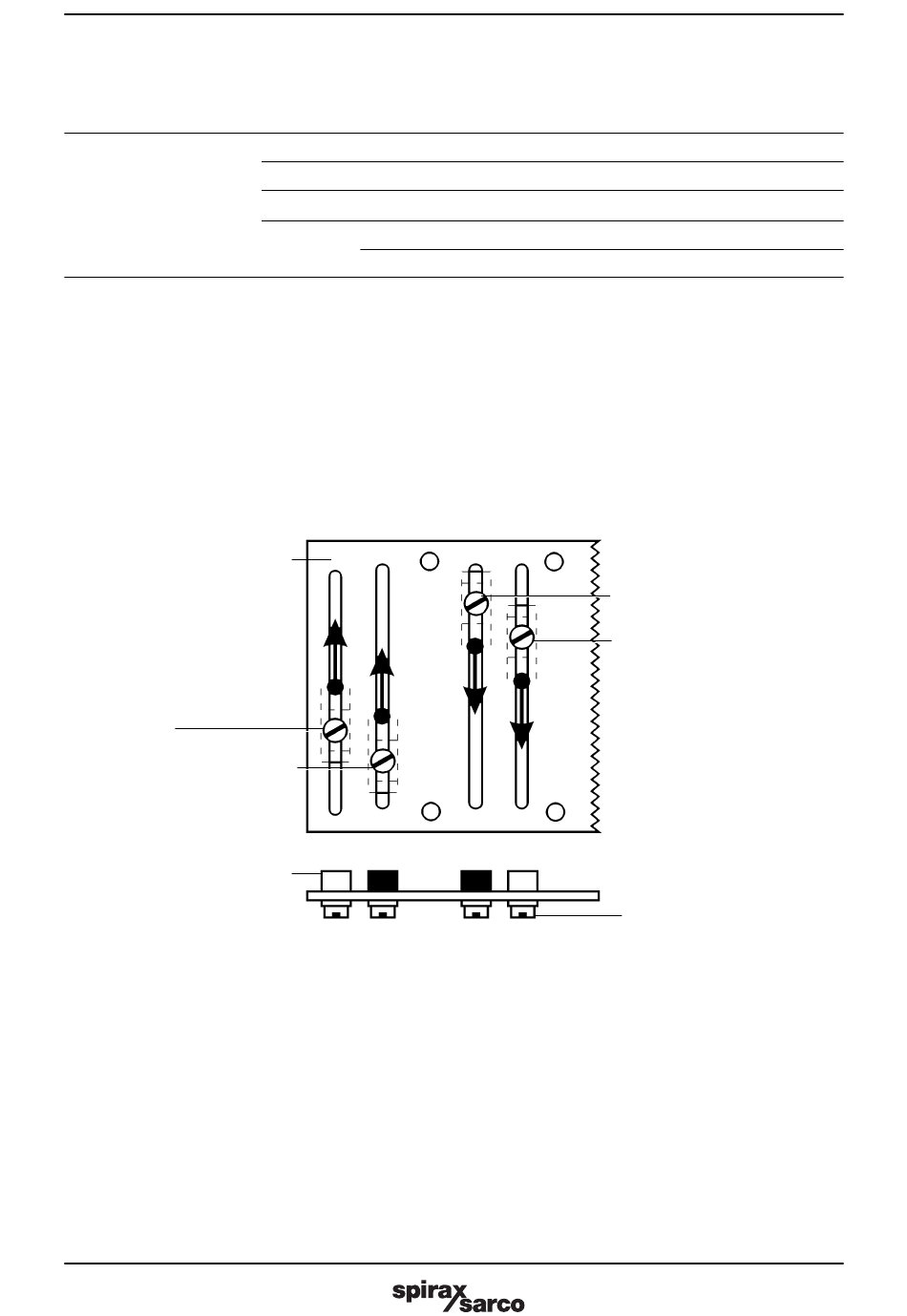

Todos los actuadores se pueden equipar con finales de carrera adicionales (Fig. 11). Las
posiciones de montaje están a ambos lados de los interruptores final de carrera estándar en el
soporte de estos.
Para montar los interruptores quite los tornillos que sujetan el soporte y retírelo.
Las levas van montadas en la placa de interruptores (10), con una infinidad de posibilidades de
ajuste. La dirección de la carrera de la leva es desde el punto de pivotaje de la palanca hacia
el rodillo.
D Final de carrera adicional
retraido
B Final de carrera retraido
E Leva del interruptor
Fig. 11
La sección 3.6.6 nos muestra como están conectados los interruptores. Colocar el interruptor
de extendido y el de retraido en la posiciones C y D respectivamente (Fig. 11).
Inserte los finales de carrera auxiliares adyacentes a los ya instalados. Vuelva a montar el
soporte de interruptores y apriete los tornillos.
Nota: Para desmontar los interruptores auxiliares, con cuidado haga palanca con un
destornillador en la carcasa del interruptor y sáquelo.
Vea la sección3.6.4 para instalar los terminales adicionales para los finales de carrera
auxiliares.
12
EL5951
Interruptores auxiliares
Potenciómetro de realimentación 1 k Ω Ω Ω Ω Ω . Nota: estándar.
EL5952
Doble potenciómetro de realimentación 2 x 1 k Ω. Ω. Ω. Ω. Ω.
EL5953
Calefactor anticondensación (110 - 250 V)
EL5954
Calefactor anticondensación (12 - 36 V)
10
A Final de carrera extendido
C Final de carrera adicional
extendido
F Tornillo de fijación
