Conexiones
NOTA
• No conecte el cable de alimentación hasta que haya realizado todas
las conexiones.
• A la hora de realizar las conexiones, consulte también las
instrucciones de funcionamiento de los otros componentes.
• Asegúrese de conectar correctamente los canales izquierdo y
derecho (izquierdo con izquierdo y derecho con derecho).
• No junte los cables de alimentación con los cables de conexión en un
mismo mazo. De lo contrario, se podrían ocasionar zumbidos o ruido.
Cables necesarios para las conexiones
Cable de audio (vendido por separado)
Cable para subwoofer
Cable para altavoz
Cable óptico
L
Cable de audio
R

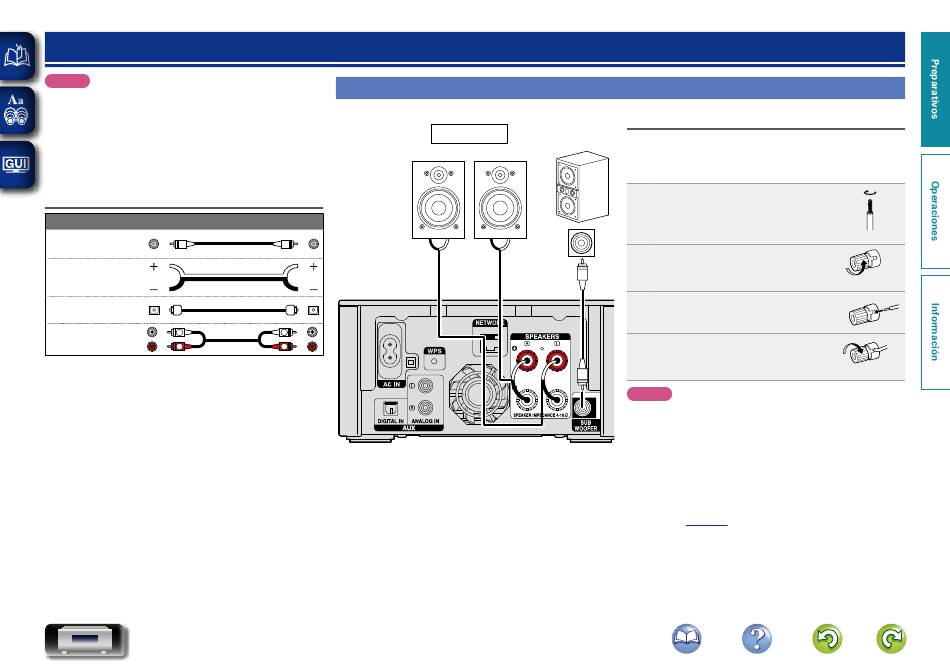

Conexión de los altavoces
Altavoces
(L)
w
q
L
R
Conexión de los cables para los altavoces
Subwoofer con
amplificador
Compruebe cuidadosamente los canales izquierdo (L) y derecho (R) y
integrado
las polaridades + (rojo) y – (negro) de los altavoces que va a conectar a
(R)
esta unidad, y asegúrese de interconectar los canales y las polaridades
correctamente.
1
Quite aproximadamente 0,03 ft/10
mm del revestimiento del extremo del
cable de altavoz y tuerza firmemente
el alambre interior o termínelo.
IN
w
q
2
Gire el terminal de altavoz en el
sentido contrario a las agujas del reloj
para soltarlo.
3
Inserte el alambre del cable de altavoz
en el terminal de altavoz.
4
Gire el terminal de altavoz en el
sentido de las agujas del reloj para
apretarlo.
NOTA
• Desconecte el enchufe de esta unidad de la alimentación de
la toma de corriente antes de conectar los altavoces. Apague
también el subwoofer.
• Utilice altavoces con una impedancia de 4 a 16 Ω. El circuito
de protección puede activarse si se utilizan altavoces con una
impedancia distinta a la especificada.
• Conecte los cables de los altavoces de manera que se inserten
por completo en los terminales de los altavoces. El circuito de
protección puede activarse si los alambres de los cables hacen
contacto con el panel trasero o si los lados + y – hacen contacto
entre sí
• Nunca toque los terminales de altavoces mientras la
alimentación está conectada. Si lo hace, puede provocar una
descarga eléctrica.
5
(vpágina 49
"Circuito de protección").
