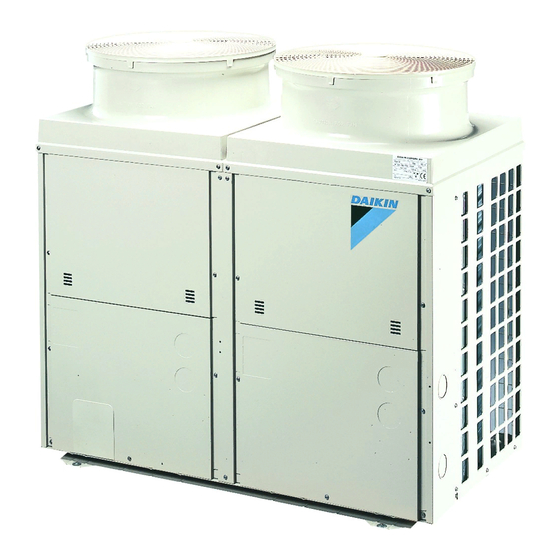

Daikin RP200B8W1 Manual De Instalación
Ocultar thumbs
Ver también para RP200B8W1:
- Manual de instalación (14 páginas) ,
- Manual del usuario (14 páginas)
Manuales relacionados para Daikin RP200B8W1
Resumen de contenidos para Daikin RP200B8W1
- Página 1 MANUEL D’INSTALLATION Climatiseurs de la série Split RP200B8W1 RP250B8W1 RYP200B8W1 RYP250B8W1...
- Página 2 H ≤ 1500 ⇒ A ≥ 500 h ≤ 500 ⇒ B1 ≥ 300 H = 1500+X ⇒ A ≥ 500+X/2 ⇒ B1 ≥ 300+Y/2 h = 500+Y ≥10 ≥10 ≥10 ≥20 ≥20 ≥10 (mm) H ≤ 1500 ⇒ A ≥ 500 h ≤...
- Página 3 2PW34723-5B...
- Página 4 2PW34723-5B...
-
Página 5: Tabla De Contenido
INSTALLER PAR UN PROFESSIONNEL. EN CAS DE DOUTE QUANT AUX PROCÉDURES D’INSTALLATION D’UTILISATION, PRENDRE TOUJOURS CONTACT AVEC VOTRE CONCESSIONNAIRE DAIKIN POUR TOUT CONSEIL ET INFORMATION. ’ VANT L INSTALLATION Précautions à prendre Le nouveau réfrigérant demande des précautions strictes afin que le système reste propre, sec et étanche. -
Página 6: Sélection Du Lieu Dinstallation
’ Conformément au dessin du socle de la figure, fixer fermement ÉLECTION DU LIEU D INSTALLATION l’unité à l’aide des boulons de soclage. (Préparer quatre jeux de boulons de soclage M12, se procurer les écrous et les rondelles Veillez à prendre des mesures appropriées afin sur le marché.) d'empêcher que l'unité... -
Página 7: Précautions À Prendre En Ce Qui Concerne La Tuyauterie De Fluide Frigorifique
Connexion de la conduite de refrigerant Longueur de tuyau admissible Voir le tableau ci-dessous concernant les longueurs et les hauteurs. Utiliser le R407C uniquement lorsque du réfrigérant a été ajouté Se reporter aux figures à 5. Prendre pour hypothèse que la Outils d’installation: canalisation la plus longue de la figure correspond effectivement à... -
Página 8: Evacuation
Fonctionnement de la vanne d’arrêt: voir figure 7 Prendre des mesures pour éviter la contamination lors de l’installation des tuyaux. Empêcher les corps étrangers comme Pour ouvrir: l’humidité ou autres impuretés de pénétrer dans le système. Retirez le couvercle (1) et tournez l’arbre (2) dans le sens inverse Place Période d’installation Méthode de protection... -
Página 9: Charge Du Fluide Frigorifique
Chargement additionnel de réfrigérant • Exécuter l’opération suivante s’il se peut que de l’humidité reste dans le tuyau (si la pose des tuyaux est exécutée pendant la Déterminer la quantité correcte de fluide frigorigène d’appoint ‘G’ (kg) saison pluvieuse ou sur une longue période de temps, de l’eau en utilisant l’une des formules suivantes. -
Página 10: Travaux De Câblage Électrique
Fermez soigneusement la vanne d’arrêt du côté liquide. (voir Détecteur de fuite à la terre “Fonctionnement de la vanne d’arrêt: voir figure 7”.) Fusible Une mauvaise fermeture de la soupape peut provoquer la calcination du compresseur. Régulateur à distance Lorsque l’interrupteur de basse pression est en circuit, l’unité cesse de fonctionner. - Página 11 M1C ....... MOTEUR (COMPRESSEUR) OTES M1F,M2F....MOTEUR (VENTILATEUR) PRC ......CIRCUIT DE DETECTION D’INVERSION DE PHASE Q1L,Q2L ....INTERRUPTEUR THERMIQUE (M1F-M2F) Q3E ....... DETECTEUR DE FUITES A LA TERRE R1T......THERMISTOR (AIR) R2T......THERMISTOR (BOBINE) RC ......CIRCUIT DE RECEPTEUR DE SIGNAUX RyC......
- Página 12 NOTES NOTES...
- Página 13 3 N~ 50 Hz 400 V...
- Página 14 4PW23688-1B Zandvoordestraat 300, B-8400 Oostende, Belgium...
