第 2 章 インプリンタ設置と接続

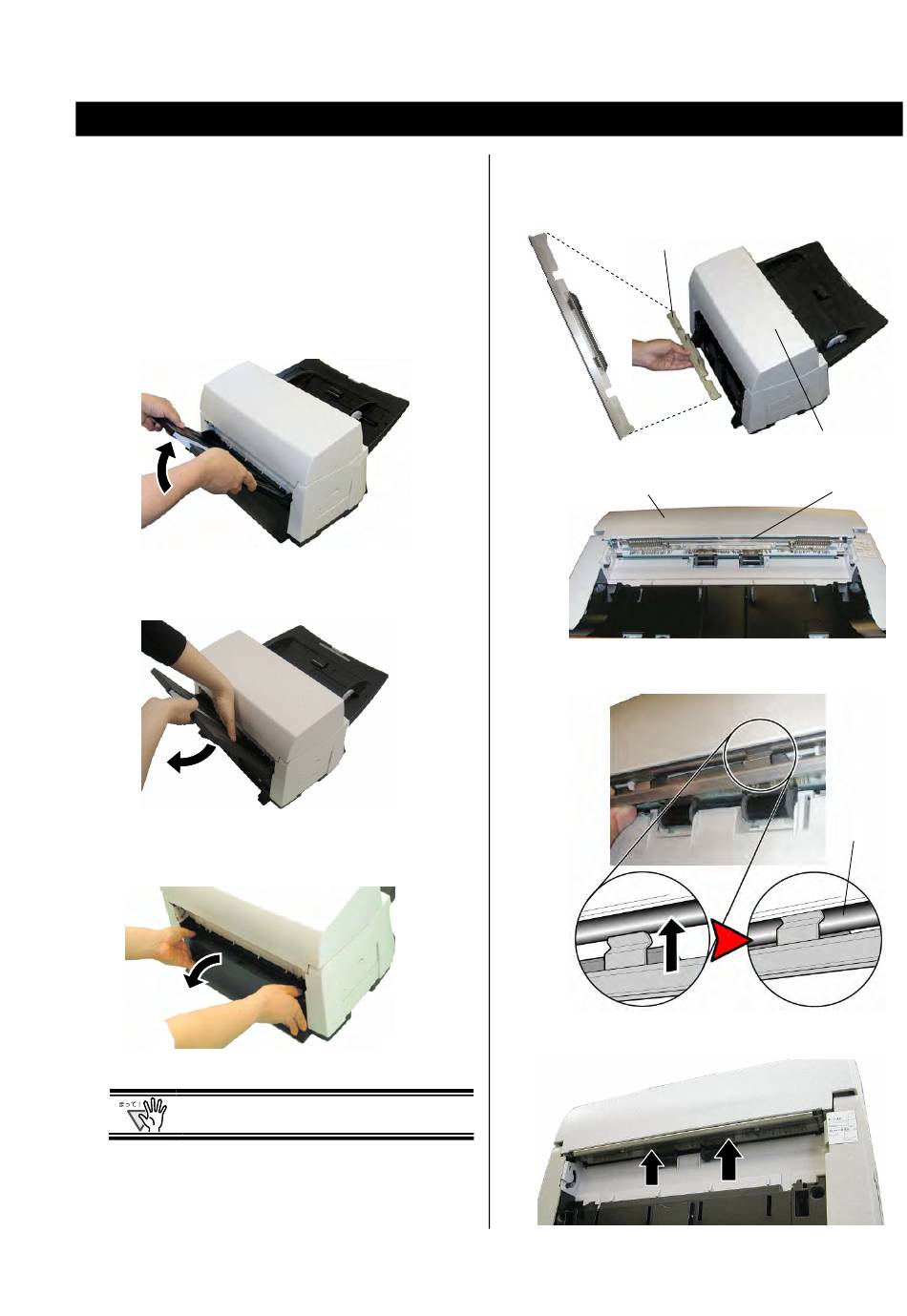

2.1. インプリンタの取り付け
以下の手順でインプリンタを取り付けます。
1. スキャナの電源スイッチを切断し、電源ケーブルを
外します。
2. スキャナからスタッカーを取り外します。
① 図のように、スタッカーを持ち上げます。
② もう片方の手でスタッカー中央を押しながら取り外しま
す。
3. スタッカーの下にあるカバー（黒色）をはずします。
インプリンタを取り付ける前に、必ずスキャナ本体
のスタッカーとカバー（黒色）をはずしてください。
4. スキャナに、アタッチメントガイドを取り付けます。
① アタッチメントガイドの方向を確認します。
アタッチメントガイド
② 下からのぞき込んで、軸の位置を確認します。
ADF
③ アタッチメントガイドを軸に合わせます。
④ アタッチメントガイドを、下から押し上げて取り
付けます。
fi-565PR インプリンタ オペレーターガイド | 5
ADF
軸
スキャナ
軸
